Питання для самоконтролю
1. Складові агрегату ствола з коробкою.
2. Будова та призначення затвора.
3. Призначення електроспуска з обоймою.
4. Робота частин і механізмів вкладної гармати 2Х35.
5. Принцип дії та робота вкладної гармати.
6. Взаємодія частин при заряджанні та вийманні використаних гільз.
7. Можливі несправності при стрільбі та методи їх усунення.
Розділ ііі призначення та будова набоїв і приладдя
3.1. Призначення і будова патронів та куль
Для стрільби із вкладної гармати 2Х35 використовуються боєприпаси з бронебійно-запалювальною трасуючою кулею (БЗТ і БСТ) зі стальною гільзою. Застосування набоїв із латунною гільзою не допускається.
Для стрільби також можуть використовуватися боєприпаси з бронебійно-запалювальною кулею Б-32, запалювальними кулями ЗК.
14,5-мм патрони призначаються для ураження легкоброньованих цілей на відстанях до 1000м, неброньованих цілей, вогневих засобів ворога і групових цілей - до 2000м.
Набої з кулями ЗК і Б-23 можуть також застосовуватися для запалювання легкоспалахуючих предметів і пального, що знаходиться в баках, на відстанях до 1500м і 2000м відповідно. Крім цього, набої з кулею БЗТ, БСТ і ЗК призначаються для корегування вогню і можуть використовуватися для цілевказування. Відстань трасування кулі БЗТ не менше 2000м, а БСТ і ЗК - не менше 1500м.
Примітки: 1. 14,5-мм навчальні набої призначені для навчання прийомам заряджання, розряджання і здійснення пострілу, а також для вивчення роботи частин та механізмів вкладної гармати 2Х35.
2. 14,5-мм холості патрони призначені для імітування стрільби.
Бойовий набій (патрон) (рис.3.1) складається із гільзи, кулі, порохового заряду і капсуля.
Рис.3.1. Бойовий набій:
1 – куля; 2 – гільза; 3 - пороховий заряд; 4 - капсуль
Гільза (рис.3.2) складається з корпуса, в середині якого розміщений пороховий заряд, дульця, в яке вставляється куля, і кільцевої проточки для захоплення гільзи затвором при вилученні набою з патронника.
У дні гільзи є гніздо для капсуля, ковадло, на якому капсуль розбивається бойком, і два затравочних отвори, через які полум’я з капсуля проникає в пороховий заряд.
Рис. 3.2. Гільза: Рис. 3.3. Холостий набій:
1- дульце; 1- картонний ковпачок;
2- скат; 2- гільза;
3- корпус; 3-пороховий заряд;
4- гніздо для капсуля; 4- капсуль
5-затравочні отвори;
6- ковадло;
7-кільцева проточка
Капсуль складається із латунного ковпачка, що має запресовані у нього запалювальну суміш і фольгове кільце.
Примітки. 1. Навчальний набій має гільзу з поздовжніми канавками на корпусі. В навчальному набої капсуль розбитий (холощений), порохового заряду в гільзі немає, і куля являє собою звичайну оболонку кулі, яка не містить ніяких інших елементів.
2. Холостий патрон (рис.3.3) складається із гільзи з капсулем, порохового заряду і картонного ковпачка. Для утримування ковпачка дульце гільзи трохи обтиснуте. Стрільба холостими патронами здійснюється з використанням пристрою для стрільби холостими патронами.
Бронебійно-запалювальна куля Б-32 (рис.3.4а) складається зі стальної латунної оболонки, свинцевої сорочки, ствольного сердечника і запалювальної суміші. Головна частина кулі зафарбована у чорний колір із червоним пояском.
Бронебійно-запалювальна трасуюча куля БЗТ (рис.3.4б) складається зі стальної латунної чи біметалевої оболонки, свинцевої сорочки, стального сердечника, запалювальної суміші, скляночки трасера, в середині якої запресовані запалювальна і трасуюча суміші. Головна частина кулі має фіолетовий колір, із червоним пояском.
Бронебійно-запалювальна трасуюча куля БСТ (рис.3.4в) складається зі стальної латунної оболонки, алюмінієвої сорочки, металокерамічного сердечника, запалювальної суміші, скляночки трасера, в середині якої запресовані запалювальна і трасуюча суміші. Головна частина кулі має фіолетовий колір, а все інше - червоний.
Запалювальна куля ПЗ (рис.3.4г) складається зі стальної латунної чи біметалевої оболонки, ковпачка, свинцевої сорочки, запалювальної суміші склянки, в середині якої знаходиться ударний механізм, свинцевої прокладки, скляночки трасера, в середині якої запресовані запалювальна і трасуюча суміші. Головна частина кулі зафарбована у червоний колір.

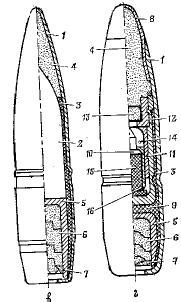

Рис. 3.4. Будова куль: а – Б -32; б – БЗТ; в - БСТ; г - ПЗ:
1 - оболонка; 2 - сердечник; 3 - свинцева сорочка; 4 - запа- лювальна суміш; 5 - скляночка; 6 - трасуюча суміш; 7 - займиста суміш; 8 - ковпачок; 9 - свинцева прокладка; 10 - ударник із жалом; 11 - склянка; 12 - втулка; 13 - капсуль-запалювач; 14 - набігаючий ковпачок; 15 - ударний механізм; 16 - тканинна прокладка
При попаданні у перешкоду (броню) сердечник кулі пробиває її і наносить ураження за перешкодою осколками кулі та броні. Запалювальний склад кулі від удару об броню запалюється, і полум’я, яке утворилося, запалює пальне. Наповнювач трасера запалюється у каналі ствола від порохових газів, унаслідок чого при польоті кулі утворюється траса.
