Розрахунок №2

Таблиця 4.3

Елементний склад вугілля (масовий вміст на горючу масу)

Вугілля	Cр, %	H р, %	S р, %	O р, %	N р, %	А р, %	Qнр, к Кал/кг
Донецьке	49,3	3,6	1,5	8,3	1,0	21,8	4680

Валовий викид оксидів азоту

За формулою валовий викид дорівнює:

Валовий викид сірчистого ангідриду

Показник емісії оксидів сірки (у перерахунку на діоксид сірки SO₂), які надходять у атмосферу з димовими газами за проміжок часу P, є специфічним і розраховується за формулою :

Ефективність зв’язування оксидів сірки золою або сорбентом у енергетичній установці _I становить 0,05. Сіркоочисна установка відсутня, тому ефективність _II та коефіцієнт роботи  дорівнюють нулю. Показник емісії оксиду сірки

г/ГДж.

Тоді за формулою валовий викид:

Валові викиди оксидів вуглецю

Показник емісії оксиду вуглецю k_CO становить 11,4 г/ГДж. Тоді за формулою валовий викид оксиду вуглецю E_CO:

Показник емісії вуглекислого газу при спалюванні органічного палива визначається за формулою :

, г/ГДж.

Показник емісії вуглекислого газу

г/ГДж

Тоді за формулою валовий викид

Валовий викид твердих частинок

Показник емісії твердих частинок визначається як специфічний і розраховується за формулою :

Сіркоочисна установка відсутня, тому викиду твердих частинок сорбенту та продуктів взаємодії сорбенту та оксидів сірки немає. Ефективність золоуловлювальної установки _зу за даними останніх випробувань становить 0,985. Показник емісії твердих частинок

г/ГДж.

За формулою валовий викид:

Валовий викид оксиду діазоту

Валовий викид оксиду діазоту N₂O під час спалювання вугілля розраховується за формулою :

Валовий викид метану

Валовий викид метану CH₄ під час спалювання вугілля розраховується за формулою:

5. Розрахунок концентрації забруднюючих речовин в атмосферному повітрі та побудова графіків залежності

Максимальне значення приземної концентрації шкідливої ​​речовини См (мг/ ) при викиді газоповітряної суміші з одиночного точкового джерела з круглим гирлом досягається при несприятливих метеорологічних умовах на відстані Хм (м) від джерела і визначається за формулою:

де А - коефіцієнт, що залежить від температурної стратифікації атмосфери (180);

М (г/с) - маса шкідливої речовини, що викидається в атмосферу в одиницю часу;

F - безрозмірний коефіцієнт, що враховує швидкість осідання шкідливих речовин в атмосферному повітрі;

m та n – коефіцієнти, що враховують умови виходу газоповітряної суміші з гирла джерела викиду;

H (м) - висота джерела викиду над рівнем землі;

- безрозмірний коефіцієнт, що враховує вплив рельєфу місцевості, у разі рівної місцевості з перепадом висот, що не перевищує 50 м на 1 км, = 1;

ΔТ (°С) - різниця між температурою викидається газоповітряної суміші та температурою навколишнього атмосферного повітря (130°С);

V ( /с) - витрата газо-повітряної суміші, що визначається за формулою:

де D (м) - діаметр гирла джерела викиду (8 м);

(м/с) - середня швидкість виходу газоповітряної суміші з гирла джерела викиду(35 м/с).

Значення коефіцієнтів m і n визначаються залежно від параметрів , , ,

При f<100

При >2, коефіцієнт n=1.

Відстань (м) від джерела викидів, на якому приземна концентрація (мг/м3) при несприятливих метеорологічних умовах досягає максимального значення , визначається за формулою:

Розрахуємо приземні концентрації NO_x , CO, CO₂, Hg, N₂O по формулі:

Аналогічно розраховуємо для вугілля.

Теоретичне:

Практичне:

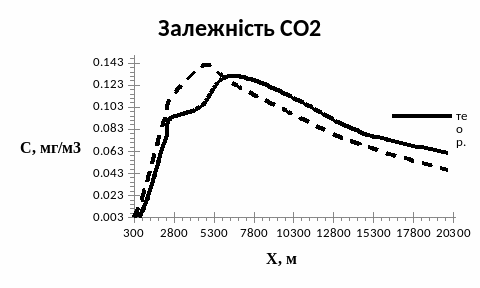

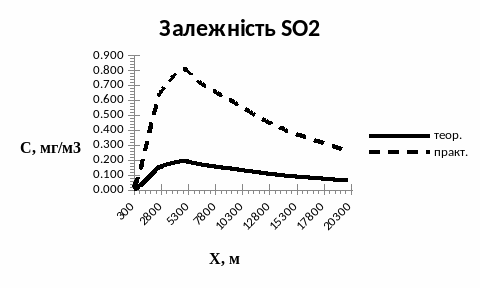

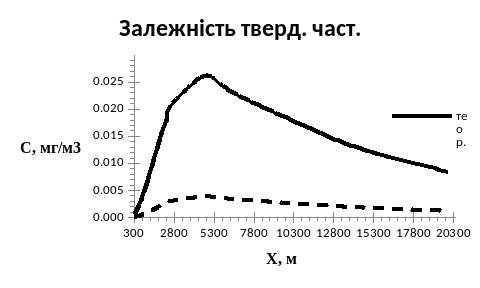

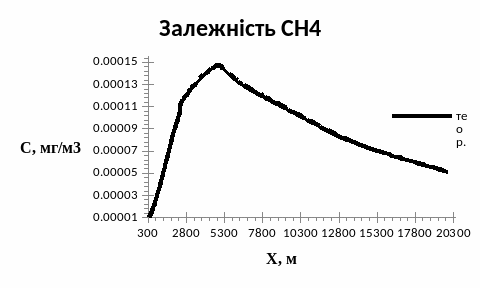

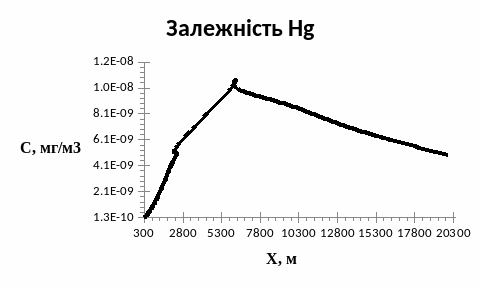

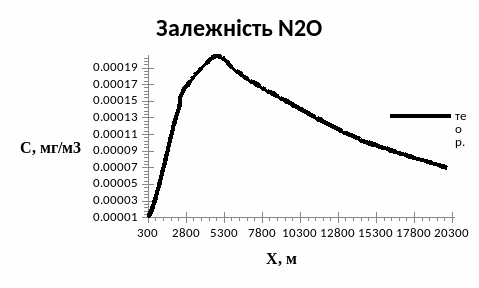

На основі отриманих даних будуємо залежності С_m=(X_m).
