Пояснительная записка

1. Исходные данные для проектирования

Необходимо выполнить электроснабжение пунктов 1,2,3 от источника питания (ИП) в Ставропольском крае городе Кисловодск в соответствии с заданием.

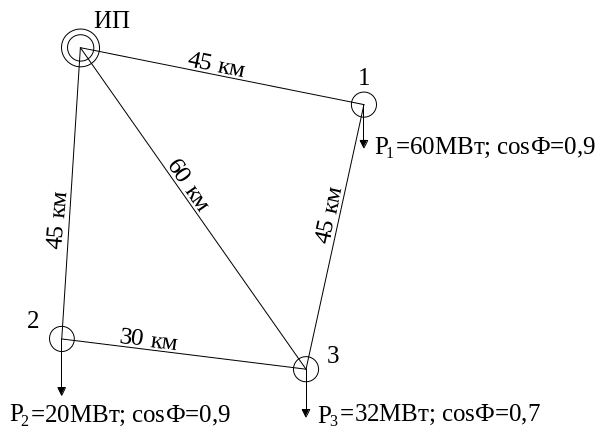

Рисунок 1.

Географическое расположение пунктов.

2. Характеристика электрифицируемого района и потребителей.

Таблица 1.

Характеристики электрифицируемого района.

Место расположения потребителей	Кисловодск
Рельеф местности	Горный, без преград
Район по ветру и максимальный нормативный скоростной напор ветра	III район, 4,2 м/с
Район по гололеду и нормативная толщина стенки гололеда	IV район, 25 мм

Наибольшая нагрузка (в МВТ) указана на чертеже.

Продолжительность использования нагрузки Тм=6100 час. По справочным данным делаем вывод что потребителем является топливная промышленность – нефтепереработка, из чего делаем вывод что потребители питающиеся от подстанций 1,2 и 3 являются потребителями 1- ой категории.

Напряжение на шинах в максимальном режиме: 1,05 Uном.

1. S1 = Р1/cosф = 60/0,9 = 66,6 МВА.

Q1 = √(S1 ² – Р1 ²) = √(66,6 ² - 60 ²) = √(4435,56 - 3600) = 28,9 МВар.

2) S2 = Р2/cosф = 20/0,9 = 22,2 МВА.

Q2 = √ (S2 ² – Р2 ²) = √ (22,2 ² - 20 ²) = √(492,84 - 400) = 9,63 МВар.

3) S3 = Р3/cosф = 32/0,7 = 45,71 МВА.

Q3 = √ (S3 ² – Р3 ²) = √ (45,71 ² - 32 ²) = √(2089,4 - 1024) = 32,64 МВар.

Таблица 2.

Характеристика потребителей

№ПС, (Тм, час)	Состав потребителей					Нагрузки потребителей
	По категории, %			По отрасли промышленности	По сменности	Р, МВт	Q, Мвар	S, МВА
	1	2	3
1 (6100)	100	-	-	Нефтепереработка	3-х сменные	60	28,9	66,6
2 (6100)	100	-	-	Нефтепереработка	3-х сменные	20	9,63	22,2
3 (6100)	100	-	-	Нефтепереработка	3-х сменные	32	32,64	45,71

3. Составление вариантов сети и предварительный анализ их технико-экономических показателей.

Сравним варианты сети представленные ниже:

Рисунок 2.

Варианты сети.

Рассмотрим 3 варианта радиальных схем:

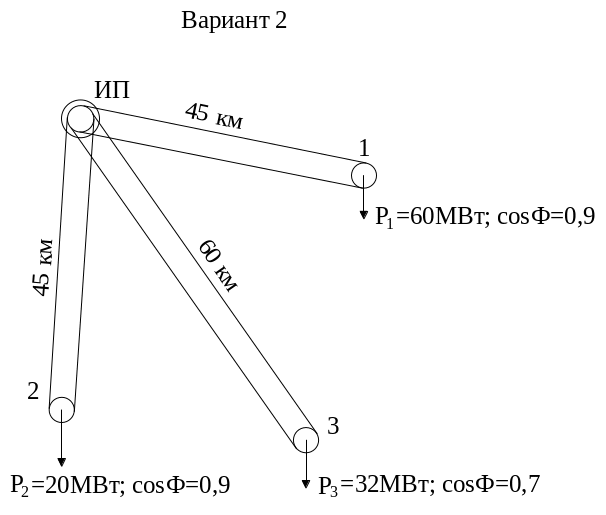

2 вариант: ∑L2=LИП-1+LИП-2+LИП-3=45+45+60=150км.

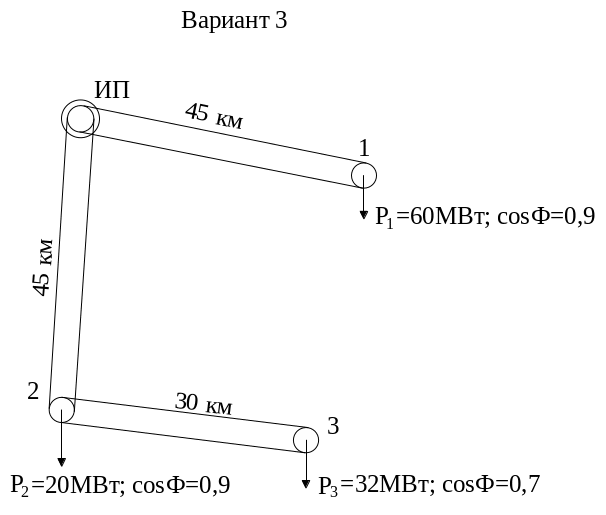

3 вариант: ∑L3=LИП-1+LИП-2+L2-3=45+45+30=120км.

4 вариант: ∑L4=LИП-1+LИП-2+L1-3=45+45+45=135км.

Вывод: Суммарная длина варианта L2˃ L4 ˃ L3, кроме того, на каждой отходящей от источника питания линии устанавливается по одному выключателю на каждую линию, в варианте 2 – 6 линий – 6 выключателей, в варианте 3 и 4 – 4 линии – 4 выключателя. Выключатель один из наиболее дорогих аппаратов и его установка требует дополнительных денежных затрат. Исходя из выше сказанного, принимаем к дальнейшему рассмотрению радиальный вариант 3 и кольцевой вариант 1.
