Міністерство науки і освіти україни

Чернівецьке вище професійне училище радіоелектроніки

реферат

на тему

Електронні генератори «Автогенератори»

Виконав учень

Групи №23

Панчук Петро

Викладач

Цап О.В.

Чернівці,2016

З міст

1.Вступ

2. Трехточечние схеми автогенераторов.Індуктивная трехточечная схема

3. Емкостная трехточечная схема

4.Стабизизация частоти

5. RC-автогенератори

6.Генератори постійного струму: Режими роботи, характеристика

7.Принцип дії машини постійного струму

8.Робота електричної машини постійного струму як генератора

9.Генератори з незалежним порушенням. Характеристики генераторів

10.Генератори зсамовозбуждением. Принцип самозбудження генератора з паралельним порушенням

Висновок

Список використаної літератури

1.Вступ

Генератор, чи автогенератор – це самовозбуждающаяся система, у якій енергія джерела постійного струму перетворюється на енергію змінного сигналу потрібної форми і частоти. Безперечно, генератори є дуже важливою елементом електроніки.

Генератори бувають:

низькочастотні (>НЧ) – до 100кГц

високочастотні (ВЧ) – від 0,1 до 100 МГц

надвисокочастотні (НВЧ) – вище 100 МГц

За формою коливань генератори діляться на гармонійні (синусоїдальні) і негармонические (імпульсні). По способу порушення – з зовнішнім порушенням і з самовозбужденям (автогенератори).

У чому суть генерації коливань? Ненадовго звернімося фізиці. З тій самій фізики відомо, що до ланцюга, що з паралельно з'єднанихкондера і котушки індуктивності, короткочасно підключити джерело постійного струму (рис. 1), він відбуватися такий процес.Кондерзарядится до деякого значення й після цього почне розряджатися через котушку.Катушка на той час власне накопичуватиме енергію.

Рис. 1 – Створення коливань в контурі

Потому, яккондер розрядиться (а котушка, відповідно, накопичить енергію), процес піде у зворотному напрямку, тобто. нагромаджена в котушці енергія буде заряджатикондер тощо. Інакше кажучи, у цьому ланцюзі, що називається паралельний коливальний контур, відбуватимуться коливання. У ідеальному контурі ці коливання будутьнезатухающими, тобто. у часі триватимуть нескінченно. Але оскільки котушка має якесь кінцеве опір, та йкондер не подарунок, в контурі будуть втрати енергії, коливання, відповідно, будуть,поступово загасати.

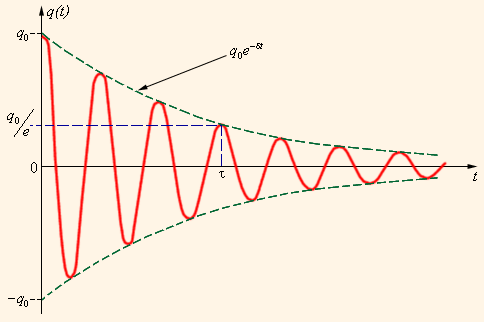

Рис. 2 –Затухающие коливання в контурі

Взагалі, на кшталт згасання має відбуватися за експонентою. Коротше, ні формул, ні будь-яких доказів та інших дрібниць писати не, важливо усвідомити суть процесу. Якщо коротко, то короткочасно замкнувши ключ До в контурі виникаютьзатухающие коливання. Процес зрозумілий?

Їдемо далі. Так,затухающие коливання отримали. Що ж зробити, щоб були не затухающими? Вочевидь, що у контур треба додавати втрачену енергію. Ключем клацати безглуздо, значиться треба увіпхнути якийсь електронний прилад, який поповнювати втрати енергії в контурі.

Теперотвлечемся від контурів й подивимося на спрощену структуру автогенератора

.

Рис. 3 – Структура автогенератора

Тут бачимо якийсь трикутник і прямокутник. УЕ – цеусилительний елемент з коефіцієнтом передачі До, аПОС – це позитивний зворотний зв'язку з коефіцієнтом передачі. Коливання у цій системі виникнуть лише за дотримання дві умови. Таких дітей потрібно запам'ятати:

1. Умова балансу амплітуд:

K≥1

2. Умова балансу фаз:

₁ +₂ =2n, де n – 0, ±1, ±2,…

І вкотре, генерація коливань відбувається за виконанні дві умови: умови балансу фаз й умови балансу амплітуд.LC-генератор так називається, оскільки у ньому використовуєтьсяLC-контур. Це у принципі, зрозуміло. Отже, узагальнена схемаLC-автогенратора показано малюнку 1.

Рис. 1 –LC-автогенератор

Ось така нескладна схемка. ЕлементиR1,R2,R3C3 забезпечують необхідний режим по постійному токуусилительного елемента та їїтермостабилизации. ЕлементиL2C2 утворюють паралельний коливальний контур.

У час включення харчування вколлекторной ланцюга транзистораVT з'являєтьсяколлекторний струм, заряджаючий ємністьС2 контуруL2С2. Наступної хвилини часу зарядженийкондер розряджається на котушку індуктивності. У контурі виникають вільнізатухающие коливання частотою >f₀ = 1 /2L2C2.

Зміний струм контуру, проходячи через котушкуL2, створює навколо неї змінне магнітне полі, але це полі своє чергу наводить в котушціL1 змінне напруга, що викликає пульсації струму колектора транзистораVT.Переменная складоваколлекторного струму заповнює втрати енергії в контурі, створюючи ньому посилене змінне напруга.
