7. Синтез регуляторов суэп методом логарифмических амплитудных характеристик

Уравнение логарифмической амплитудной имеет вид: L(со) = 20lgk; ф(w) = -wt. Принципиальная возможность регулирования угловой скорости асинхронного двигателя изменением частоты питающего напряжения вытекает из формулы w= 2Пf₁(1-s)/p.

8. Определение коэффициента усиления тиристорного выпрямителя как максимального значения динамического коэффициента усиления.

Методика определения коэффициента усиления тиристорного преобразователя зависит от вида статической характеристики СИФУ. К настоящему времени разработано множество вариантов СИФУ с различными принципами фазосмещения. Для их реализации используются аналоговые или цифровые элементы.

В том случае, когда характеристика системы импульсно-фазового управления линейна, коэффициент усиления преобразователя целесообразно рассчитывать по выражению (33), определив предварительно коэффициенты передачи отдельных звеньев k_ТП и k_СИФУ. При расчете коэффициента передачи СИФУ в выражение (30) подставляют произвольное значение приращения угла отпирания, для которого известна величина приращения напряжения управления. Для определения коэффициента передачи собственно тиристорного преобразователя строится характеристика Еd = f(α) . Вид этой характеристики зависит от схемы выпрямления и характера нагрузки. Обычно при анализе работы схем на активно-индуктивную нагрузку величину индуктивности нагрузки Lн принимают бесконечно большой, что позволяет значительно упростить основные расчетные соотношения. Рабочие участки на характеристике выбирают аналогично рассмотренному выше. Искомый коэффициент передачи расчитывается по выражению.

В некоторых преобразователях используются системы импульсно-фазового управления с так называемым арккосинусоидальными характеристиками, что позволяет получить линейную в пределах рабочего диапазона зависимость Ed = f(Uy). В этом случае при определении общего коэффициента усиления тиристорного преобразователя в формулу (30) подставляют произвольное значение угла отпирания, для которого известна величина приращения напряжения управления.

Тиристорный преобразователь как элемент структурной схемы электропривода в динамических режимах имеет свойства инерционного звена с передаточной функцией: К д = 1/kФн

9. Адаптивное управление током якоря и скоростью двигателя в системе подчиненного управления при двухзонном управлении

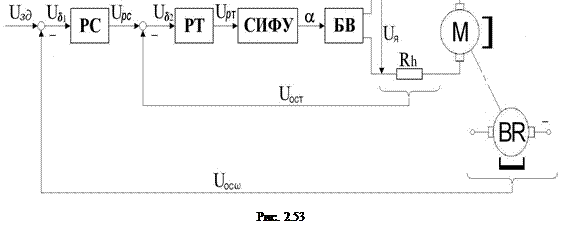

В системе обеспечивается регулирование угловой скорости двигателя за счет изменения напряжения U_я на якоре. Это напряжение регулируется с помощью управляемого выпрямителя, содержащего СИФУ и блок вентилей (БВ).

Система содержит два замкнутых контура: внутренний токовый и внешний скоростной. Внутренний контур включает СИФУ, БВ, датчик тока якоря (шунт Rh) и регулятор тока РТ. Внешний контур охватывает элементы внутреннего и дополнительно содержит якорь двигателя М, датчик скорости (тахогенератор BR) и регулятор скорости.

Поясним работу схемы.

Начнем с внутреннего контура. Он выполнен в виде замкнутой системы с отрицательной обратной связью по току якоря. Входным (задающим) сигналом для этого контура является выходное напряжение U_рс регулятора скорости. На входе РТ осуществляется сравнение (вычитание) сигналов U_рт и сигнала U_ост обратной связи по току якоря. Сигнал ошибки на входе РТ

U_d2 = U_рт – U_ост.

При постоянном значении U_рс внутренний контур работает в режиме стабилизации тока якоря.

 В случае если, к примеру, ток якоря начинает снижаться, то сигнал U_ост также уменьшается, а сигнал ошибки U_d2 увеличивается. При этом увеличивается напряжение на выходе РТ и, как следствие, возрастает напряжение на якоре двигателя – ток якоря начинает возрастать, стремясь к заданному значению.
