Жилые здания предназначены для постоянного или временного пребывания людей. К ним относятся жилые дома, общежития, гостиницы.
2слайд
1.2. Конструктивное решение здания рекомендуется выбирать на основе технико-экономического сравнения вариантов с учетом имеющейся производственно-сырьевой базы и транспортной сети в районах строительства, намечаемых объектах строительства, местных природно-климатических и инженерно-геологических условий, архитектурных и градостроительных требований.
3 слайд
1.3. Жилые здания рекомендуется проектировать с несущими конструкциями из бетона и железобетона (бетонные здания) или каменных материалов в сочетании с железобетонными конструкциями (каменные здания). Жилые здания высотой один-два этажа могут также проектироваться с конструкциями на основе древесины (деревянные здания).
4 слайд
1.4. Бетонные здания подразделяются на сборные, монолитные и сборно-монолитные. Сборные здания выполняются из сборных изделий заводского или полигонного изготовления, которые устанавливаются в проектное положение без изменения их формы и размеров.
5 слайд
В монолитных зданиях основные конструкции выполняют из монолитного бетона и железобетона.
6 слайд
Сборно-монолитные здания возводятся с применением сборных изделий и монолитных конструкций.
В условиях массового строительства рекомендуется преимущественно применять сборные здания, позволяющие в наибольшей степени механизировать процесс возведения конструкций, сократить сроки строительства и затраты труда на строительной площадке. Монолитные и сборно-монолитные здания рекомендуется преимущественно применять в районах с теплым и жарким климатом, в районах, где отсутствует индустриальная база полносборного домостроения или недостаточна их мощность, а также, при необходимости, в любых районах строительства зданий повышенной этажности. При технико-экономическом обосновании возможно выполнять отдельные конструктивные элементы из монолитного бетона железобетона в сборных зданиях, в том числе ядра жесткости, конструкции нижних нежилых этажей, фундаменты. Сборные жилые здания рекомендуется проектировать из крупноразмерных сборных конструкций — панелей, блоков, плит и объемных блоков (рис. 1).
Рис. 1. Крупноразмерные сборные элементы жилых зданий
а ¾ стеновые панели; б ¾ плиты перекрытий; в ¾ кровельные плиты; г ¾ объемные блоки
Панелью называется плоскостной сборный элемент, применяемый для возведения стен и перегородок. Панель, высотой на этаж и длиной в плане не менее размера помещения, которое она ограждает или разделяет, называется крупной панелью, панели других размеров называются мелкими панелями.
Сборной плитой называется плоскостной элемент заводского изготовления, применяемый при возведении перекрытий, крыш и фундаментов.
Блоком называется самоустойчивый при монтаже сборный элемент преимущественно призматической формы, применяемый для возведения наружных и внутренних стен, фундаментов, устройства вентиляции и мусоропроводов, размещения электротехнического или санитарно-технического оборудования. Мелкие блоки устанавливают, как правило, вручную; крупные блоки — с помощью монтажных механизмов. Блоки могут быть сплошными и пустотелыми.
Крупные блоки бетонных зданий выполняются из тяжелого, легкого или ячеистого бетона. Для зданий высотой один-два этажа при предполагаемом сроке службы не более 25 лет могут применяться блоки из гипсобетона.
Объемным блоком называется предварительно изготовленная часть объема здания, огражденная со всех или некоторых сторон.
Объемные блоки могут проектироваться несущими, самонесущими и ненесущими.
Несущим называется объемный блок, на который опираются расположенные над ним объемные блоки, плиты перекрытия или другие несущие конструкции здания.
Самонесущим называется объемный блок, у которого плита перекрытия поэтажно опирается на несущие стены или другие вертикальные несущие конструкции здания (каркас, лестнично-лифтовой ствол) и участвует вместе с ними в обеспечении прочности, жесткости и устойчивости здания.
Ненесущим называется объемный блок, который устанавливается на перекрытие, передает на него нагрузки и не участвует в обеспечении прочности, жесткости и устойчивости здания (например, санитарно-техническая кабина, устанавливаемая на перекрытие).
Сборные здания со стенами из крупных панелей и перекрытиями из сборных плит называются крупнопанельными. Наряду с плоскостными сборными элементами в крупнопанельном здании могут применяться ненесущие и самонесущие объемные блоки.
Сборное здание со стенами из крупных блоков называется крупноблочным.
Сборное здание, выполненное из несущих объемных блоков и плоскостных сборных элементов, называется панельно-блочным.
Сборное здание, выполненное целиком из объемных блоков, называется объемно-блочным.
Конструктивные схемы и классификация зданий и сооружений
В зависимости от вида несущего остова различают две основны конструктивные схемы зданий и сооружений — каркасную и бескар касную.
7 Слайд
Каркасные здания и сооружения делят на полнокаркасные (рис. 21 и неполнокаркасные (рис. 22). В полнокаркасных зданиях все нагрузки передаются на каркас, т. е. на систему связанных между собой вертикальных колонн и горизонтальных балок (ригелей). В этих зданиях колонны каркаса располагают как по периметру наружных стен, так и внутри здания. Полнокаркасные здания и сооружения проектируют главным образом в случаях, когда имеют место значительные нагрузки (тяжелое технологическое оборудование, мостовые краны). Промышленные здания, как одноэтажные, так и многоэтажные, проектируют преимущественно с полным каркасом.
Рис. 21. Конструктивные схемы каркасных зданий: а — с продольным расположением ригелей; б — то же, с поперечным; в — то же, с перекрестным; г — безригельное решение
В зданиях и сооружениях с неполным каркасом (внутренним) все возникающие в них нагрузки передаются на внутренний каркас и наружные стены. Неполный каркас чаще проектируют для жилых и общественных гражданских зданий. В зданиях с полным и неполным каркасом ригели могут иметь продольное, поперечное или перекрестное расположение.

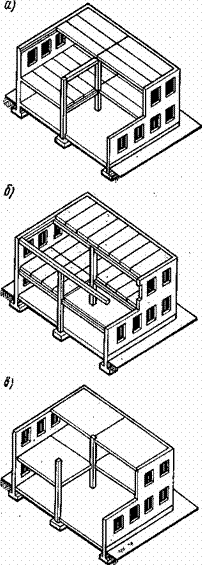

Рис. 22. Конструктивные схемы зданий с неполным каркасом: а — с продольным расположением ригелей; б — то же, с поперечным; в — безригельное решение
8 слайд – садад пример Монолитно-каркасного дома и 9 слайд – его план.
10 слайд (присутствует другой рисунок)
В бескаркасных зданиях и сооружениях (рис. 23) все нагрузки от перекрытий и крыши воспринимаются стенами. Несущими могут быть стены: наружные и внутренние, продольные и поперечные, а также одновременно продольные и поперечные. Наиболее эффективной конструктивной схемой бескаркасных зданий является схема зданий с внутренними поперечными несущими стенами. Эта схема наиболее распространена в крупнопанельном домостроении.
В зависимости от качественных показателей здания различных конструктивных схем подразделяют на степени или классы.
Рис. 23. Конструктивные схемы бескаркасных зданий: а — с продольным расположением несущихстен; б — то же, с поперечным; в — смешанная
11 слайд – садад пример Бескаркасный 16-этажный жилой дом в г. Благовещенски 12 слайд – его план.
К важнейшим качественным показателям относятся: огнестойкость, долговечность, капитальность. По огнестойкости здания делятся на пять степеней: I, II, III, IV, V. К I, II и III степеням относятся каменные оштукатуренные.По долговечности ограждающих конструкций здания подразделяют на три степени: I; II и III. К I степени относятся здания со сроком службы не менее 100 лет, ко II — со сроком службы не менее 50 лет, к III — со сроком службы не менее 20 лет. По капитальности здания делят на четыре класса: I, II, III и IV. К I классу относятся здания, к которым предъявляются повышенные требования, а к IV — здания, удовлетворяющие минимальным требованиям.
Конструктивное решение – это совокупность горизонтальных и вертикальных конструкций здания, связанных между собой и обеспечивающих прочность, надежность устойчивость и пространственную жесткость объекта. От выбора того или иного решения и материала его изготовления зависит безопасность и долговечность сооружения, его эстетические показатели и конечная стоимость.
13 слайд – садад пример Монолитно-каркасного дома и 14 слайд – его план. Просто пример
Конструктивное решение многоэтажного здания непосредственно связано с планировочными решениями и решением систем инженерного обслуживания здания и должно удовлетворять требованиям прочности, устойчивости и жесткости, что обеспечивает долговечность сооружения.
Значимость рационального конструктивного решения здания возрастает с увеличением его высоты.
Любое каркасное здание состоит из отдельных элементов, выполняющих в общей системе определенные функции. В систему высотного каркаса к этим элементам относят вертикальные элементы (колонны, рамы, диафрагмы и стволы жесткости) и горизонтальные элементы (плиты и балки перекрытий, горизонтальные связи). Вертикальные элементы выполняют в системе главные несущие функции, воспринимая все действующие на здание нагрузки с передачей их на фундамент. Горизонтальные элементы обеспечивают неизменяемость системы в плане, передают прилагаемые к ним нагрузки на вертикальные элементы, обеспечивают пространственную работу всей системы, выступая в качестве распределительных горизонтальных дисков.
