3.2. Средства измерений (приборы, преобразователи, эталоны, установки, системы).
Средства измерения это приборы или устройства с помощью которых измеряются значения физических величин.
Сейчас мы с вами рассмотрим основные средства измерений:
1 измерительный прибор — это СИ, предназначенные для получения значений измеряемой величины в установленном диапазоне:
–универсальные (линейки, щупы, образцы шероховатости поверхности, штангенциркули индикаторы часовго типа и т.д),
– специальные (предназначены для измерения одного или нескольких параметров деталей определенного типа; например приборы для измерения (контроля) параметров коленчатого вала, параметров зубчатых колес, диаметров глубоких отверстий.)
– для контроля (например контроль геометрических параметров -калибры)
2) измерительный преобразователь —технические средства, служащие для преобразования измеряемой величины в другую величину или сигнал измерительной информации, удобный для обработки, хранения, дальнейшего преобразования или передачи:
- первичные (стоит первым в измерительной цепи)
- промежуточные (термопара и усилитель в вольтметре).
- на аналоговые АЦП (преобразующий одну аналоговую величину в другую - термопара, потенциометр и др)
– масштабные (предназначенные для изменения размера величины в заданное число раз - усилители, делители напряжения, измерительные трансформаторы, тензорезисторы).
– передающие на расстоянии измерительную информацию.
3. Эталоны- средство измерений (или комплекс средств измерений), обеспечивающее воспроизведение и (или) хранение единицы, а также передачу её размера нижестоящим по поверочной схеме средствам измерений и утверждённое в качестве эталона в установленном порядке:
• первичный эталон — эталон, обеспечивающий воспроизведение единицы с наивысшей точностью
• вторичный эталон — эталон, получающий размер единицы непосредственно от первичного эталона данной единицы;
• рабочий эталон — эталон, предназначенный для передачи размера единицы рабочим средствам измерения;
• рабочее средство измерения — предназначенное для измерений техническое средство, имеющее нормированные метрологические характеристики, воспроизводящее и/или хранящее единицу физической величины, размер которой принимается неизменным (в пределах установленной по-грешности) в течение известного интервала времени.

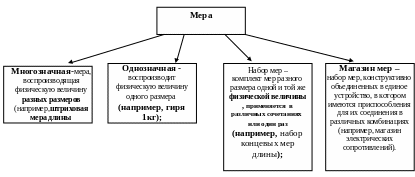

4) мера физической величины — cредство измерений, предназначенное для воспроизведения физической величины заданных размеров. (гири, измерительные калибры, измерительные колбы): многозначные, однозначные набор мер, магазин мер
5) измерительная установка
(измерительная машина) —
совокупность функционально объединенных
мер, измерительных приборов, измерительных
преобразователей и других устройств,
предназначенная для измерений одной
или нескольких физических величин и
расположенная в одном месте. Например:
1. Установка для измерений удельного
сопротивления электротехнических
материалов.Установка для испытаний
магнитных материалов.
6) измерительная система — совокупность функционально объединенных мер, измерительных приборов, измерительных преобразователей, ЭВМ и других технических средств, размещенных в разных точках контролируемого объекта и т. п. с целью измерений одной или нескольких физических величин, свойственных этому объекту, и выработки измерительных сигналов в разных целях. Например: Силоизмерительная машина, Машина для измерения больших длин в промышленном производстве и т.д.
8) измерительно-вычислительный комплекс — это совокупность средств измерений, компьютеров и вспомогательных устройств, предназначенная для выполнения конкретной измерительной задачи.
8) Индикаторы. Это технические средства, предназначенные для установления наличия какой-либо величины. Например индикаторы часового типа
