2.5 Сводная ведомость трудовых затрат
Таблица 2.5.1 Сводная ведомость трудовых затрат
№ п/п |
Наименование работ |
Тн ч/час |
Тн ч/дн |
1 |
2 |
3 |
4 |
ПОДГОТОВИТЕЛЬНЫЕ РАБОТЫ |
|||
1 |
Разбивка трассы |
15,90 |
1,99 |
2 |
Завоз материалов разгрузка и растаскивание по местам монтажа |
43,20 |
5,4 |
3 |
Устройство пешеходных, проезжих мостов |
8,691 |
1,086 |
4 |
Устройство ограждений трассы газопровода |
159 |
19,88 |
5 |
Вскрытие подземных коммуникаций и их подвеска |
20,36 |
2,55 |
ЗЕМЛЯННЫЕ РАБОТЫ |
|||
1 |
Рытье траншеи экскаватором по разбивке |
28,03 |
3,50 |
2 |
Зачистка стен и дна траншеи вручную (подготовка постели) |
176,23 |
22,03 |
МОНТАЖНЫЕ РАБОТЫ |
|||
1 |
Сборка труб в плети, сварка поворотных стыков |
63 |
7,87 |
2 |
Монтаж трубопроводов, арматуры, ГРП, прихватка стыков |
91,78 |
11,47 |
3 |
Укладка газопровода в траншею |
119,53 |
14,94 |
4 |
Сварка неповоротных стыков |
7,88 |
0,99 |
5 |
Горизонтальное продавливание футляров |
263,2 |
32,9 |
ИЗОЛЯЦИОННЫЕ РАБОТЫ |
|||
1 |
Изоляция стыков газопровода, протяжка и заделка торцов футляров |
172,22 |
21,52 |
2 |
Просветка стыков радиографическим способом |
26,4 |
3,3 |
ЗАКЛЮЧИТЕЛЬНЫЕ РАБОТЫ |
|||
1 |
Разборка пешеходных, проезжих мостов и ограждений трассы газопровода |
112,198 |
14,02 |
2 |
Присыпка газопровода вручную, засыпка приямков |
62,48 |
7,81 |
3 |
Испытания газопроводов на плотность |
247,5 |
30,94 |
4 |
Засыпка траншеи бульдозером |
3,92 |
0,49 |
2.6 Расчет численного и квалификационного состава бригады.
Монтажные работы выполняет комплексная бригада, в которой численный и профессионально-квалификационный состав рабочих соответствует монтажному процессу и объему монтажа конструкций. Чтобы определить количественный состав комплексной бригады, необходимо знать нормативные сроки выполнения монтажных работ. Для этого разрабатывают калькуляцию затрат труда.
Расчет численного и квалификационного состава бригады ведется на основании разработанной калькуляции и сводной ведомости трудовых затрат. Согласно Е9-2-1 "Опускание труб в траншею" технология требует бригаду не менее пяти человек.

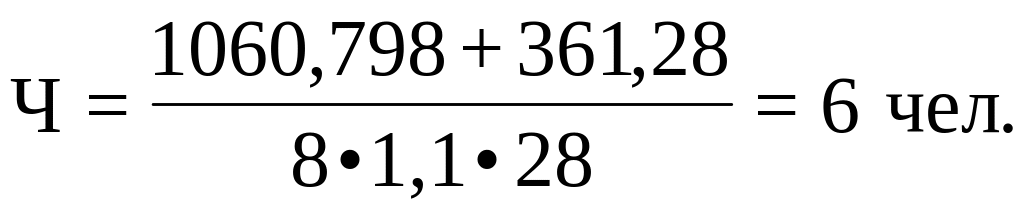

Численный состав бригады газовиков будет составлять:
(2.6.1)
где Нмонт. раб. – нормативная трудоемкость монтажных работ, чел/час;
Нсвар. раб. – нормативная трудоемкость сварочных работ, чел/час;
8 – продолжительность рабочего дня;
В – выработка в процентах, долях;
С – срок монтажа, дней;
,
в том числе сварщиков:
(2.6.2)

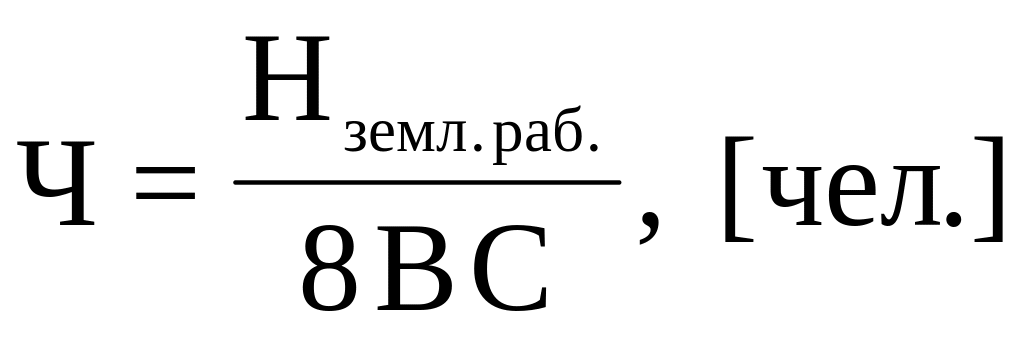

землекопов:
(2.6.3)
экскаваторщиков:
(2.6.4)
Продолжительность строительства – 28 дней.
Численный состав бригады принят в составе 9 человек, в том числе:
6р-1 – сварщик, бригадир,
5р-1 – сварщик;
Газовики:
5р-1,
4р-2,
3р-1;
Изолировщики:
4р-1,
3р-2.
Кроме того, генеральный подрядчик обязан предоставить один экскаватор на 3,5 дня работы, один бульдозер на ½ дня работы; бригада наймет землекопов для выполнения земляных работ и плотников для ограждения трассы.
Также необходимо нанять специализированную бригаду рабочих в составе шести человек на пять дней работы для выполнения горизонтального продавливания футляров.
