2 Расчет тела накала
Расчет и конструирование новых ламп накаливания принято проводить в несколько этапов, основными из которых являются следующие:
а) анализ и пополнение исходных данных, которыми обычно являются тип, мощность, напряжение и световая отдача лампы;
б) по
исходным данным определяются диаметр
и длина нити тела накала, из
которой должна быть сделана спираль, а
также диаметр спирали и длина спирали,
с последующим уто
чнением
количества крючков;
в) расчет рабочего режима лампы (тела накала) с помощью построения зависимостей мощности лампы, эффективного энергетического потока и мощности, отводимой через газ, от температуры тела при равенстве подводимой мощности сумме потока излучения и мощности потерь через газ находятся рабочая температура тела накала и соответствующие ей мощность и световая отдача;
г) уточнение параметров по формулам пересчета, разработка конструкции и технологии производства предлагаемого варианта лампы.
Рассмотрение внутреннего и внешнего баланса энергии прожекторных ламп, у которых охлаждающее действие поддержек не перекрывается, позволило установить, что
где ρТ - удельное сопротивление вольфрама при температуре Т;
- энергетическая
светимость вольфрама при температуре
Т;
k - относительные потери через газ;
Нл — световая отдача лампы в вакууме;
-
световая отдача прямой нити в вакууме;
δ,δв - общие коэффициенты излучения и излучения по световому потоку
ТН;
I- ток лампы;
U - напряжение на лампе;
β1-
коэффициент учитывающий уменьшение
мощности за счет охлаждающего
де
йствия
поддержек при I=
conts,
1,01 - 1,02;
αц - коэффициент, характеризующий экранирующее действие цоколя, (αц = 1,03-1,08);
αд - коэффициент, определяющий потери светового потока тела накала из-за охлаждающего действия поддержек при постоянном токе, αД = 1,03 ‑ 1,05.
Для рассчитываемой лампы выбираем вариант исполнения со спиральным телом накала и аргоновым наполнением колбы.
У прожекторных ламп общего назначения коэффициент, учитывающий экранировку светового потока тела накала цоколем лампы, составляет 1,03 -1,08, причем, чем дальше тело накала располагается от цоколя лампы, т.е. больше мощность лампы, тем меньше величина коэффициента. Принимаем данный коэффициент равный 1,03.
Для прожекторных ламп общего назначения характерно, что коэффициент, учитывающий охлаждающее действие электродов и крючков согласно расчетным оценкам определяется по формуле
(4)
где NД - количество поддерживающих тело накала электродов и крючков.
Этот коэффициент ориентировочно принимается в пределах 1,03-1,05. Для нашего случая примем β1=1,03.
Коэффициент, учитывающий уменьшение мощности за счет охлаждающего действия поддержек при неизменном токе для ламп накаливания общего назначения принимается в пределах 1,01-1,02. Для данной лампы выберем значение 1,01.
Опыт
серийного производства ламп накаливания
общего назначения показывает,
что коэффициенты шага и сердечника у
спиралей обычно находятся в следующих
пределах: Кш
= 1,3 - 1,7; Кс
= 3 - 6. (Кш,
Кс
- соответственно, коэффициенты
шага и сердечника спирали тела накала).
Кш
стремятся сделать меньше,
а Кс
больше, так как при этом тело накала
компактнее, а потери через газ (Рг)
- меньше, однако возрастает вероятность
выхода лампы из строя в результате
возникновения дугового разряда между
витками. Примем коэффициенты шага
равными Кш=
1,3 ; сердечника Кс=
4.
Относительные потери через газ определяются по формуле
где kмин–определяется в зависимости k=f(I), kмин=0,052,kШмин=1,3; kCмакс=6,0 ;
Ток лампы находится по формуле
Коэффициент излучения является функцией коэффициента шага. Значения данной функции приведены в таблице 3.
Табли
ца
3 - Зависимость коэффициента излучения
δ от kш
Из таблицы определяем, что коэффициенту шага равному kш=1,3 соответствует значение коэффициента излучения δ=0,7.
Коэффициент видимого излучения для спирали определяется по формуле
(7)
где ŋ = f(kш), зависимость которой представлена на рисунке 2.
Рисунок 2 - Зависимость η от kш
Из рисунка 2 видно, что η = 0,932. Тогда δВ.СП= 0,74 * 0,932 = 0,65. Световая отдача лампы находится из выражения
Задаем также коэффициент экранирования светового потока цоколем αц=1,03; коэффициент охлаждающего действия электродов и крючков αд=1,03; коэффициент охлаждающего действия поддержек при I=const β1=1,01; рассчитываем световую отдачу прямой нити в вакууме
По
световой отдаче прямой н
ити
в вакууме находим температуру тела
накала.
Данная зависимость представлена на
рисунке 3.
Рисунок 3 - Соотношение температуры и световой отдачи идеальной нити
Из графика определяем температуру тела накала Ттн = 2993°К.
Зная температуру нити определяем значения удельного сопротивления иэнергетической светимости. Они равны: ρ = 91,78Ом/см; МеТ = 158,9Вт/см2(табличные данные).
Рассчитываем длину и диаметр нити
Рассчитаем геометрические параметры тела накала. Для спирали они определяются по следующим формулам
(12)
Уточнение
параметров нити производится путем
графического определения тем
пературы
колбы по пересечению кривых подводимой
мощности и энергетического
потока, что соответствует балансу
энергии. Данные приведены в таблице
4.
Таблица
4 - Зависи
мость
мощности лампы и энергетического потока
от температуры тела накала
Т, К |
Фе, Вт |
РГ, Вт |
РЛ, Вт |
Фе+РГ, Вт |
2200 |
219 |
34,9 |
1492,9 |
253,9 |
2300 |
271,4 |
37,4 |
1411,8 |
308,8 |
2400 |
332,7 |
40 |
1338,3 |
372,7 |
2500 |
403,6 |
42,6 |
1271,2 |
446,2 |
2600 |
485,6 |
45,5 |
1209,6 |
531,1 |
2700 |
578,4 |
48,4 |
1154,3 |
626,8 |
2800 |
684,1 |
51,2 |
1102,5 |
735,3 |
2900 |
803 |
54,4 |
1055,4 |
857,4 |
3000 |
936,7 |
57,8 |
1011,3 |
994,5 |
3100 |
1108,7 |
61,3 |
956,6 |
1170 |
3200 |
1268,1 |
64,6 |
919,3 |
1332,7 |

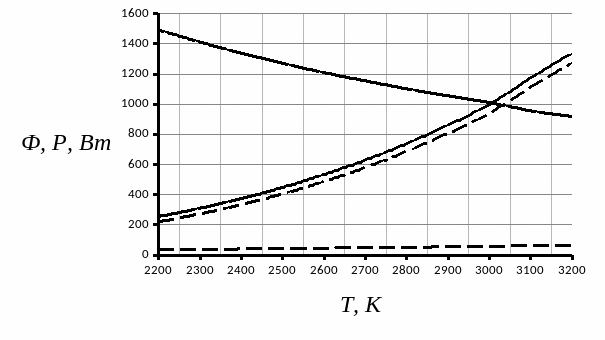

По данным таблицы 4 построим кривые зависимостей Рл=f(T) , Фе=f(Т), Рг=f(T) и Фе+Рг=f(Т) на рисунке 4.
Рисунок 4 - Кривые зависимостей мощности лампы и энергетического потока оттемпературы тела накала
Из
графика Г. Н. Рохл
ина
определяется рабочая температура тела
накала Тρ
= 3000 °К.
При данной температуре сопротивление нагретого ТН найдется из выражения
Коэффициент β, учитывающий охлаждающее действие выбранного после предварительного расчета тела накала количества держателей равен
где nд - количество электродов и крючков;
Q1- табулированная функция (Q1=0,57);
dн - диаметр нити, см;
lН - длина нити, см;
δ - коэффициент излучения.
Параметры и количество крючков выбираются в зависимости от мощности лампы, размеров, массы и формы тела накала, его температуры и расположения в лампе, назначения и условий эксплуатации лампы. В данном случае наиболее подходящим является конструкция с шестью крючками. Подставляя значения, получим:
- уточненную мощность лампы
-
уточненный световой пот
ок
лампы найдется из формулы
где LТ - яркость по нормали к поверхности вольфрама (LТ — 12570ккд/м2 табличное значение).
Находим уточненную световую отдачу
Уточненные диаметр и длина нити тела накала рассчитываются по следующим формулам
где
nρ
= 1,21,nм
= 4,492,nL
= 8,566 - показатели степени аппроксимации
соответствующих
велич
ин.
Пересчитываем геометрические размеры тела накала по формулам
