6.4. Цикл гту
ГТУ – двигатель, в котором химическая энергия топлива преобразуется в механическую энергию. Схема ГТУ представлена на рис. 6.5, цикл ГТУ описан на рис. 6.6. Процесс в ГТУ –сжатие воздуха, подача его в камеру сгорания, сжигание топлива в камере сгорания, направление полученного газа с высокой температурой и давлением вв турбину, получение механической работы.
Рис. 6.5. Схема ГТУ |
1 – компрессор; 2 – топливный насос; 3 – камера сгорания; 4 – газовая турбина; 5 – электрогенератор. |

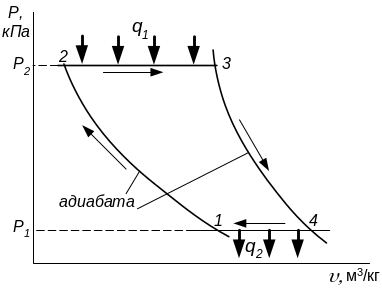

Рис. 6.6. Цикл ГТУ |
Процесс – 2 адиабаты и 2 изобары: 1-2 – адиабатное сжатие до Р2; 2-3 – подвод теплоты при P = const (сгорание топлива); 3-4 – адиабатное расширение до Р1; 4-1 – охлаждение при P1 = const (отвод теплоты q2 в атмосферу).
|
