Основные понятия технической механики

Современное производство, определяющееся высокой механизацией и автоматизацией, предлагает использование большого количества разнообразных машин, механизмов, приборов и других устройств. Конструирование, изготовление, эксплуатация машин невозможна без знаний в области механики.

Техническая механика – дисциплина, вмещающая в себя основные механические дисциплины: теоретическую механику, сопротивление материалов, теорию машин и механизмов, детали машин и основы конструирования.

Основными задачами в технике являются обеспечения прочности, жесткости, устойчивости инженерных конструкций, деталей машин и приборов.

Сопротивлением материалов – это наука, в которой изучаются принципы и методы расчетов на прочность, жесткость и устойчивость.

Прочность – это способность конструкции в определенных пределах выдерживать внешние нагрузки без разрушения.

Жесткость – это способность конструкции в определенных пределах воспринимать действие внешних нагрузок без изменения геометрических размеров (не деформируясь).

Устойчивость – это способность конструкции сохранять свою форму и равновесие в нагруженном состоянии, а так же самостоятельно восстанавливать первоначальное состояние после того, как ей было дано некоторое отклонение от состояния равновесия.

Кроме указанных требований конструкция должна быть экономичной, ее масса и габариты должны быть минимальными. Для этого она должна иметь рациональную форму и размеры.

Классификация нагрузок

Различают внешние и внутренние силы и моменты сил.

Внешними силами (P) называются силы, действующие на точки (тела) данной системы со стороны материальных точек (тел), не принадлежащих этой системе. Внешние силы (нагрузка) – это активные силы и реакции связи.

Внутренними силами (Q) называют силы взаимодействия между точками (телами) данной системы. Они действуют и в отсутствии внешних нагрузок. При действии на тело внешних сил возникают дополнительные внутренние силы, сопровождающие деформацию. Эти силы сопротивляются стремлению внешних сил изменить форму тела или отделить одну часть от другой. Мы будем изучать только дополнительные внутренние силы.

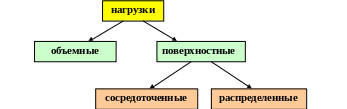

По способу приложения нагрузки делятся на:

1) объемные – распределенные по объему тела и приложенные к каждой его частице (собственный вес конструкции, силы магнитного взаимодействия);

2) поверхностные – приложенные к участкам поверхности и характеризующие непосредственное контактное взаимодействие объекта с окружающими телами:

а ) сосредоточенные (P₁) – нагрузки, действующие по площадке, размеры которой малы по сравнению с размерами самого элемента конструкции (давление обода колеса на рельс);

б) распределенные (P₂) – нагрузки, действующие по площадке (или длине), размеры которой не малы по сравнению с размерами самого элемента конструкции (гусеницы трактора давят на балку моста).

Распределенные нагрузки характеризуются интенсивностью q Н/м или Н/м². Если q – интенсивность нагрузки, распределенной вдоль элемента длиной a, то

Если q – const, ее можно вынести за знак интеграла, тогда получим:

P₂ = q ∙ a.

Нагрузки могут быть постоянными и временными. Постоянные действуют всегда или в течение достаточно длительного времени (например, собственный вес конструкции). Временные действуют эпизодически (например, давление ветра).

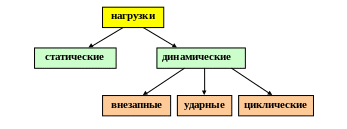

По характеру действия нагрузки делятся на:

1. статические – прикладывается медленно, возрастая от нуля до конечного значения, и не изменяются;

2. динамические – изменяют величину или направление за короткий промежуток времени и сопровождаются появлением ускорений элементов конструкций. К ним относятся:

а) внезапные нагрузки – действуют сразу на полную силу (колесо локомотива, заезжающего на мост),

б) ударные нагрузки – действуют на протяжении короткого времени (дизель-молот),

в) циклические нагрузки – действуют периодически (нагрузка на зубья зубчатого колеса).
