Блок схемы.

ГОСТ 19701-90

Описание символов:

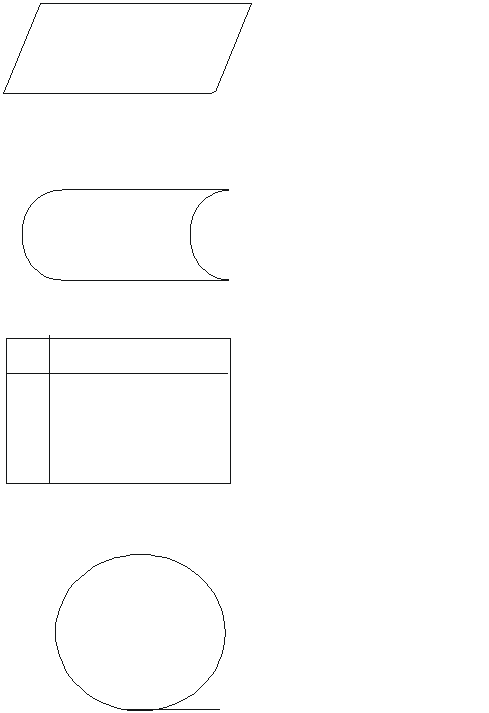

- данные, носитель которых не определен.

- запоминаемые данные (хранимые данные в виде, пригодном для обработки, носитель которых не определен)

- ОЗУ (данные, хранящиеся в ОЗУ)

- ЗУ с последовательным доступом (данные, хранящиеся в ЗУ, магнитные ленты, магнитафонные кассеты)

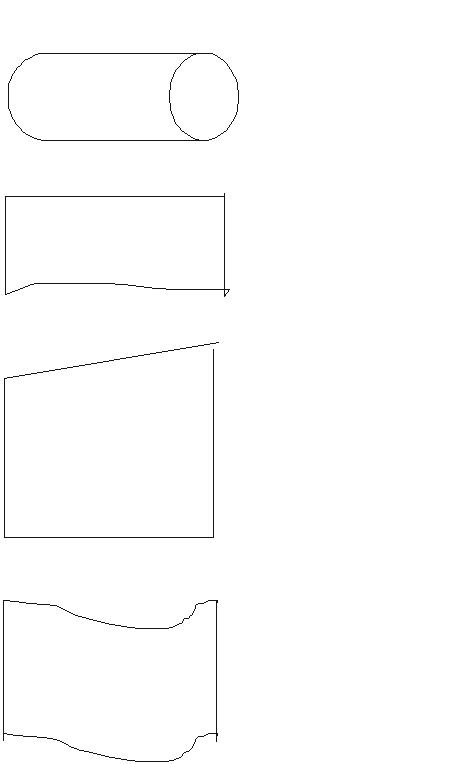

- ЗУ с прямым доступом (магнитный диск, жесткий диск)

- документ (данные, читаемые на носителе в удобной читаемой форме, бланки ввода данных)

- ручной ввод (данные вводимые в ручную во время обработки устройств любого типа: клавиатура, световое перо)

- Бумажная лента

- дисплей (данные, представленные дисплеем на экран для визуального наблюдения, индикаторы ввода информации)

Символы процесса.

Основные символы.

Специфические символы.

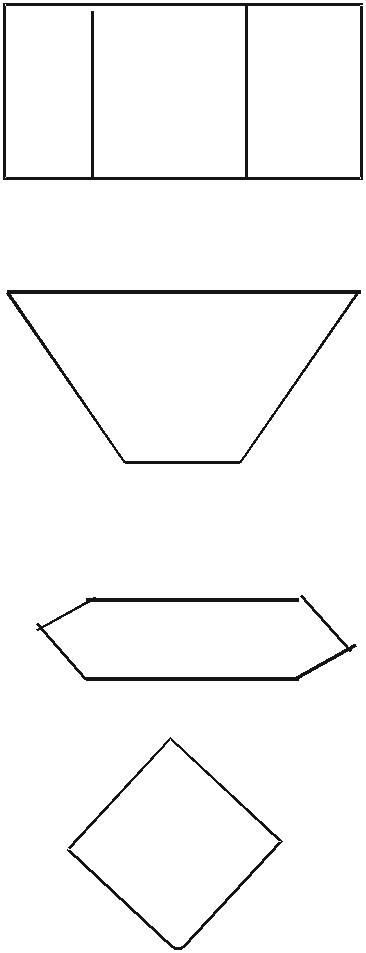

Предопределенный процесс (состоит из 1 или нескольких операций, шагов программы, которые определяются в другом месте модуля или подпрограммы)

Ручная операция действий, выполненных человеком

Отображает модификацию командой с целью воздействия на некоторые последующие функции (установка переключателя)

Решение (отображает решение или функции переключаемого типа, имеющего 1 вход и ряд альтернативных выходов)

Синхронизация параллельных операций

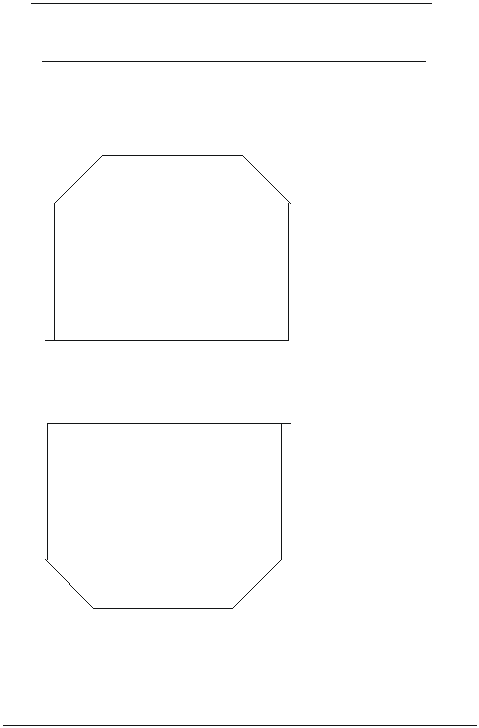

Имя цикла и условия завершения цикла

Модификатор (i++)

Поток данных или управление

Спецсимволы.
