Задания к лабораторным работам / ЛР_5_6

21

3.Зафиксировать в отчете IP-адреса и MAC-адреса сетевых адаптеров

Ethernet (имеющих IP-адреса 192.168.150.х), беспроводных сетевых адаптеров (имеющих IP-адреса 192.168.152.х) компьютеров,

используемых в работе (в соответствии с вариантом), и виртуальных сетевых адаптеров «ноутбуков».

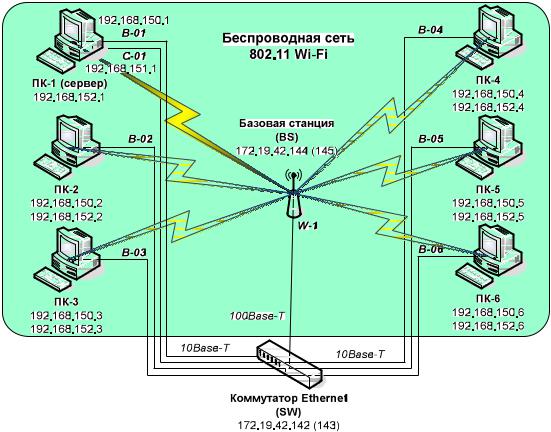

4.Компьютеры, выбранные в качестве «рабочих станций» PC-1, PC-2

подключить к коммутатору через разъемы «B-x» патч-панели (адреса сетевых адаптеров 192.168.150.х).

5.Компьютер, выбранный в качестве «сервера» Srv подключить к коммутатору через разъемы «B-x», «C-x» патч-панели (адреса сетевых адаптеров 192.168.150.х, 192.168.151.х).

Для подключения к коммутаторам использовать имя «manager», к точкам доступа – «admin»; пароль – «superuser».

Выполнение лабораторной работы включает следующие этапы:

1.Тестирование взаимодействия беспроводных и проводных клиентов

Цель данного этапа состоит в подключении беспроводного сегмента

Wi-Fi к проводной сети Ethernet для проверки работоспособности соединения.

На данном этапе разграничение доступа не осуществляется.

1.Подключить одну из точек доступа Wi-Fi в сеть ЛГТУ для настройки

(точки доступа выведены на порт патч-панели W-1, для доступа в сеть ЛГТУ используются порты E-1, E-2).

2.Настроить точку доступа на работу в режиме точки доступа с поддержкой одной беспроводной сети.

3.Проверить доступность настроенной беспроводной сети с одного из компьютеров лаборатории.

4.Отключить точку доступа от сети ЛГТУ и подключить к одному из коммутаторов.

23

1.Настроить порт, к которому подключена точка доступа, на обработку тэгированных кадров 2-х VLAN: корпоративной и гостевой (номера

VLAN в соответствии с вариантом).

2.Настроить порты, к которым подключен сервер:

2.1.1-ый порт (соединенный с разъемом «В-х») включить в

«корпоративную» VLAN (номер VLAN в соответствии с вариантом);

2.2.2-ой порт (соединенный с разъемом «С-х») включить в «гостевую»

VLAN (номер VLAN в соответствии с вариантом).

3.Включить порты, к которым подключены рабочие станции, в «корпоративную» VLAN (номер VLAN в соответствии с вариантом).

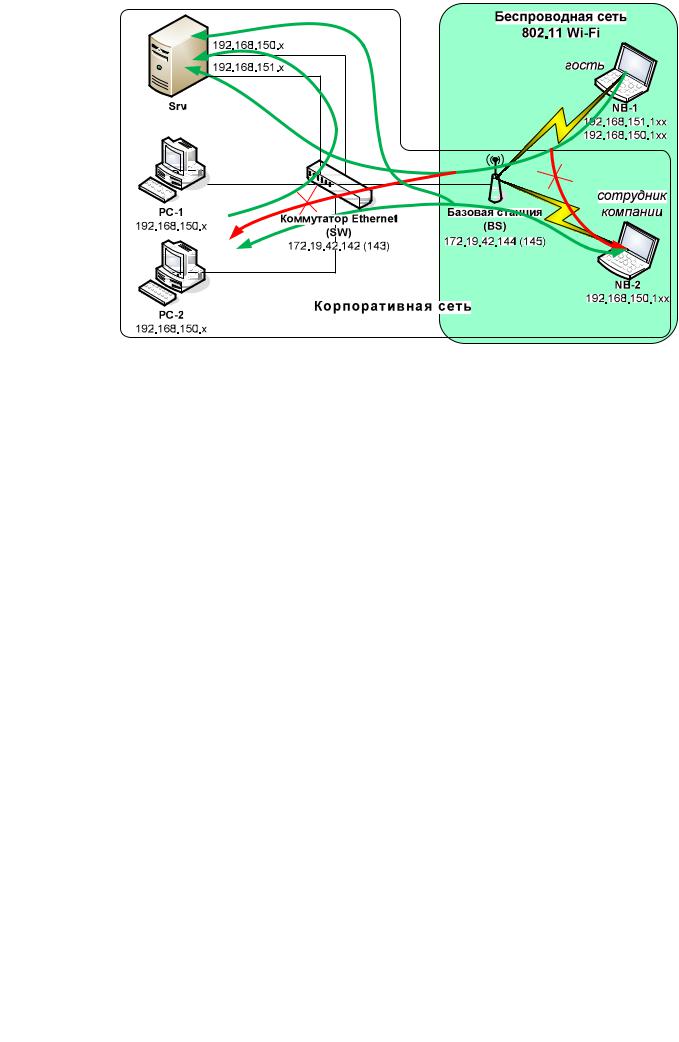

4. Проверка работы сети

Цель данного этапа состоит в проверке доступности узлов командой

«ping». «Гости» должны иметь доступ только к серверу, «корпоративные клиенты» - к рабочим станциям сети и серверу.

1.Включить хост-компьютеры, на которых работают виртуальные машины

NB-1, NB-2, в соответствующие беспроводные сети (NB-1 – в гостевую, NB-2 – в корпоративную). При этом NB-1, NB-2 получат доступ в беспроводную сеть через Wi-Fi адаптер хоста.

2.Проверить доступность сервера с «гостевого» ноутбука.

3.Проверить невозможность получения доступа к рабочим станциям и

«корпоративному» ноутбуку с «гостевого» ноутбука (проверить, что доступ также отсутствует при назначении на «гостевом» ноутбуке адреса как из сети 192.168.150.1хх, так и из сети 192.168.151.1хх).

4.Проверить доступность рабочих станций и сервера с «корпоративного» ноутбука.

5.Проверить доступность «корпоративного» ноутбука с одной из рабочих станций.

25

После проведения всех испытаний подключить точки доступа к сети ЛГТУ, сбросить настройки VLAN коммутатора и настройки беспроводных сетей точек доступа.

При выполнении лабораторной работы категорически запрещается изменять настройку Management VLAN точки доступа 3Com Wireless 7760.

Содержание отчета

1.Титульный лист

2.Цель работы, задание

3.Схема ЛВС

4.Содержание работы:

4.1.Таблица соответствия IP- и MAC-адресов.

4.2.Настройки точки доступа для этапа 2

4.3.Состав используемых VLAN для коммутатора (порты и тэгирование)

4.4.Таблицы коммутации для используемых VLAN (после 4-го этапа!)

5.Выводы о возможности и способах интеграции беспроводных и проводных локальных сетей при решении практических задач.

Контрольные вопросы

1.Методы контроля доступа в сетях 802.11.

2.Методы шифрования в сетях 802.11.

3.Методы аутентификации в сетях 802.11.

4.Стандарт 802.11i.

5.Режимы работы сетей 802.11 «точка-точка» и с одной точкой доступа.

6.Режимы работы сетей 802.11 с несколькими точками доступа.

7.Топологии сетей 802.11 в режиме WDS.

26

БИБЛИОГРАФИЧЕСКИЙ СПИСОК

1.Олифер, В.Г. Компьютерные сети. Принципы, технологии, протоколы

[Текст]: учебник для вузов. 4-е изд./ В.Г. Олифер, Н.А. Олифер. – СПб.:

Питер, 2010. – 944 с.

2.Танненбаум, Э. Компьютерные сети [Текст]. 5-е изд. / Э. Танненбаум, Д.

Уэзеролл. – СПб.: Питер, 2012. – 960 с.

3.3Com Wireless 7760 11a/b/g PoE Access Point User’s Guide [Электронный ресурс]. URL: http://bizsupport2.austin.hp.com/bc/docs/support /SupportManual/c02579507/c02579507.pdf. 20.09.2012.

4.D-Link AirPlus Xtreme G DWL-2100AP Manual [Электронный ресурс]. URL: ftp://ftp.dlink.ru/pub/Wireless/DWL-2100AP /Description/DWL- 2100AP_Manual_210.pdf. 20.09.2012.

27

Приложение 1. Варианты заданий для лабораторных работ
