Задания к лабораторным работам / ЛР_4

Примечания:

1.При выполнении лабораторной работы используются сетевые адаптеры Ethernet Realtek 8029AS, имеющие IP-адреса 192.168.150.х, и порты коммутаторов №1-12.

2.Порты №13,14 коммутаторов используются для организации опорной сети, их настройки нельзя изменять при выполнении работы.

Порядок выполнения

Выполнение лабораторной работы включает следующие шаги:

1. Убедиться, что установлена и работает связь с коммутаторами (использовать команду ping 172.19.42.x). Подключиться к системам управления коммутаторами через Web-браузер в режиме управления, используя IP-адреса коммутаторов, имя пользователя «manager» и пароль «superuser». Откроется окно управления, показанное на рис. 2.

Рис. 2. Основное окно управления коммутатором 3COM Switch 1100

2. Подключиться к системам управления коммутаторами с использованием консоли Telnet, используя IP-адреса коммутаторов, имя пользователя

«manager» и пароль «superuser». Консоль Telnet необходима для настройки транков (коммутаторы 3COM Switch 1100 не поддерживают настройку транков через Web-интерфейс).

3. Проверить, что для портов коммутаторов, используемых в лабораторной работе (номера портов 1-12) установлены настройки по умолчанию (на каждом коммутаторе!):

- установлена «нетэгированная» VLAN-2 (перейти к настройкам порта [рис. 2 – «Панель портов» (1)], далее см. рис. 3);

Рис. 3. Окно настройки порта коммутатора 3COM Switch 1100

-сброшены настройки VLAN по тэгам (перейти к настройкам VLAN [рис. 2 – «Configuration» (2) – «VLANs»], далее см. рис. 4);

-сброшены настройки транков (для перехода к настройкам транков в консоли Telnet нужно выполнить последовательность команд: «feature»- «trunk», пример см. в приложении 6). Для удаления порта из транка нужно воспользоваться командой «removePort», например, для удаления порта №4 из транка №1:

Select menu option (feature/trunk): removePort

Select Trunk Index (1-2): 1

Enter port (4,5): 4

Рис. 4. Окно управления VLAN коммутатора 3COM Switch 1100

4.Подключить узлы к портам коммутаторов (чтобы не путаться, целесообразно использовать порты №1-3).

5.Соединить коммутаторы одной линией связи (например, через порты №4; можно использовать любой свободный порт из №1-12).

6.Убедиться, что установлена и работает связь между всеми участвующими

вобмене узлами (использовать команду ping 192.168.150.x).

7.Зафиксировать в отчете (см. приложение 5, таблица 3) IP- и MAC-

адреса используемых в работе сетевых адаптеров (команда «ipconfig /all»).

8.Запустить утилиту «Traffic Generator» на компьютерах лабораторной сети

всоответствии с вариантом.

Часть 1. Настройка транка

Рис. 5. Схема локальной сети с транком

9.Настроить транк для связи коммутаторов. Включить в транк порты в соответствии с вариантом (эту настройку необходимо выполнить в обоих коммутаторах!). Для перехода к настройкам транков в консоли Telnet

использовать последовательность команд «feature»-«trunk». Добавление порта в транк осуществляется командой «addPort». Например, для

добавления порта 4 в транк 1:

Select menu option (feature/trunk): addPort

Select Trunk Index (1-2): 1

Enter port (1,2,3,4,5,6,7,8,9,10,11,12,13,14): 4

10.Соединить порты коммутаторов, входящие в транк, «параллельными» физическими линиями связи. По индикаторам на передней панели коммутаторов или данным в окне мониторинга убедиться, что все линии связи работают ([рис. 2 – «Панель портов» (1)]: [«Port State» = «Enabled»]).

11.В окне мониторинга портов (рис. 2 – «Health» (3) – «Unit Graph») при загруженном состоянии канала между коммутаторами выявить реально используемые линии связи (активные линии). Загрузку канала связи эмулировать утилитой «Traffic Generator». Зафиксировать активные линии в отчете (см. приложение 5, таблица 4).

12.Проверить непрерывность передачи данных при сбое одной из физических линий связи, составляющих транк. Для этого отключить активную линию и убедиться, что нагрузка перераспределилась на другие линии. Зафиксировать в отчете отключенные линии и выбранные после этого коммутатором активные линии (см. приложение 5, таблица 4).

13.Отключить резервные физические линии связи между коммутаторами

(оставить только одну линию связи).

14.После отключения резервных линий сбросить настройки транков, т.е.

вывести из состава транков 1,2 все порты (см. п.3). Эту настройку необходимо выполнить в обоих коммутаторах.

Часть 2. Настройка «нетэгированных» VLAN

Рис. 6. Схема локальной сети с «нетэгированными» VLAN

15.Сегментировать локальную сеть по портам подключения на две VLAN в

соответствии с вариантом. Для этого в свойствах портов коммутаторов, к

которым подключены соответствующие компьютеры, назначить

«нетэгированные» VLAN («Untagged VLAN») по варианту, используя ссылку [рис. 2 – «Панель портов» (1)], далее см. рис. 3.

16.Связь между коммутаторами настроить для каждой VLAN по отдельной линии. Для этого назначить для связи между коммутаторами 2 порта,

один из которых входит в VLAN-1 (номер VLAN по варианту), а другой – в VLAN-2. Эту настройку необходимо выполнить в обоих коммутаторах.

17.Соединить настроенные порты коммутаторов физическими линиями связи (линии связи подключать только после настройки портов).

18.Убедиться, что компьютеры одной VLAN имеют связь друг с другом, а

компьютеры из VLAN-1 не имеют связи с компьютерами из VLAN-2 (проверять командой ping 192.168.150.x).

19.Убедиться, что VLAN имеют независимые таблицы коммутации (см. рис. 7). Зафиксировать таблицы коммутации каждого коммутатора для 2-х VLAN в отчете(см. приложение 5, таблица 5).

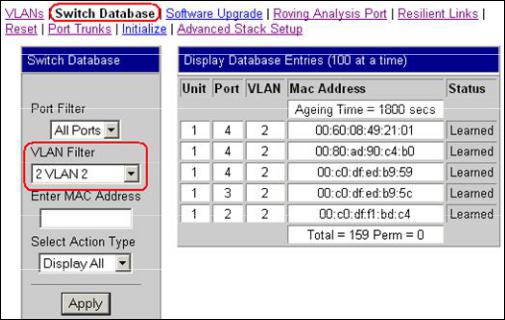

Рис. 7. Просмотр таблицы коммутации коммутатора 3COM Switch 1100

20.Отключить обе физические линии связи между коммутаторами.

Установить настойки «нетэгированных» VLAN для портов связи между коммутаторами в значения по умолчанию (установить для этих портов признак «Untagged VLAN» в значение «VLAN 2»). Настройки портов подключения рабочих станций оставить без изменений. Эту настройку необходимо выполнить в обоих коммутаторах.

Часть 3. Настройка «тэгированных» VLAN

Рис. 8. Схема локальной сети с «тэгированной» VLAN

21.Настроить канал связи между коммутаторами для передачи данных двух

VLAN. Для этого использовать «тэгированные» VLAN по 802.1Q для портов связи коммутаторов. Настройка осуществляется через систему управления коммутаторами по ссылке [рис. 2 – «Configuration» (2) – «VLANs»].

22.Порты 2-х коммутаторов, предназначенные для связи их друг с другом,

настроить таким образом, чтобы через них передавались данные,

принадлежащие обоим VLAN (т.е. включить эти порты в обе VLAN). 23.Соединить коммутаторы физической линией связи через назначенные для

этого порты.

24.Убедиться, что компьютеры одной VLAN имеют связь друг с другом, а

компьютеры из VLAN-1 не имеют связи с компьютерами из VLAN-2 (проверять командой ping 192.168.150.x). Зафиксировать таблицы коммутации каждого коммутатора для 2-х VLAN в отчете (см.

приложение 5, таблица 5).

Часть 4. Транк для «тэгированного» VLAN

Рис. 9. Схема локальной сети с «тэгированной» VLAN и транком

25.Увеличить производительность «магистрали» между коммутаторами за счёт настройки транка. Транк должен передавать данные обоих VLAN.

Управление транками осуществляется через консоль Telnet (см. п. 9). 26.Добавить порты коммутатора в один из транков («Trunk 1» или

«Trunk 2») в соответствии с вариантом. Сначала добавить порт,

настроенный в части 3 для передачи «тэгированных» кадров, затем добавить остальные порты транка (в этом случае передача

«тэгированных» кадров для этих портов будет назначена автоматически). 27.Подключить дополнительные физические линии связи, составляющие транк. Убедиться в работоспособности схемы (проверять командой ping

192.168.150.x).

28.Отключить все физические линии связи между коммутаторами. 29.Установить настройки транков и VLAN в значения по умолчанию (см.

п.3).

Содержание отчета

1.Титульный лист.

2.Цель работы, задание.

3.Схема ЛВС.

4.Содержание работы:

4.1.Таблица соответствия IP- и MAC-адресов сетевых адаптеров,

используемых в работе (см. приложение 5, таблица 3).

4.2.Таблица с анализом работы транка (см. приложение 5, таблица 4).

4.3.Таблицы коммутации 2-х коммутаторов для 2-х VLAN в режиме

«нетэгированных» VLAN с раздельными линиями связи между коммутаторами (см. приложение 5, таблица 5).

4.4.Таблица коммутации 2-х коммутаторов для 2-х VLAN в режиме

«тэгированных» VLAN с единой линией связи между коммутаторами

(см. приложение 5, таблица 5).

5.Выводы о возможностях повышения эффективности работы локальной сети за счет применения управляемых коммутаторов.

Контрольные вопросы

1.Назначение алгоритма покрывающего дерева.

2.Этапы построения покрывающего дерева.

3.Принципы работы агрегированных портов (транков) в коммутаторах.

4.Алгоритмы выбора порта при передаче данных через транк.

5.Назначение виртуальных локальных сетей (VLAN).

6.Принцип работы коммутатора с поддержкой VLAN.

7.VLAN, основанные на группировке портов («нетэгированные»).

8.«Тэгированные» VLAN по стандарту 802.1Q.

9.Возможности «тэгированных» VLAN.
