3. Практическая часть

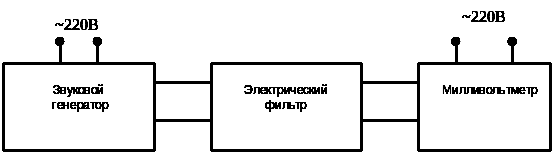

Для определения метрологических характеристик полосового фильтра собирается установка по схеме:

• После разрешения преподавателя включить генератор и ламповый вольтметр. Дать им прогреться в течение 2-3 минут.

• Подать на фильтр от генератора напряжение U_вх.= 30В.

• Изменяя частоту звукового генератора ν от 20 до 100Гц через 2Гц, снять показания лампового вольтметра, поддерживая при этом неизменной величину входного напряжения на фильтре U_вх.= 30 В. Результаты измерений занести в таблицу 1.

Таблица 1

Частота ν, Гц	20	22	24	26	28	…	90	100
Входное напряжение Uвх., В
Выходное напряжение Uвых., В

7.5 Обработка результатов эксперимента

• По полученным данным построить амплитудно-частотную характеристику фильтра U_вых.= f (ν), при U _вх.= const. График построить в десятичном масштабе.

U_вых,В

^ν,Гц

Рис.3. Амплитудно-частотная характеристика фильтра

• Определить по графику амплитудной характеристики метрологические характеристики фильтра: полосу прозрачности, полосу непрозрачности и частоты среза на уровнях затухания 3дБ, 6дБ, 30дБ.

7.6 Выводы по работе

Сделать вывод по работе. Указать, для анализа, каких биосигналов может быть использован данный фильтр.

Основная литература

1. Криллов С.К. Физика для врача (учебное пособие для врачей и студентов СГМА).—Смоленск ФГУ «Смоленский ЦНТИ» , 2007.—252с.

2. Ремизов А.Н., Максина А.Г. Сборник задач по медицинской и биологической физике: Учеб. пособие. – 2-е изд., перераб. и доп. – М.: Дрофа, 2001.--350 с.

Дополнительная литература

1. Владимиров Ю.А., Рощупкин Д.И., Потапенко А.Я., Деев А.И. Биофизика. М.: Медицина, 1983. – 194с.

2. Рубин А.Б. Биофизика. М.: Высшая школа, 1999.—284с.

Работа № 8

Лабораторная работа 13

Тема занятия

Определение показателя преломления жидкости с помощью рефрактометра

2.8.1 Цели работы

Студент должен знать устройство и принцип действия рефрактометра, уметь определять показатель преломления исследуемой жидкости и неизвестную концентрацию раствора этилового спирта в воде по графику зависимости показателя преломления этого раствора от его концентрации.

1. Ознакомиться с устройством стоящего перед Вами рефрактометра.

2. Научится применять прибор на практике для определения показателя преломления и коэффициента концентрации.
