3. Состав курсовой работы

Для выполнения курсовой работы студент получает бланк задания, в котором приведены тип сооружения, вариант его основных размеров и характеристики грунтов засыпки и основания.

Для студентов специальности «Мосты» в задания на курсовую работу включены устои мостов; студенты специальности «Тоннели и метрополитены», а также «Строительство железных дорог» выполняют расчеты подпорной стенки.

Курсовая работа включает пояснительную записку с расчетами и чертежами.

Текст пояснительной записки пишется на одной стороне стандартных листов писчей бумаги формата А4. Используемые формулы приводятся с расшифровкой входящих в них величин. Процесс вычисления иллюстрируется подстановкой в формулы числовых значений входящих в них величин и конечным результатом. Все цифры указывают в принятой размерности с тремя разрядами. Каждый расчет заканчивается соответствующим выводом.

Расчеты сопровождают расчетными схемами, выполненными в общепринятых масштабах. Чертежи расчетных схем рекомендуется выполнять на миллиметровой бумаге.

Записка должна быть сшита и снабжена титульным листом

Федеральное агентство железнодорожного транспорта

Сибирский государственный университет путей сообщения

Кафедра «Геология, основания и фундаменты»

Расчёт подпорной стенки

КУРСОВАЯ РАБОТА

по дисциплине «Механика грунтов»

Пояснительная записка

Руководитель

доцент

________________Иванов И.И.

(подпись)

________________

(дата проверки)

Разработал

студент

________________Петров Н.Н.

(подпись)

_________________

(дата сдачи на проверку)

Новосибирск 20____год

Рекомендуется следующая структура пояснительной записки:

1) исходные данные для расчетов;

  1. расчет горизонтального давления грунта на сооружение:

а) активное давление;

б) пассивное давление;

3) расчеты устойчивости сооружения:

а) против сдвига в. плоскости подошвы;

б) против опрокидывания;

  1. расчет устойчивости основания сооружения против сдвига по круглоцилиндрическим поверхностям скольжения;

  2. Литература.

4. Расчеты устойчивости подпорной стенки

4.1. Расчет активного и пассивного давлений грунта на подпорную стенку

В курсовой работе рассматривается подпорная стенка простейшего профиля с вертикальными задней и передней контактными гранями (рис. 4.1). Поверхность засыпки за и перед стенкой приняты горизонтальными, причем на поверхности засыпки за стенкой действует равномерно распределенное давление р.

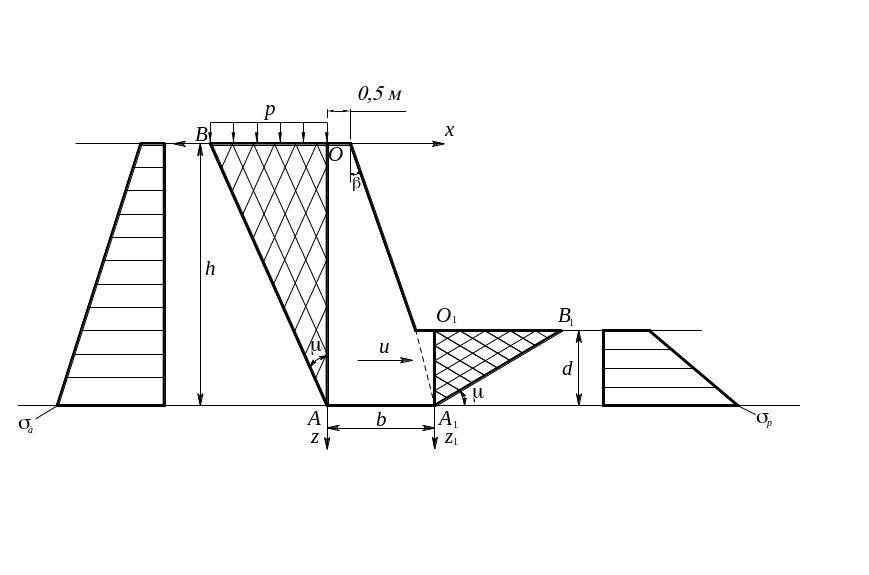

Рис. 4.1. Призмы обрушения и выпора у стенки, эпюры активного и пассивного давлений грунта, сетки линий скольжения

На бланке задания приведена таблица исходных данных. В таблице указаны: высота стенки h, глубина заложения d, угол развития β, давление на поверхности засыпки р, а также характеристики грунта засыпки (угол внутреннего тре­ния φ, удельное сцепление с, удёльный вес γ) и грунта в основании стенки (угол внутреннего трения φ0, удельное сцепление с0 и удельный вес γ0).В расчетах используют отмеченные в таблице исходные данные. Удельный вес материала (бетона) стенки γб следует принять равным 23,0 кН/м3.

Если пренебречь силами трения грунта на контактных гранях стенки, то при указанных граничных условиях интенсивность давления грунта на эти. грани определяется согласно (2.3) и (2.4) формулами

за стенкой

; (4.1)

перед стенкой

(4.2)

где γ, γ0 – удельный вес грунта засыпки и основания; z, z1 — расстояния от поверхности засыпки до точки, где определяются активное и пассивное давления; с, с0 –удельное сцепление грунта засыпки и основания; ξа, ξр – коэффициенты активного и пассивного давлений, которые вычисляются по формулам (2.5) и (2.6) при углах внутреннего трения засып­ки φ и основания φ0 соответственно.

Из формул (4.1) и (4.2) следует, что активное и пассивное давления изменяются с глубиной по линейному закону. В расчетах их удобно подразделить на две части: на постоянную по глубине и изменяющуюся с глубиной по закону пря­мой пропорциональности (рис. 4.2)

; (4.3)

(4.4)

В расчете на единицу длины подпорной стенки результирующие этих давлений вычисляются по площадям своих эпюр:

(4.5)

(4.6)

Эти силы считают приложенными нормально к контактным граням стенки и проходящими через центры тяжести эпюр, соответственно на расстояниях h/2, h/3 и d/2, d/3 от уровня подошвы подпорной стенки (рис. 4.2).

При отсутствии или малой величине внешнего давления р и при наличии сцепления в грунте ( ) в верхней части эпюры на глубину

образуется участок отрицательного давления грунта на стенку (см. рис. 4.2). Принято, однако, считать, что удельная сила прилипания грунта к стенке мала и поэтому участок эпюры с растягивающим напряжением реализовываться не может. На участке принимают = 0, в результате чего оказывается, что этот слой грунта не приходит в предельное состояние. В сыпучем грунте (с = Н = 0) эта проблема не возникает – эпюра активного давления треугольной формы и всюду положительна ( = 0).

Результирующая активного давления на один метр длины стенки в случае, когда эпюра имеет вид треугольника > 0, определяется площадью треугольника давления:

,

где — высота стенки; – активное давление на уровне подошвы стенки ( .

Линия действия ее проходит через центр тяжести треугольника давления, т.е. на расстоянии от уровня подошвы стенки.

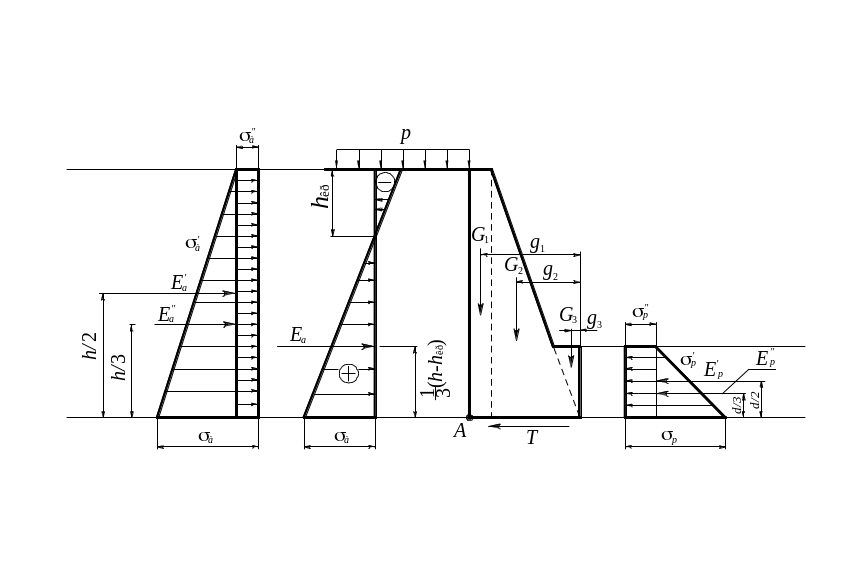

Рис. 4.2. Расчетная схема к расчетам устойчивости стенки против сдвига и опрокидывания
