1.3 Архитектура ест рк
ЕСТ РК является иерархической структурой и включает в себя три уровня, первый уровень – первичная сеть, второй уровень – вторичные сети, третий уровень образуют системы телекоммуникаций определенного вида в зависимости от видов предоставляемых абонентам (пользователям) услуг связи. Архитектура ЕСТ РК представлена на рисунке 3.
Первичная сеть ЕСТ РК представляет собой совокупность типовых каналов передачи, сетевых трактов и типовых физических цепей, образованную на базе сетевых узлов, сетевых станций, оконечных устройств этой сети и соединяющих их линий связи. Первичная сеть предоставляет вторичным сетям каналы передачи и физические цепи.
Рисунок 3
Наиболее развитой сетью ЕСТ РК является СТОП. Архитектура СТОП представлена на рисунке 4:
местная первичная сеть (МС),
внутризоновая первичная сеть (ВзПС),
магистральная первичная сеть.

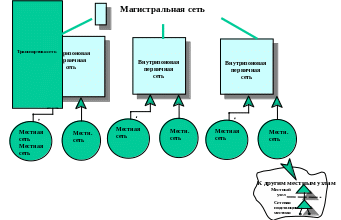

Рисунок 4
В настоящее время трехуровневое представление первичной сети все чаще заменяется двухуровневым (рисунок 5): транспортная сеть и сеть доступа (абонентская сеть).
СЕТЬ ДОСТУПА
Рисунок 5
Сеть телекоммуникаций общего пользования Республики Казахстан (СТОП РК) - составная часть ЕСТ Республики Казахстан. СТОП РК имеет территориальное деление: магистральные, внутризоновые и местные участки.
Магистральная первичная сеть – часть первичной сети ЕСТ РК, обеспечивающая соединение между собой типовых каналов передачи и сетевых трактов разных внутризоновых первичных сетей общего пользования на всей территории страны. По территориальному признаку и назначению первичные и вторичные сети подразделяются на магистральные (междугородные для вторичных сетей), внутризоновые (зоновые) и местные (городские, сельские, комбинированные) сети, а также международные сети телекоммуникаций. Магистральные и внутризоновые первичные сети связи являются основой транспортной сети телекоммуникаций в составе СТОП РК.
Внутризоновая первичная сеть - технологически сопряженные междугородные сети телекоммуникаций, образуемые в пределах территории одной или нескольких областей Республики Казахстан.
Местные первичные сети на участке «местный узел – оконечное устройство» являются сетями доступа.
На основе типовых каналов передачи и физических цепей первичной сети с помощью узлов и станций коммутации организуются различные вторичные сети. Вторичная сеть представляет собой совокупность коммутационных станций, узлов коммутации, оконечных абонентских устройств и каналов вторичной сети. Вторичные сети могут быть магистральными и местными. Вторичные сети обеспечивают транспортировку, коммутацию, распределение сигналов в службах телекоммуникации. На базе вторичных сетей организуются системы телекоммуникаций, представляющие собой комплекс технических средств, осуществляющих электросвязь определенного вида, и включающие в себя соответствующую вторичную сеть и подсистемы: нумерации, сигнализации, учета стоимости расчета с абонентами, технического обслуживания и управления. Вторичные сети могут различаться по признакам, определяемым структурой сети телекоммуникаций, и другими характеристиками, например, типом используемого канала, скоростью передачи сигналов, способом установления соединения, качественными показателями, надежностью.
Во вторичных сетях связи могут создаваться коммутационные станции и узлы коммутации каналов, пакетов, сообщений. Узел коммутации обеспечивает организацию каналов электросвязи вторичной сети и их коммутацию. Коммутационная станция обеспечивает организацию каналов электросвязи и соединение через канал электросвязи двух или более оконечных абонентских устройств. Вторичные сети телекоммуникаций, в первую очередь, классифицируются по виду передаваемых сообщений и по назначению. По виду передаваемых сообщений различают сети: телефонные, передачи данных, технологические (телесигнализации и телеуправления).
Основным требованием к ЕСТ РК в целом, и к ее подсистемам в частности, является обеспечение показателей надежности сетей и систем связи в соответствии с требованиями МСЭ-Т и нормативно-технических документов Республики Казахстан.
К основным требованиям также относятся:
преемственность наборов услуг, предоставляемых различными системами и сетями (службами) в составе ЕСТ РК, которая должна быть обеспечена при переходе от одного поколения систем к следующему;
технологическая совместимость систем и сетей, включая:
согласованность физических и протокольных уровней передачи информации для различных систем – аппаратная совместимость оборудования различных производителей, соответствие стандартов, наличие необходимых преобразователей, использование многорежимных терминалов и др.;
совместное обеспечение необходимой надежности и качества связи, включая гарантированный доступ к определенной части сетевых ресурсов;
согласованность по адресации и управлению;
согласованность организационно-технических решений;
экономическая согласованность.
Принципы построения СМП (сеть магистральная первичная), ВзПС (внутризоновая первичная сеть) в составе ЕСТ РК определяются требованиями, предъявляемыми к этим сетям в части надежности и живучести. Эти требования аналогичны требованиям, которые предъявляются к структуре аналоговой первичной сети. Структура СМП, ВзПС ЕСТ РК должна обеспечить передачу сообщений класса I, II, III, структура местных первичных сетей – класса II, III с заданными показателями надежности.
ЕСТ РК должна базироваться на принципе организационно-технического единства, заключающемся в проведении единой технической политики, применении единого комплекса максимально унифицированных технических средств, единой номенклатуры типовых каналов и сетевых тактов, построения единой для первичных и вторичных сетей системы управления.
Организация взаимодействия магистральных операторов связи с другими операторами связи должна осуществляется в соответствии с законодательством Республики Казахстан, нормативными документами отрасли "Связь" и стандартами, которые действуют на территории Республики Казахстан, и разрабатываемыми с учетом международных рекомендаций МСЭ-Т, ETSI, ECTRA, в соответствии с «Правилами присоединения сетей телекоммуникаций, пропуска трафика, организации взаимодействия и проведения взаиморасчетов операторами связи и владельцами сетей, составляющих Единую сеть телекоммуникаций Республики Казахстан». При этом должны соблюдаться следующие принципы:
обязательность подключения сетей;
отсутствие дискриминации;
единый и справедливый принцип расчета тарифов на предоставление услуг присоединения;
прозрачность и стоимостная ориентация.
