7.5 Выбор и проверка трансформаторов напряжения

Трансформаторы напряжения (ТН) предназначенные для преобразования высокого напряжения в низкое напряжение стандартного значения (обычно 100 или 100 ), удобное для измерения, а также для питания катушек напряжения измерительных приборов и реле, устанавливаемых на каждой секции сборных шин. ТН выбирают по исполнению, конструкции и схеме соединения обмоток, номинальному напряжению, классу точности и вторичной нагрузке.

Трансформатор напряжения 10 кВ на ГПП выбираем по конструкции, схеме соединения; , где - номинальное напряжение сети, к которой присоединяется трансформатор напряжения, кВ; - номинальное напряжение первичной обмотки трансформатора, кВ; класс точности. Проверку ТН осуществляют по мощности вторичной обмотки для выбранного класса точности:

,

где - расчетная мощность, потребляемая вторичной цепью, ВА;

- номинальная мощность вторичной цепи трансформатора напряжения, обеспечивающая его работу в заданном классе точности, ВА.

Выбираем трансформатор напряжения марки НОМ-10-У2.

Таблица 23 - Выбор трансформатора напряжения

Наименование прибора	Количество	Sпр,В·А	Sпр,В·А
Вольтметр Э-365-1	1	3	3
Счетчик СЭТУ.ТМ.02	11	2,5	27,5

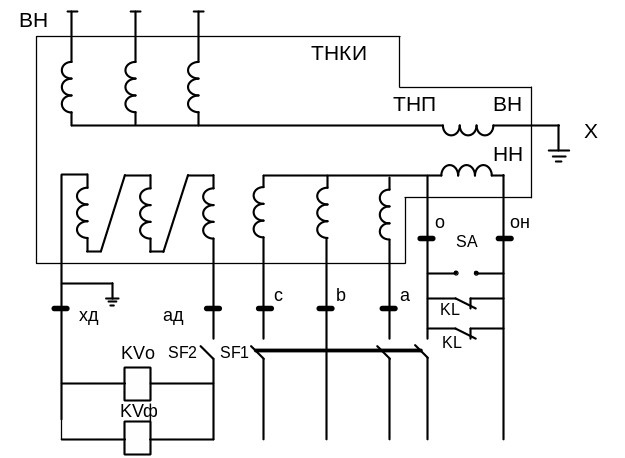

Рисунок 13 - Схема подключения измерительных приборов к ТН.

кВ; класс точности 0.5;

В·А ВА.

Трансформатор напряжения подобран правильно.

7.6 Выбор и проверка коммутационных аппаратов 0,4 кВ

К аппаратам, устанавливаемым в сетях низкого напряжения, относятся рубильники, предохранители, автоматы, трансформаторы тока и напряжения.

Выключатели автоматические (автоматы) служат для коммутации электрических цепей в нормальном режиме и отключения тока: при коротких замыканиях, перегрузках и недопустимых снижениях напряжения.

При выборе аппаратов к ним должны предъявляться требования надежности и безопасности в работе при наименьших затратах.

Все аппараты должны:

• соответствовать условиям окружающей их среды и роду;

• удовлетворять условиям работы в нормальном режиме;

• быть устойчивыми к токам КЗ.

На магистральных и радиальных линиях 0,4 кВ основным коммутационным аппаратом является рубильник. Произведем его выбор.

Максимальный ток на линии 0,4 кВ «3-1» - 166,5 А.

Предварительно выбираем рубильник 0,4 кВ марки ВР32, Iном=250 А.

Таблица 24 - Выбор рубильников 0,4 кВ

Условия выбора	Каталожные данные аппарата	Расчетные параметры цепи
	кВ	кВ
	А	А

Выбираем для защиты отходящих от КТП 10/0,4 кВ к распределительным силовым пунктам 0,4 кВ линий предохранители марки ПН-2-250 [10] с номинальным током плавкой вставки 200 А и номинальным током отключения 100 кА.

Таблица 25 - Выбор и проверка предохранителей 0,4 кВ

Условия выбора	Каталожные данные аппарата	Расчетные параметры цепи
	В	В
	А	А
	кА	кА
