7.4 Выбор и проверка трансформаторов тока

Для контроля за режимом работы электроприемников, а также производства коммерческого расчета с энергоснабжающей организацией применяют контрольно-измерительные приборы на подстанциях, присоединяемые к цепям высокого напряжения через измерительные трансформаторы тока и напряжения.

Трансформаторы тока (ТТ) предназначены для измерения тока в установках высокого и низкого напряжения и изоляции измерительных приборов и устройств РЗ от высокого напряжения.

Трансформаторы тока выбираются по номинальному напряжению, номинальному первичному току и проверяются по электродинамической и термической стойкости к токам КЗ. Особенностью выбора трансформаторов тока является выбор по классу точности и проверка на допустимую нагрузку вторичной цепи. Трансформаторы тока для присоединения счетчиков, по которым ведутся коммерческие расчеты, должны иметь класс точности 0,5. Для технического учета допускается применение трансформаторов тока класса точности 1, для включения указывающих электроизмерительных приборов – не ниже 3, для релейной защиты – класс 10(Р). Чтобы погрешность трансформатора тока не превысила допустимую для данного класса точности, вторичная расчетная нагрузка не должна превышать номинальную , задаваемую в каталогах.

Индуктивное сопротивление токовых цепей невелико, поэтому принимают Вторичная нагрузка состоит из сопротивления приборов, соединительных проводов и переходного сопротивления контактов:

. (7.7)

Для определения сопротивления приборов, питающихся от трансформаторов тока, необходимо составить таблицу – перечень электроизмерительных приборов, устанавливаемых в данном присоединении. Суммарное сопротивление приборов рассчитывается по суммарной мощности, Ом:

, (7.8)

где – суммарная мощность, потребляемая приборами, В·А;

– номинальный ток вторичной обмотки трансформатора, А.

Сопротивление контактов принимают 0,05 Ом при двух-трех и 0,1 – при большем количестве приборов.

По напряжению и току первичной обмотки выбираем трансформатор тока марки ТОЛ-10 [12], класс точности обмоток для измерения 0,5, для релейной защиты – 10Р.

Таблица 20 - Выбор и проверка трансформаторов тока вводов 10 кВ силовых трансформаторов

Условия выбора	Каталожные данные аппарата	Расчетные параметры цепи
	кВ	кВ
	А	А
	кА	кА
	кА2/3с	кА2/с
	Ом	Ом

Таблица 21 - Выбор и проверка трансформаторов тока отходящих от шин ГПП КЛ 10 кВ

Условия выбора	Каталожные данные аппарата	Расчетные параметры цепи
	кВ	кВ
	А	А
	кА	кА
	кА2/3с	кА2/с
	Ом	Ом

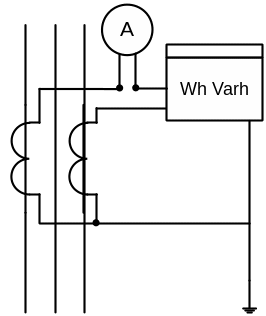

Трансформаторы тока включены в сеть по схеме «неполной звезды» (подключены к двум крайним фазам) на разность токов двух фаз (рисунок 12).

Рисунок 12 - Схема подключения измерительных приборов к вторичной обмотке ТТ

Чтобы трансформатор тока не вышел за заданные пределы класса точности, необходимо выполнение условия:

. . (7.9)

Таблица 22 - Наименование приборов, подключаемых ко вторичной обмотке ТТ

Наименование прибора	Количество	Sпр.А,ВА	Sпр.С,ВА
Амперметр Э-365-1	1	10,1	-
Счетчик СЭТУ.ТМ.02	1	12,5	12,5

Суммарное сопротивление приборов рассчитывается по суммарной мощности:

Ом.

Сопротивление соединительных проводов определяем по площади сечения и длине проводов (при установке приборов в шкафах КРУ l = 6 м, т.к. схема соединения – неполная звезда, то ):

мОм. (7.10)

Сопротивление контактов r_к принимаем 0,1 Ом (т.к. приборов более 3), тогда Ом.

Трансформатор тока по условиям проверки подходит.
