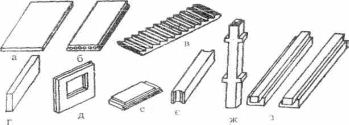

Схеми залізобетонних виробів для промислово-цивільного будівництва.

а – панель перекриття без пустот;

б - – панель перекриття з круглими пустотами;

в – сходовий марш;

г – прогін;

д – стінова панель;

е – сходова площадка;

є – ригелі;

ж – фундаментальний блок;

з – колона

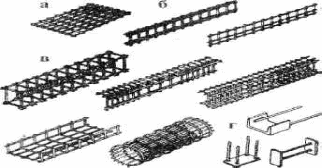

Схеми арматури залізобетонних виробів.

а) сітка;

б) плоскі каркаси;

в) просторові каркаси;

г) закладні деталі

Рис.2.1.Похила галерея.

Рис.2.2.Котел для утворення пари.

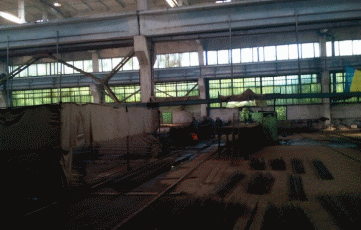

Рис.2.3.Арматурний цех.

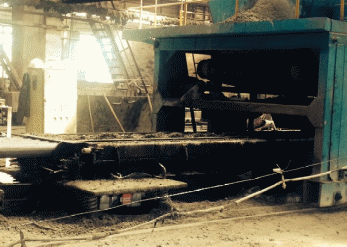

Рис .2.4.Агрегатно-потокова лінія.

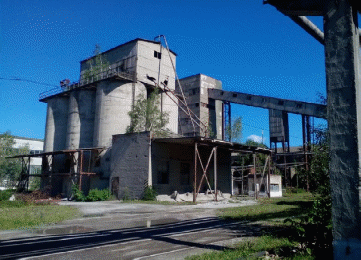

Рис.2.5.Силоси.

Здолбунівський цегельний завод

Історія

Завод засновано в 1926 році поміщиком Яндурою. Глину мішали кіньми в великих чанах. Випалювали в кільцевій печі, яка до сьогоднішнього дня не збереглася. Випалювали цеглу тільки вугіллям. Повністю було ручне виробництво. Цегла була набагато міцніша ніж зараз і привабливіша на зовнішній вигляд, але виробляли мало. Після війни, в 1944 році завод відбудували і він став випускати цеглу. Спочатку в основному була ручна праця.

Модернізація заводу почалася в 50-х роках. В 1956 побудували тунельну піч в якій ще випалювали вугіллям, а вже в 70 роках почали випалювати газом. В 72 році був побудований ще один цех який випускав цеглу і який відразу був механізований. Цегла була хорошої якості. Під час перебудови цей цех закрили і зараз там іде реконструкція.

ВАТ "Здолбунiвський завод будiвельних матерiалiв" входить до складу Української Державної Корпорацiї Укрбудматерiали. Структура виробництва складається з: - кар'єр; - цех основного виробництва; - вiддiлу збуту та постачання; - допомiжнi служби: а) ремонтно-технiчна; б) електроцех; в) ремонтно-будiвельний цех.

Основним видом дiяльностi Товариства є виробництво цегли керамiчної повнотiлої. Динамiчний розвиток будiвельної галузi зумовлює пiдвищений попит на продукцiю пiдприємства. Основними споживачами цегли є ЗАТ "Рiвнебуд", Захiдлiспромторг, Iскра м. Здолбунiв, Луцький домобудiвний комбiнат, Осма ЛТД, Промжитлобуд-2, Реноме-Євробуд. Пiдприємство розширює клiєнтську базу та ринки збуту, проводе систематичну роботу по покращенню продукцiї. Товариство проводить розробку Жалянського родовища глин. Велика зношенiсть основних фондiв. ВАТ "Здолбунiвський завод будiвельних матерiалiв" випускає сертифiковану продукцiю, цеглу М-100, М-75. Особливим попитом користується М-100. Основними конкурентами в областi є ВАТ "Рiвненський завод будматерiалiв"

Технологія виробництва цегли

Завод випускає керамічну цеглу будівельну повнотілу.

Основною сировиною являється суглинок здолбунівського родовища, який знаходиться на відстані двох кілометрів від заводу . Добувається екскаватором, доставляється в цех вагонкою, яку везе тепловоз. Добавляється ще пластична глина кривинського родовища, яка має білий колір і вигораючі для рівномірного випалювання цегли. Навколо заводу знаходяться три живильники для кожного компонента окремо, які подаються стрічковими конвеєрами. Суміш перемішується, подріб подрібнюється і поступає в двох вальний змішувач, де зволожується до потрібної вологості.

Автоматукладчик: 24 рамки, на рамці 13-14 цеглин (приблизно 300 цеглин на вагон), ці вагонки потім перевозяться у сушила. 15 сушильних камер, довжина кожної камери 36 метрів, цег ла сохне в цих камерах до 30 годин, волога при формуванні 18 %. Суха цегла виходить вологістю 8-10 %, з протилежної сторони подається теплоносій, який завдяки вентиляторам перетягує повітря вверх-вниз завдяки чому чому відбувається сушка цегли, температура носія 85^о на вході, на виході 35^о .

Довжина печі 38 метрів, у печі знаходиться по 26 вагонів. Вся довжина печі поділена 4 зони: зона підготовки, де цегла прогрівається до температури 680 градусів; зона випалу де цегла вже прогрівається до температури 860 – 900 градусів;третя зона – закалу (820-840 градусів), потім іде зона остигання, цегла випалюється газом і в середину ще запресовуються ще відходи вуглезбагачення, для того щоб додатково створити в середині вагонки додаткову температуру щоб цегла випалювалась більш рівномірно по своїй структурі . В зоні підготовки стоїть сім пар горілок, на який подається газ.

Після випалу цегли, її ставлять на піддони.Є два типи піддонів. Звичайні піддони на які вкладається 270 цеглин ялинкою та євро піддони на які укладаємо 314 шт.

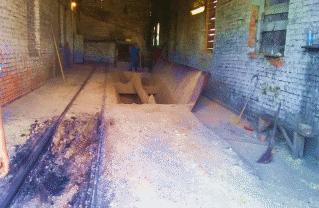

Рис.3.1.Подавач основної глини.

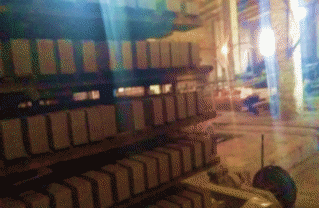

Рис.3.2.Автоукладчик.

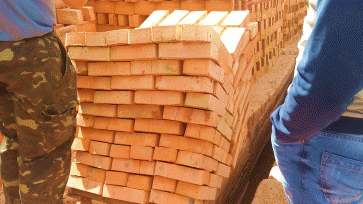

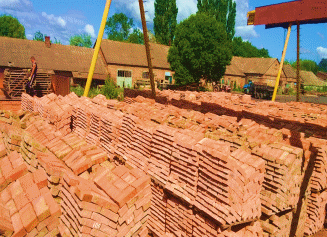

Рис.3.3 Готова рядова цегла.

Обладнання

За останнi 5 рокiв було придбано ОЗ третьої групи з метою полiпшення виробничого процесу. Придбання активiв було здiйснено за власнi кошти пiдприємства.

Частка власних ОЗ виробничого призначення складає:100%

Пiдприємство систематично проводить ремонт та модернiзацiю ОЗ, ступiнь зношеностi, яких досить велика. Будiвництво печi ведеться господарським способом, без залучення пiдрядних органiзацiй за власнi кошти пiдприємства.

На пiдприємствi застарiле матерiально-технiчне обладнання, що значно ускладнює основне виробництво, особливо в умовах нових економiчних взаємовiдносин.
