Штифтовые соединения. Обозначение штифтов. Контроль элементов штифтового соединения.
Условное обозначение штифта включает:
- слово "Штифт";
- обозначение типа (тип 1 не указывают, не указывают и другие, если тип однозначно определяется стандартом);
- размеры (диаметр d и длину L штифта, при необходимости с указанием поля допуска диаметра);
- обозначение стандарта.
Примеры обозначений штифтов:
Штифт 10 m6 × 60 ГОСТ 3128 – 70 – штифт диаметр 10 мм, длина 60 мм.
Штифт 8 h11 × 45 штифт диаметр 8 мм и длина 45 мм
Контроль элементов штифтового соединения
Контроль размеров штифтов осуществляют при их изготовлении, причем контроль наружных размеров не представляет сложности и осуществляется традиционными методами. При использовании стандартных штифтов контроль элементов штифтового соединения включает контроль размеров отверстий под штифты и контроль координирующих размеров, определяющих положение осей отверстий.
Контроль диаметров отверстий можно осуществлять универсальными средствами измерений, имеющими соответствующие диапазоны измерений, или калибрами-пробками. Для контроля глубины глухих отверстий в корпусных деталях можно использовать глубиномеры или специальные шаблоны (жесткие калибры).
Для контроля расположения парных штифтовых отверстий широко используются комплексные проходные калибры, с помощью которых осуществляется контроль межосевого расстояния с учетом погрешностей расположения отверстий (отклонения от перпендикулярности осей базовому элементу). В соответствии с принципом Тейлора проходной калибр для контроля расположения парных штифтовых отверстий представляет собой общее основание, на котором размещены два выступающих цилиндра наибольшего предельного размера, расположенные «идеальным образом» (с номинальным межосевым расстоянием и параллельными осями). Длина рабочих поверхностей цилиндров должна соответствовать длине сопряжения.
Универсальными средствами измерений, пригодными для контроля размеров и расположения парных штифтовых отверстий являются измерительные микроскопы. Контроль сквозных отверстий осуществляют в проходящем свете, контроль глухих отверстий – в отраженном свете.
Шпоночные соединения. Обозначение шпонок. Контроль элементов деталей шпоночного соединения.
Шпонка - деталь, устанавливаемая в разъем двух соединяемых деталей и препятствующая их взаимному перемещению. Применяется чаще всего для передачи вращающего момента. По характеру работы различают ненапряженные (призматические и сегментные) и напряженные (клиновые и тангенциальные) шпонки, а также неподвижные и подвижные шпоночные соединения.
Классификация соединений в зависимости от формы шпонки: соединения призматическими шпонками, соединения клиновыми шпонками, соединения тангенциальными шпонками, соединения сегментными шпонками, соединения цилиндрическими шпонками.

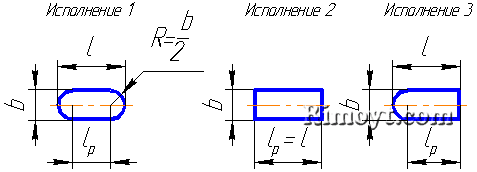

Призматические шпонки применяют для неподвижных и подвижных соединений. В случаях, когда ступица должна перемещаться вдоль вала, устанавливают направляющие или скользящие призматические шпонки. Шпоночные пазы на валах выполняют фрезерованием дисковой (предпочтительнее, так как быстрее и точнее) или концевой фрезой, в ступицах – протягиванием или долблением. Концы призматических шпонок могут скругленными или плоскими (на рисунке).
Условное обозначение
В условном обозначении призматической шпонки указывают номер исполнения (кроме исполнения 1), размеры поперечного сечения bхh, длину шпонки l и номер стандарта. Призматическая шпонка исполнения 1 (скругленная с двух сторон) и размерами b = 8 мм, h = 7 мм, l = 18 мм: Шпонка 8х7х18 ГОСТ 23360-78.
Шероховатость поверхностей шпоночного паза выбирается в зависимости от полей допусков размеров шпоночного соединения и лежит в интервале Ra= 3,2…6,3 мкм.
Для контроля используются два метода: дифференцированный (поэлементный) и комплексный. Для реализации первого метода универсальные средства измерения. Выбор того или иного средства измерения определяется возможностью его использования с учетом конкретной конфигурации детали и обеспечения необходимой точности измерения. Этот метод целесообразно применять на стадии отладки технологического процесса или при анализе деталей, он требует больших затрат времени и квалификации персонала.
Комплексный контроль стандартизованных шпоночных пазов осуществляют калибрами Ширину пазов вала и втулки проверяют пластинами, имеющими проходную и непроходную стороны.
