Коломенский Институт (филиал)

Московского Государственного Открытого Университета

Кафедра автоматики и электроники в машиностроении

Отчет по учебно-вычислительной практике на тему:

Использование Mathcad для расчетов по электротехнике, электронике и автоматике

Вариант №6

Выполнили студенты группы И-31

Макеева Я., Семина Т.

Проверил преподаватель:

Григорченко Н.А.

Дата защиты____________________

Оценка_________________________

Коломна

2011

Содержание:

Расчет линейного усилителя…………………………………….…………...стр.3

Расчет переходных процессов в линейных электрических цепях с сосредоточенными элементами……………………………………….……стр 10

Расчет характеристик линейных систем…………………………………...стр 16

Расчет линейного усилителя

Исходные данные для расчета:

Выполнить расчет однокаскадного усилителя на биполярном транзисторе по схеме с общим эмиттером в режиме малого сигнала по методике, изложенной в методическом пособии.

Принципиальная электрическая схема усилителя

Исходные данные:

1. Режим по постоянному току:

2. Параметры физической эквивалентной схемы

Коэффициенты передачи тока соответственно в схемах с общим эмиттером и общей

базой

Сопротивление прямо смещённого эмиттерно -базового перехода

Ёмкость эмиттерно -базового перехода

Сопротивление базы

Активная ёмкость коллекторного перехода

Пассивная ёмкость коллекторного перехода

Сопротивление коллекторного перехода

3. Параметры эквивалентного четырёхполюсника

4. Основные характеристики усилителя

Устойчивый коэффициент усиления по напряжению

Оценка сопротивления нагрузки

Входное сопротивление на частоте f_cp

Выходное сопротивление на

частоте f_cp

Коэффициент усиления по напряжению на частоте f_cp

Коэффициент усиления по току на частоте f_cp

5. Элементы цепей смещения

Сопротивление фильтра

Ёмкость фильтра по питанию

Сопротивление в цепи эмиттера

Блокирующая ёмкость С ₃

Сопротивление R1 делителя базы

Сопротивление R2 делителя базы

Разделительная ёмкость С₁

6. Параметры параллельного контура

7. Частотные характеристики контура

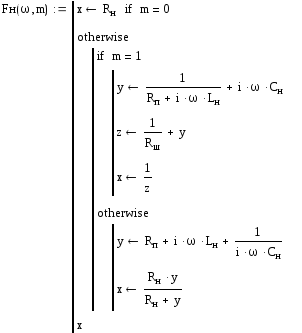

Программа определения нагрузки

m=0 - активная нагрузка

m=1 - параллельный контур

m=2 - последовательный контур

Программа вычисления параметров эквивалентного четырёхполюсника

Программа вычисления частотной характеристики

Амплитудно - частотная характеристика

Фазо –частотная характеристика

Расчёт переходных процессов в линейных электрических цепях с сосредоточенными элементами

Исходные данные для расчета:

Выполнить расчет переходного процесса в линейной электрической цепи по методике, изложенной в методическом пособии.

Исходные данные:

Определение источника напряжения

m=0 - E1

m=1 - E1*sin(*t+)*e^-*t

m=2 - однополярный импульс длительностью Ti

m=3 - биполярный импульс длительностью Ti

m=4 - меандр

Реакция схемы на замыкание ключа S1(первый ключ) при m=0

Y1 - ток в индуктивности L1

Y2 - напряжение на емкости C1

Реакция схемы на замыкание ключа S2 в момент времени t=T1

Реакция схемы на замыкание ключа S1(первый ключ) при m=1

Y1 - ток в индуктивности L1

Y2 - напряжение на емкости C1

Реакция схемы на замыкание ключа S2 в момент времени t=T1

Реакция схемы на замыкание ключа S1(первый ключ) при m=2

Y1 - ток в индуктивности L1

Y2 - напряжение на емкости C1

Реакция схемы на замыкание ключа S2 в момент времени t=T1

Реакция схемы на замыкание ключа S1(первый ключ) при m=3

Y1 - ток в индуктивности L1

Y2 - напряжение на емкости C1

Реакция схемы на замыкание ключа S2 в момент времени t=T1

Реакция схемы на замыкание ключа S1(первый ключ) при m=4

Y1 - ток в индуктивности L1

Y2 - напряжение на емкости C1

Реакция схемы на замыкание ключа S2 в момент времени t=T1

Расчёт характеристик линейных систем

Исходные данные для расчета:

Выполнить расчет характеристик линейных систем по методике, изложенной в методическом пособии.

Исходные данные:
