9) Параллельная работа трансформатора.

При параллельной работ – улучшенное резервирование электроснабжения потребителя, отключ. часть трансформатора при меньшей нагрузке. Упрощенная организация профилактического ремонта.

Для включения трансформаторов на параллельную работу необходимо:

К1=К2; Uк1=Uк2; равенство групп соединения трансформаторов.

При не соблюдении возн.

K%= ®100% < ±0,5% - разрешено

Рекомендуется, чтобы отношение номинальных мощностей трансформаторов, включаемых на параллельную работу, не превышало 3:1

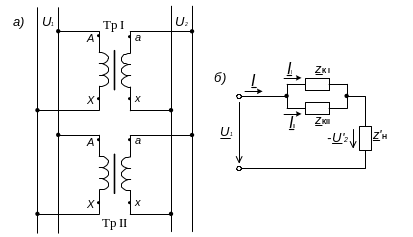

Схема включения трансформаторов при параллельной работе (а) и схема их замещения (б)

Векторная диаграмма напряжений в случае параллельного включения трансформаторов с группами соединений 11 и 12

10)Автотрансформатор, многообмоточный трансформатор.

Автонтрансформатор – это трансформатор у которого вторичная обмотка является частью первичной, служит он для получения нескольких вторичных U или для плавного регулирования U.

В первом случае от первичной обмотки делают отводы, поэтому вторичные напряжения – дискретные, нерегулируемые величины.

Во втором случае напряжение U₂ регулируется от 0 до U₁

Автотрансформаторы с нерегулируемым

выходным напряжением (а) и с регулируемым (б)

Е сли к первичной обмотке AX с числом витков w₁ подвести напряжение U₁, а вторичную обмотку оставить разомкнутый, то ток, проходя по первичной обмотке, создаст магнитный поток Ф, который будет индуктировать в каждом витке обмотке ЭДС E_в. Тогда ЭДС в обмотке AX , а в части обмотки . Отношение данных ЭДС есть коэффициент трансформации k,

При подключении нагрузки z_н появится ток I₂. Пренебрегая потерями в автотрансформаторе, можно написать, что U₁ I₁ ≈ U₂ I₂, т.е. мощность, подведенная к автотрансформатору, равна мощности, полученной от него. Тогда U₁ / U₂ ≈ I₂ / I₁, т.е. имеем такое же соотношение, что и у обычного трансформатора.

По первому закону Кирхгофа:

т.е. мощность вторичной обмотки состоит из двух составляющих – электрической S_ЭЛ, поступающей из сети, и электромагнитной S_ЭМ, поступающей из вторичной обмотки ах, куда она передается электромагнитным путем при помощи потока Ф. Так как электромагнитным путём во вторичную обмотку передается только часть всей мощности, то это позволяет уменьшить сечение магнитопровода, что дает экономию стали и снижает потери в ней.

Многообмоточный трансформатор имеет одну первичную и несколько вторичных обмоток, рассчитанных на разные напряжения. Первичная обмотка рассчитывается исходя из суммарной мощности вторичных обмоток.

Многообмоточные трансформаторы большой мощности широко применяются в промышленности, особенно там, где номинальные нагрузки вторичных цепей сдвинуты во времени.

Силовые многообмоточные трансформаторы малой мощности применяются для питания устройств автоматики, радио, связи и т. д. Такие трансформаторы мощностью от нескольких единиц до нескольких со­тен вольт-ампер изготовляют на частоту   Гц и выше.

На рис. 1.31 показана принципиальная схема силового многообмоточного трансформатора, применяемого в электронных устройствах. Первичная обмотка этого трансформатора разделена на две части, каждая из которых имеет выводы, позво­ляющие включать трансформатор в сеть с напряжением 127 и 220 В. При включении трансформатора в сеть с напряжением 127 В клеммы 1 и 2 или 3 и 4 соединяют попарно.

Рис. 1.31. Электрическая принципиальная схема многообмоточного трансформатора



В этом случае обе части первичной обмотки оказываются соединенными параллельно. При включении трансформатора в сеть с напряжением 220 В части обмотки соеди­няют последовательно, для чего замыкают клеммы 2 и 3. Для уменьшения помех, проникающих из сети, между первичной и вторичными" обмотками помещают экранирующую обмотку, один конец которой заземляют.

Многообмоточный трансформатор заменяет несколько двухобмоточных, он дешевле, имеет меньшие габариты и вес
