Лабораторна робота № 15.
Тема: Дослідження логічних операцій арифметико-логічного пристрою.
Мета: змоделювати виконання логічних операцій арифметико-логічного пристрою, порівняти отримані практичні результати з теоретичними розрахунками.
Завдання лабораторної роботи.
1.Змоделюйте виконання логічних операцій арифметико-логічного пристрою за допомогою мікросхеми 74181, яка знаходиться в наборі цифрових арифметичних пристроїв Electronics Workbench (рис. 15.1).

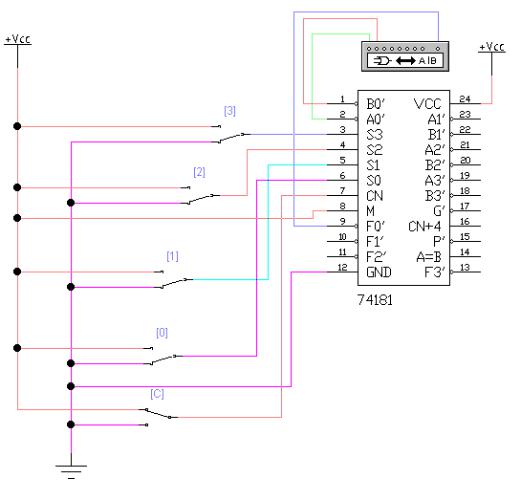

Рис. 1. Моделювання виконання логічних функцій арифметико-логічного пристрою
2. Накресліть таблицю логічних операцій арифметико-логічного пристрою:
№ |
|
Код операції |
|
Логічні операції (М=1, С=1) |
||
|
|
|
|
|||
S3 |
S2 |
S1 |
S0 |
|||
|
|
|||||
1 |
0 |
0 |
0 |
0 |
|
|
2 |
0 |
0 |
0 |
1 |
|
|
3 |
0 |
0 |
1 |
0 |
|
|
4 |
0 |
0 |
1 |
1 |
|
|
5 |
0 |
1 |
0 |
0 |
|
|
6 |
0 |
1 |
0 |
1 |
|
|
7 |
0 |
1 |
1 |
0 |
|
|
8 |
0 |
1 |
1 |
1 |
|
|
9 |
1 |
0 |
0 |
0 |
|
|
10 |
1 |
0 |
0 |
1 |
|
|
11 |
1 |
0 |
1 |
0 |
|
|
12 |
1 |
0 |
1 |
1 |
|
|
13 |
1 |
1 |
0 |
0 |
|
|
14 |
1 |
1 |
0 |
1 |
|
|
15 |
1 |
1 |
1 |
0 |
|
|
16 |
1 |
1 |
1 |
1 |
|
|
3.За допомогою ключів 3, 2, 1, 0 подайте на схему необхідні коди операцій згідно таблиці.
4.Відкрийте меню логічного конвертора.
5.Натисніть по черзі кнопки
(отримати таблицю істинності),
(отримати логічну функцію) та
(спростити логічну функцію).
6.Запишіть спрощену логічну функцію в таблицю.
7.Виконайте всі варіанти завдань.
8.Порівняйте отримані практичні результати з теоретичними розрахунками.
9.Зробіть висновок щодо виконаної роботи.
Висновок: Контрольні запитання.
1.Як називається головна частина процесора?
2.До яких операцій з двома числами зводяться всі арифметичні дії в АЛП?
3.В якому регістрі АЛП найчастіше залишається результат виконаної операції?
4.Які операції в АЛП виконує суматор?
5.Опишіть роботу арифметико-логічного пристрою за допомогою структурної схеми.
6.Якою англійською абревіатурою позначається арифметико-логічний пристрій?
7.За допомогою таблиці 10.1 опорного конспекту проаналізуйте логічні функції, які може виконувати АЛП.
8.Яким чином розрізняють АЛП залежно від прийнятої системи числення?
9.Яким чином розрізняють АЛП залежно від способу реалізації обчислювального процесу?
10.Поясніть принцип роботи АЛП паралельної та послідовної дії.
11.Що можна сказати про швидкість роботи АЛП паралельної та послідовної дії?
12.Яким чином розрізняють АЛП залежно від форми вираження чисел?
13.Які характеристики роботи АЛП залежать від його розрядності?
14.Яким чином розрізняють АЛП залежно від типу схеми?
Література.
1.Келим Ю. М. Вычислительная техника: Учеб. пособие для студ. сред. проф. образования. - М.: Издательский центр «Академия», 2005. - 384 с.
2.Карлащук В. И. Электронная лаборатория на IBM PC. Программа Electronics Workbench.– М.: Солон-Р, 2000.- 504 с.
