Послідовне та паралельне з’єднання провідників

Закон Ома для ділянки кола

Послідовне з’єднання провідників

Паралельне з’єднання провідників

Рівність потенціалів. Еквівалентні схеми

Якщо схема симетрична відносно осі, що проходить через точки входу і виходу струмів, то точки з однаковими

потенціалами знаходяться на кінцях симетричних резисторів. Тоді точки можна сумістити

Рівність потенціалів. Еквівалентні схеми

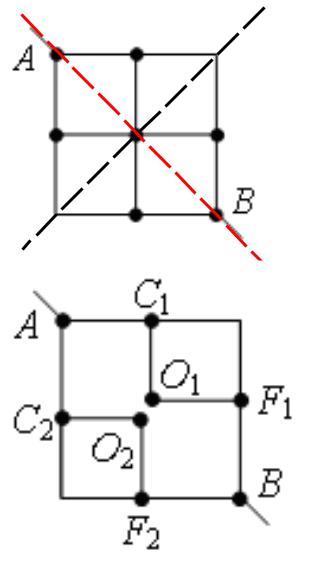

• Якщо схема симетрична відносно осі, яка перпендикулярна до лінії входу та виходу струмів, то

однакові потенціали мають точки які лежать на цій осі. Точки з однаковим потенціалом можна роз’єднати

Задачі

Загальний опір двох послідовно з’єднаних провідників 5 Ом, а паралельно з’єднаних 1,2 Ом. Визначити опір кожного провідника. (Відповідь: 2 Ом; 3 Ом)

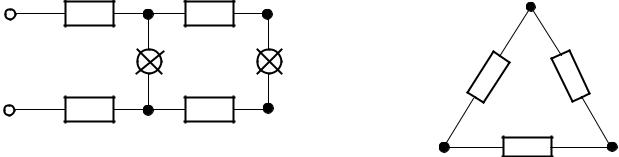

До джерела струму з напругою 12 В приєднано дві лампочки (рис. 12.1.). Опір ділянок кола r = r = r = r = r = 1,5 Ом. Опір лампочок R =R =R =36 Ом. Визначити напругу на кожній лампочці. (Відповідь: 10,3 В; 9,4 В)

Три резистори включені за схемою (рис.12.2.). Якщо резистори включені в коло в точках А і В, то загальний опір кола 20 Ом, а якщо в точках А і С, то загальний опір кола 15 Ом. Визначити опори резисторів, якщо R = 2R . (Відповідь: 20 Ом; 20 Ом;40 Ом)
