2 Описание детали
.doc2 Опис деталі
Корпус вузла має форму кільця з пазами і заточками. Деталь виготовлена зі сталі 12Х18Н10Т. Основна поверхню ø160 х L14, 2 виконана за 6-му квалітету (g6) і призначена для з'єднання вузла з корпусом насоса. Заточка ø140, 2хL14 і ø130 х L4 служать для ущільнення нерухомої обойми в корпусі.
Деталь представлена на заводському кресленні у вигляді розрізу, також зазначені необхідні види конструктивних частин деталі. Кількість перетинів, видів, розмірів достатнє, тому читання креслення можна зробити вільно з мінімальними витратами часу.
Технологічною вважається та деталь, яку можна отримати з мінімальними витратами часу та праці робітника і при цьому собівартість деталі повинна бути якомога меншою.
Розрізняють якісні і кількісні показники технологічності.
Якісні показники:
-
Матеріал деталі, способи одержання заготовки;
-
Базування і закріплення деталі при обробці і контролю;
-
Виставлення розмірів;
-
Допуски форми і взаємного розміщення;
-
Нетехнологічні конструктивні елементи;
Показники кількості:
-
Коефіцієнт використання заготовки;
-
Коефіцієнт використання матеріалу;
-
Коефіцієнт точності;
-
Коефіцієнт шорсткості;
Деталь виготовлена з матеріалу – Сталь 12Х18Н10Т
Замінники цієї сталі це: 08Х18Г8Н2Т, 10Х14Г14Н4Т, 12Х17Г9АН4, 08Х22Н6Т, 08Х17Т, 15Х25Т, 12Х18Н9Т.
Властивості сталі приведені нижче в таблиці.
Таблиця2.1 – Хімічні властивості сталі
Хімічний елемент |
% |
Кремній (Si), |
0.8 |
Марганець (Mn), |
2.0 |
Мідь (Cu), |
0.30 |
Нікель (Ni) |
9.0-11.0 |
Сірка (S), |
0.020 |
Титан (Ti) |
0.6-0.8 |
Воглуць (C), |
0.12 |
Фосфор (P), |
0.035 |
Хром (Cr) |
17.0-19.0 |
Таблиця2.2 – Механічні властивості сталі при 20 оС
Термообробка, властивості постачання |
Сечение, мм |
0,2, МПа |
B, МПа |
5, % |
, % |
Прутки. Гартування 1020-1100 °С, воздух, масло та вода. |
60 |
196 |
510 |
40 |
55 |
Прутки шліфовані, оброблені на задану твердість. |
|
|
590-830 |
20 |
|
Прутки нагартовані |
<5 |
|
930 |
|
|
Листи гарячекатані або холодне катані. Закалка 1000-1080 °С, вода або воздух. |
>4 |
236 |
530 |
38 |
|
Листи гарячекатані або холодне катані. Закалка 1050-1080 °С, вода или воздух. |
<3,9 |
205 |
530 |
40 |
|
Листи горячекатаные или холоднокатаные Нагартовані |
<3,9 |
|
880-1080 |
10 |
|
Поковки. Закалка 1050-1100 °С, вода та повітря. |
<1000 |
196 |
510 |
35 |
40 |
Проволока термообробка |
1,0-6,0 |
|
540-880 |
20 |
|
Труби безшовні гаряче деформовані без термообробки. |
3,5-32 |
|
529 |
40 |
|
Таблиця 2.3 – Технологічні властивості стали
Температура ковки - начала 1200, кінця 850. Діаметр до 350 ммохолоджуються на повітрі. |
Зварюваність – зварюваність без обмежень.Способи зварювання: РДС (електроди ЦТ-26), ЭШС і КТС.Рекомендується після зварювання термообробка. |
Оброблюваність різанням - в загартованим стані НВ 169 і B = 610 МПа K тв.спл. = 0,85, K б.ст. =0,35. |
Флукеночутливість – не чутлива |
Загулом можна зробити висновок, що матеріал - технологічний, так як має великий ряд замінників і хороші технологічні властивості.
У процесі обробки деталь в більшості випадків встановлюється в трикулачні патрон з розточувальними кулачками. При такій установці виникають дві технологічні бази: установча (позбавляє деталь трьох ступенів свободи) і подвійна опорна (позбавляє деталь двох ступенів свободи). В цілому деталь позбавляється п'яти ступенів свободи. Таким чином, базування і закріплення технологічно, тому що просто і не вимагає спеціальних складних пристроїв. Через те, що більша частина обробки буде вестися на верстатах з ЧПУ, в яких вже закладена достатня точність обробки, то контроль вимірювання профодять в тих місцях де найбільша точність поверхонь.
Проставлення розмірів технологічне.
Наявність на деталі допусків форми – радіального і торцевого биття робить деталь не технологічной так як затрудняє обробку поверхності з даними допусками.
Конструкція деталі передбачає ряд нетехнологічних елементів:
- Нестандартні фаски під кутом 30о, що ускладнюють програмування обробки поверхонь;
- Внутрішні канавки вимагають спеціального різального інструменту;
- Лиски вимагають введення додаткової операції.
Таблиця 2.4 – Кількісна оцінка технологічності
Назва поверхні |
Кількість |
Точність |
Якість |
1.Зовнішні циліндричні:
d175f9 d160g6 d165 d134 |
1 1 1 1 |
9 6 14 14 |
6,3 1,6 6,3 6,3 |
2.Внутрішні циліндричні: D140,2+0,1 D134 D130Н9 D108+0,3 D140H9 |
1 1 1 1 1 |
9 14 9 11 9 |
1,6 6,3 1,6 6,3 6,3 |
3. Лиски |
2 |
14 |
6,3 |
4. Лінійні (Торці): - чорнові - чистові |
5 2 |
14 14 |
6,3 1,6 |
5. Фаски |
10 |
14 |
6,3 |
6. Галтелі |
1 |
14 |
6,3 |
7. Отвір М10-7Н |
8 |
7 |
3,2 |
Всього |
37 |
12,19 |
4,99 |

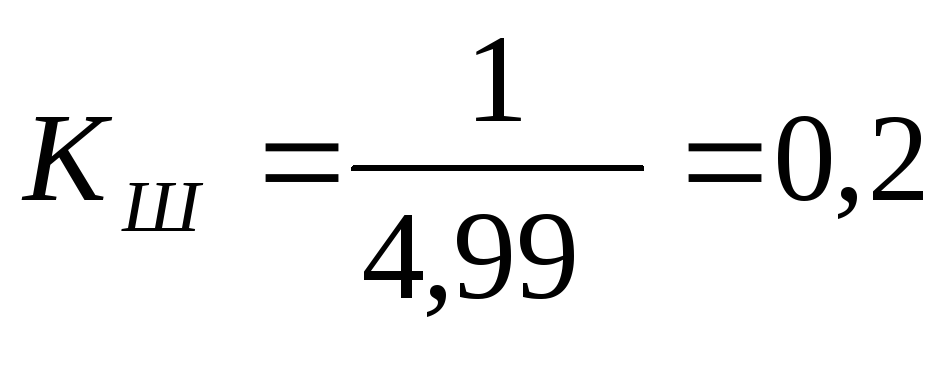

1 Коефіціент шорхості:
Де: - середня шорсткість поверхонь, мкм.
Розраховане значення коефіцієнта шорсткості менше допустимого (0,22<0,32), отже по даному параметру деталь технологічна.

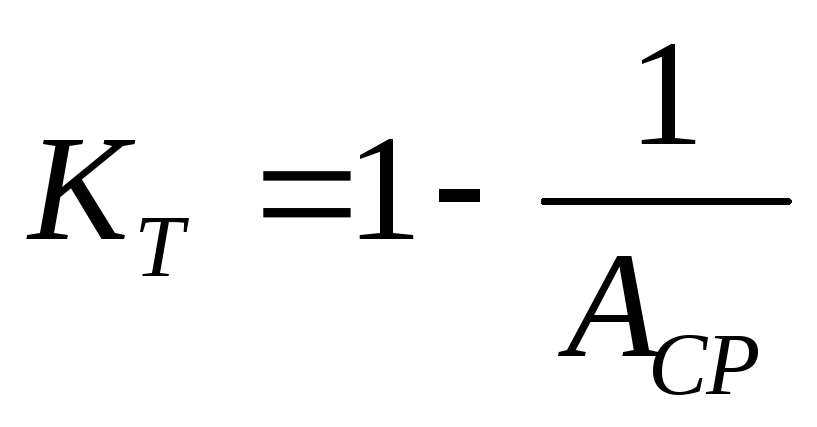

2 Коефіціент точності:

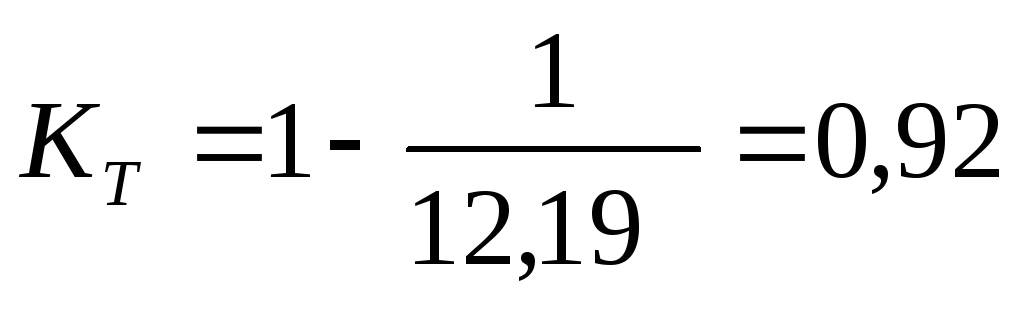

, де - середня точність поверхонь.
Розраховане значення коефіцієнта точності більше необхідного (0,92 > 0,8), отже по даному параметру деталь технологічна.
3 Коефіцієнт використання заготовки (заводський): Кз = 0,18 <0,7 - за цим показником деталь нетехнологічна.
4 Коефіцієнт використання матеріалу (заводський): Км = 0,17 <0,64 - за цим показником деталь нетехнологічна.
5 В цілому можна зробити висновок, що деталь технологічна, так як матеріал технологічний, коефіцієнти шорсткості і точності менше нормативного.
