Решение задачи № 16.

1. Число витков первичной обмотки:

где - площадь стержня трансформатора.

2. Сечение проводников первичной обмотки

Сечение проводников вторичной обмотки

где - эффективное сечение окна, приходящееся на одну обмотку трансформатора;

- сечение окна сердечника трансформатора.

3.Номинальные токи трансформатора

4. Номинальная мощность трансформатора

Задача № 17

При отсутствии паспортных данных асинхронного электродвигателя во время ремонта рассчитывают его некоторые параметры.

Исходные данные:

1. 4АН160М2 – исполнение электродвигателя.

2. n = 3000 об/мин – синхронная частота вращения ротора.

3. Д = 0,155 м – диаметр расточки статора.

4. l₁ = 0,150 м – полная длина сердечника.

5. Z₁ = 36 – число пазов статора.

6. В_δ = 0,7 Тл – магнитная индукция в воздушном зазоре.

7. К_Об = 0,92 – коэффициент обмоточный.

8. К_З = 0,70 – коэффициент заполнения паза.

9. ∆ = 4 А/мм² – плотность тока.

10. S_П = 1,68∙10^-8 м² – площадь паза статора.

11. U = 380 В – номинальное напряжение.

12. - число параллельных ветвей.

13. - коэффициент полюсного перекрытия.

14. К_Е = 0,95 – коэффициент, учитывающий падение напряжения в статорной цепи.

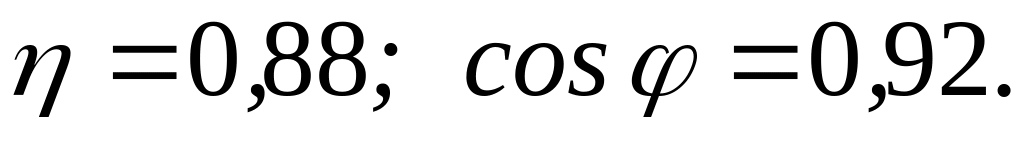

15.

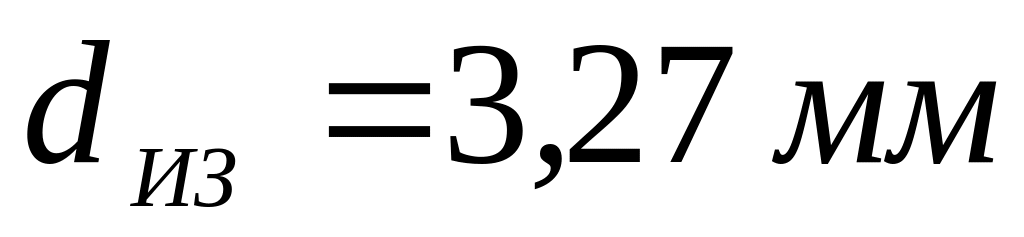

16. - двухсторонняя толщина изоляции провода.

17. f = 50 Гц – частота сети.

Рассчитать:

1. W – число витков в фазе.

2. d_ИЗ – диаметр изолированного обмоточного провода.

3. I_Ф – фазный ток статора.

4. Р^' – ориентировочную мощность на валу электродвигателя.

5. А – линейную нагрузку.

Решение задачи № 17.

1. Число витков в фазе определяется из выражения:

где – магнитный поток;

- полюсное деление;

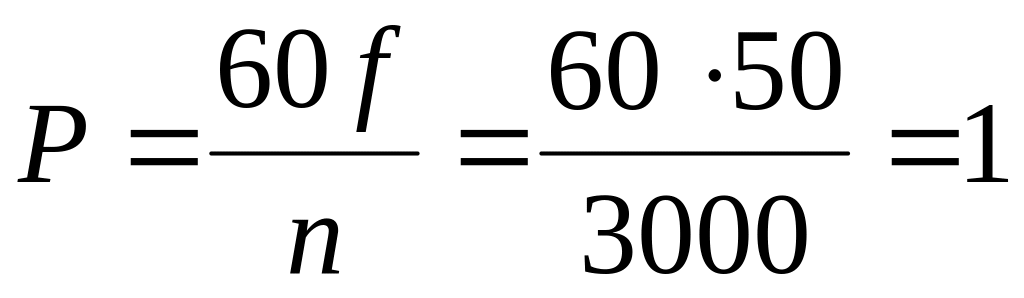

- число пар полюсов.

2. Диаметр изолированного обмоточного провода находится:

где - число элементарных проводников в пазу;

- число эффективных проводников на один паз;

- число элементарных проводников в одном эффективном проводнике.

Так как рассчитанный , берем , тогда:

диаметр голого провода

Соответственно сечение провода

3. Номинальный фазный ток:

4. Мощность на валу

где - полная мощность электродвигателя.

5. Линейная нагрузка определяется как:

Задача № 18

Асинхронные машины по заявке потребителя могут выполнены на любую возможную при заданной частоте тока скорость вращения. Однако во время ремонта расчетчик при отсутствии паспорта и обмотки машины должен определить и сообщить потребителю оптимальную скорость вращения машины, при которой наиболее полно используется сталь сердечника машины.

Исходные данные:

1. Д = 0,155 м – внутренний диаметр статора.

2. l = 0,11 м – полная длина сердечника машины.

3. h = 0,04 м – высота тела статора.

4. - коэффициент полюсного перекрытия.

5. В_δ = 0,7 Тл – магнитная индукция в воздушном зазоре.

6. В_а = 1,3 Тл – индукция в теле статора.

7. К_СТ = 0,93 – коэффициент заполнения пакета сталью.

Определить оптимальную скорость вращения асинхронной машины.
