3.2.2 Технология hdsl
Технология
HDSL
достаточно давно известная (с начала
90-х годов) по
применению на сетях связи.
Сначала появился вариант, который
для получения большей скорости при той
же дальности использовал три пары
проводов (рис. 3.16).
Рисунок 3.16 – Эволюция HDSL
Скорость передачи по каждой из пар при этом была 784 Кбит/с. Затем, был стандартизован двухпарный вариант, у которого скорость по каждой из пар была выше (1168 Кбит/с) при меньшей рабочей дальности (около 3 км на проводе 0,4 мм). Но даже в этом случае дальность оказывалась выше, чем у оборудования с линейным кодом HDB3.
Сегодня на сетях связи в основном используется вторая версия HDSL – HDSL2 (G.shdsl). Для неё используется 32-уровневая модуляция TC-PAM. При работе по одной паре кабеля скорость передачи можно регулировать от 200 до 5704 кбит/c (шаг 64 кбит/c). Дальность передачи зависит от диаметра жил кабеля (5 – 15 км).
В G.shdsl предусмотрена возможность использования для передачи данных одновременно двух пар, что позволяет увеличить предельную скорость передачи до 11,7 Mбит/с. Для увеличения дальности работы систем G.shdsl могут использоваться регенераторы.
Технология SDSL аналогична HDSL, однако, для организации соединения достаточно двухпроводной абонентской линии. При этом скорость обмена данными до 2,048 Мбит/с.
Технология MSDSL это высокоскоростная симметричная передача синхронного цифрового потока по одной медной паре с изменяемой линейной скоростью. Скорость передачи автоматически корректируется во время работы в соответствии с состоянием линии и качеством сигнала.
Технология VDSL является наиболее "быстрой" асимметричной дуплексной технологией xDSL. Она обеспечивает скорость передачи данных "нисходящего" потока до 52 Мбит/с, а скорость передачи данных "восходящего" потока от 1,5 до 12 Мбит/с по одной витой паре телефонных проводов. Технология VDSL может рассматриваться как экономически эффективная альтернатива прокладыванию волоконно-оптического кабеля до конечного пользователя. Однако максимальное расстояние передачи данных для этой технологии составляет от 300 метров до 1300 метров. То есть, либо длина абонентской линии не должна превышать данного значения, либо оптико-волоконный кабель должен быть подведен поближе к пользователю (например, заведен в здание, в котором находится много потенциальных пользователей). Технология VDSL может использоваться с теми же целями, что и ADSL; кроме того, она может использоваться для передачи сигналов телевидения высокой четкости (HDTV), видео по запросу, дистанционного обучения, организации телемедицины и т.п.
Рисунок 3.17 – Спектр VDSL
Не так давно появилась технология VDSL2, позволяющая передавать данные к абоненту со скоростями до 100-150 Мбит/с.
3.2.3 Оборудование абонентского доступа
Системы
уплотнения абонентских линий FlexGain
PCM4 – FlexGain PCM12
обеспечивают
подключение новых абонентов без прокладки
дополнительных кабелей. По одной медной
паре осуществляется от 4 (FlexGain PCM4) и до
12 (
FlexGain
PCM12) одновременных телефонных разговоров
(рисунок 3.18)

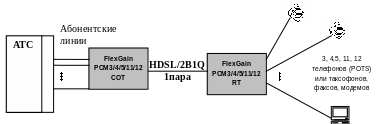

Рисунок 3.18
Кроме обычного телефонного разговора, по каналам PCM4 и PCM12 может осуществляться передача данных. Станционные модули СОТ систем PCM4 – PCM12 устанавливаются в универсальную кассету. Емкость кассеты — 14 станционных модулей системы FlexCain PCM4/12. Абонентские модули RT систем PCM4 и PCM12 имеют компактное внешнее исполнение. Питание абонентских модулей осуществляется дистанционно или локально по выбору оператора связи.
Технология VoDSL
VoDSL - технология для пользователей малого и среднего бизнеса, так называемая («Voice over DSL» — т.е., буквально «речь поверх DSL»), позволяет обеспечить пользователей не только высокоскоростной передачей данных, но и большим числом телефонных соединений.
VoDSL позволяет предоставить пользователю 16 телефонных каналов и высокоскоростной доступ к Интернет по медной абонентской паре. Ключевым моментом технологии VоDSL является возможность реализации сети пакетной передачи. На рис. 3.19 представлена упрощенная структурная схема сети доступа VoDSL, содержащая устройство интегрального доступа (Integrated Access Device — IAD), которое размещается в помещении пользователя и подключается к медной абонентской линии. Это устройство является «канально-пакетным» шлюзом и предоставляет пользователю до 16 стандартных портов ТФОП и услуги Интернет через ЛВС (например, типа Ethernet).

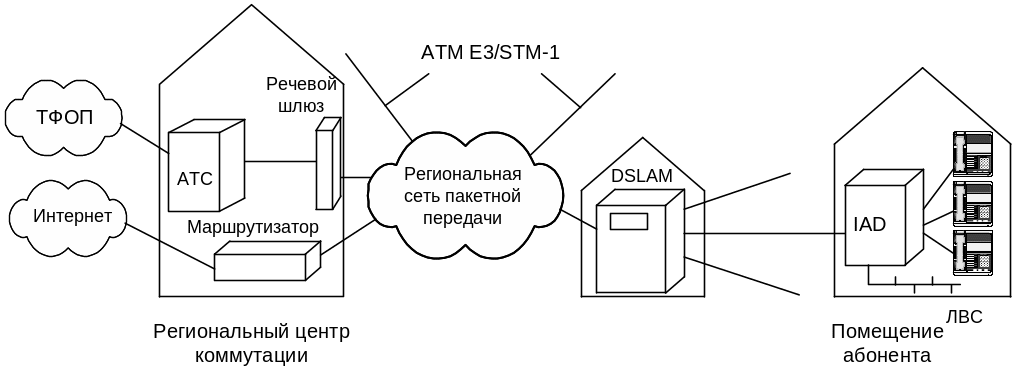

Рисунок 3.19 – Схема организации VoDSL
Сигналы DSL в форме пакетов или ячеек АТМ передаются в мультиплексор доступа DSLAM и далее через региональную сеть пакетной передачи соответственно на маршрутизатор Интернет и шлюз речевых сигналов, который является вторым ключевым элементом VoDSL. Поскольку телефонный трафик более чувствителен к задержке, чем передача данных, то в системе VoDSL пакеты, транспортирующие телефонный трафик, имеют приоритет перед пакетами, содержащими данные.
Иначе говоря, телефонному трафику всегда отводится та пропускная способность, которая необходима для его передачи, а трафик данных занимает оставшуюся часть пропускной способности линии доступа. Такое решение гарантирует высокое качество передачи речи. Это распределение пропускной способности между двумя типами трафика изменяется в зависимости от интенсивности телефонного трафика.
