5. Электрическая схема соедидений
ЛАД-ОР3
6.Оптическая схема
Верхнее
положение
проката
Нижнее
положение проката, на валках
Общая схема с двумя триангуляторами относительно проката
Оптическая схема включает в себя два лазерных триангуляционных дальномера , специально разработанных для данного толщиномера . Дальномеры расположены так, что их главные оптические оси совмещены и направленны друг к другу, т.е . вертикально и перпендикулярно друг другу.
Дальномер –это система из жестко связанных и разнесенных на заданное расстояние излучаемой и приемной системой. Оптические оси пересекаются в середине измерительной области.
Излучаемая часть- лазерный излучатель, который формирует в измерительной зоне три световых полосы , пересекающиеся в форме буквы «Ж». Такая расцветка является оптимальной при работе в высоких температурах . В каждом дальномере применены три полупроводниковых лазера , которые образуют структуру расцветки . Длинна волны равна 445 нм с мощьностью 1000 мВт.
Приемная часть дальномера содержит цифровую камеру,систему оптических спектральных фильтров и объектив.Система фильтров минимизирует излучение горячего проката (инфракрасный диапозон)в регистрирующем сигнале , не уменьшая мощность сигнала в « синем» поддиапазоне спектра.
Верх
измерительной зоны
Середина изм. зоны
Низ изм. зоны
Приемник опт.
сигнала Лазерный излучатель
Рама дальномера

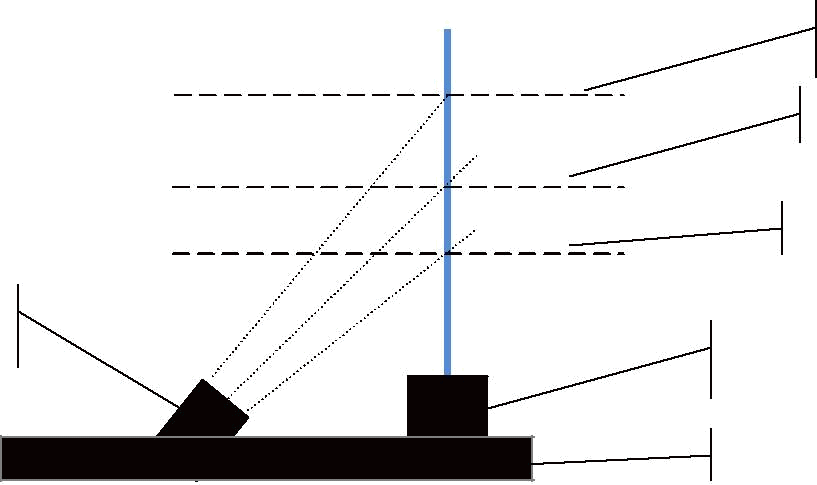

. Оптическая схема лазерного триангуляционного дальномера для горячего проката
СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ
1 ЛАЗЕРНЫЙ РАДИАЦИОННО -БЕЗОПАСНЫЙ ИЗМЕРИТЕЛЬНЫЙ КОМПЛЕКС ДЛЯ ИЗМЕРЕНИЯ ГЕОМЕТРИЧЕСКИХ ПАРАМЕТРОВ ГОРЯЧЕГО И ХОЛОДНОГО ПРОКАТА ЛАД-0Р3
Техническое описание и инструкция по эксплуатации
Р5 321 00 00 00 ТО и ИЭ /
© ОАО «Институт оптико-электронных информационных технологий», г. Новосибирск, 2012 г.
Содержание
1 Введение ………………………………………………………… 2
2 Назначение и отличительные особенности …………………... 2
3 Технические данные……………………………………………. 3
4 Функциональная схема и принцип действия ЛАД-ОР3……….6
5 Электрическая схема соединений ЛАД-ОР3…………………. 8
6 Оптическая схема ……………………………………………… 9
11 Список использованной литературы …………………………………. 11
