5. Расчет открытых передач

5.1 Расчет плоскоременной передачи

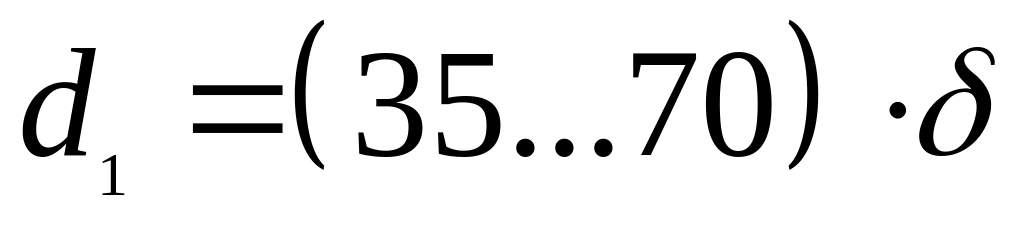

Определить диаметр ведущего шкива , мм:

;

где =2,8 – толщина ремня

Определить диаметр ведомого шкива , мм:

;

где =2,55 – передаточное число ременной передачи

=0,01…0,02 – коэффициент скольжения

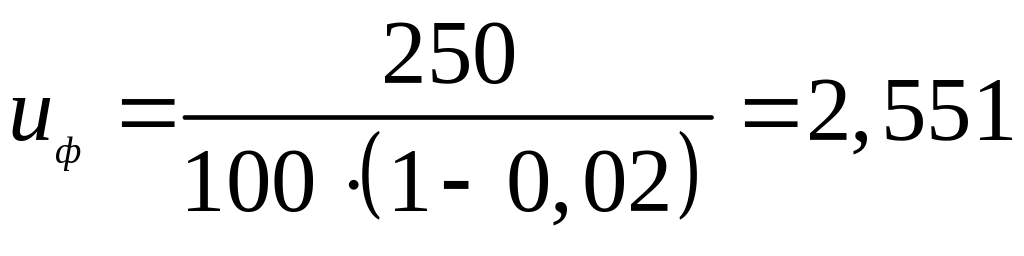

Определить фактическое передаточное число и проверить отклонение от заданного :

;

;

;

Определить ориентировочное межосевое расстояние , мм:

;

Определить расчетную длину ремня , мм:

;

Полученное значение принимаем по стандарту из ряда чисел: =1600 мм

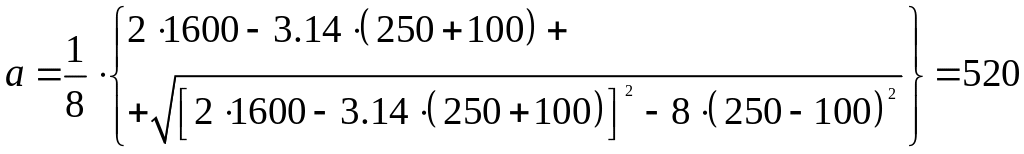

Уточнить значение межосевого расстояния по стандартной длине :

;

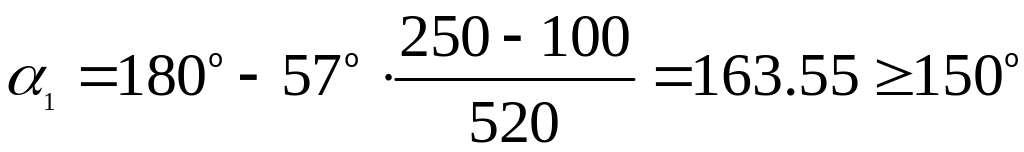

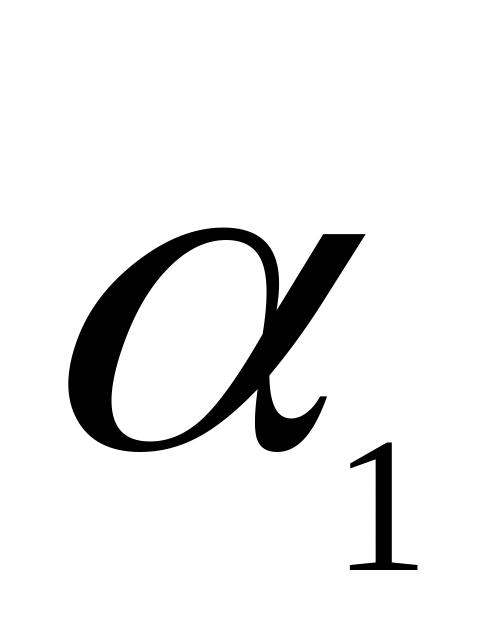

Определить угол обхвата ремнем ведущего шкива , град:

;

Определить скорость ремня , м/с:

;

где =955 об/мин - частота вращения ведущего шкива

м/с – допускаемая скорость

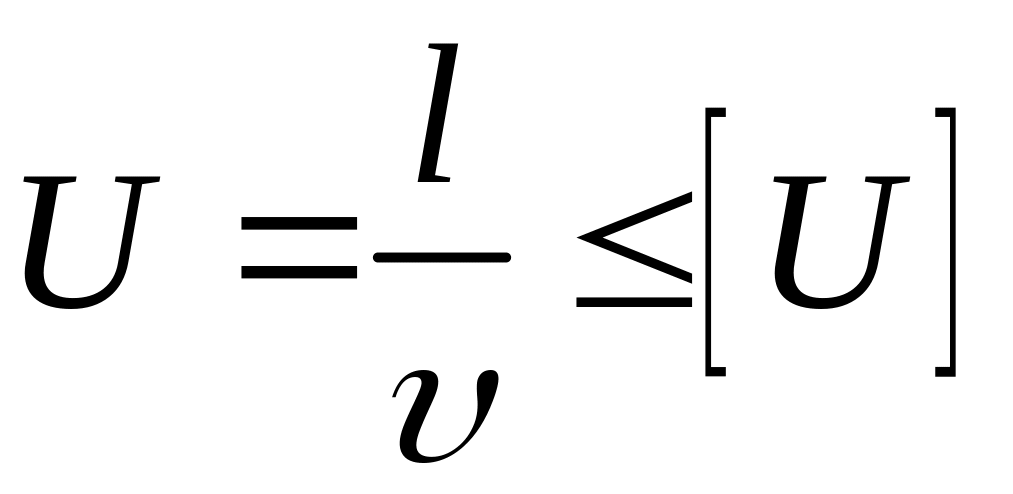

Определить частоту пробегов ремня , :

;

где с^-1 – допускаемая частота пробегов

Соотношение условно выражает долговечность ремня и его соблюдение гарантирует срок службы 1000…5000 ч.

Определить окружную силу , Н, передаваемую ремнем:

;

Определить допускаемую удельную окружную силу , Н/мм²:

;

где =2,32 Н/мм² – допускаемая приведенная удельная окружная сила

=1 – коэффициент угла наклона линии центров шкивов к горизонту

=0,957 – коэффициент угла обхвата на меньшем шкиве

=1 – коэффициент влияния натяжения от центробежной силы

=0,8 – коэффициент динамичности нагрузки и длительности работы

=1,2 – коэффициент влияния диаметра меньшего шкива

=0,85 – коэффициент неравномерности распределения нагрузки между кордшнурами и уточными нитями

Определить ширину ремня b, мм:

;

Определить площадь поперечного сечения ремня А, мм²:

;

Определить силу предварительного натяжения ремня , Н:

;

где Н/мм² – предварительное напряжение

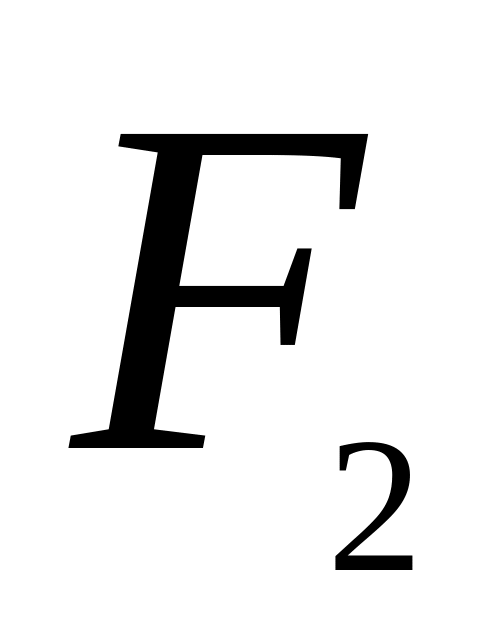

Определить силы натяжения ведущей и ведомой ветвей ремня, Н:

; ;

;

Определить силу давления ремня на вал , Н:

;

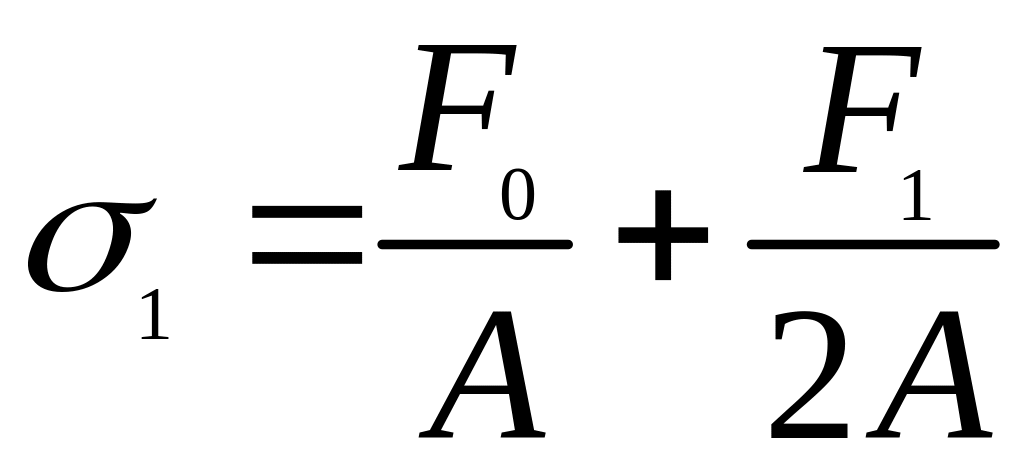

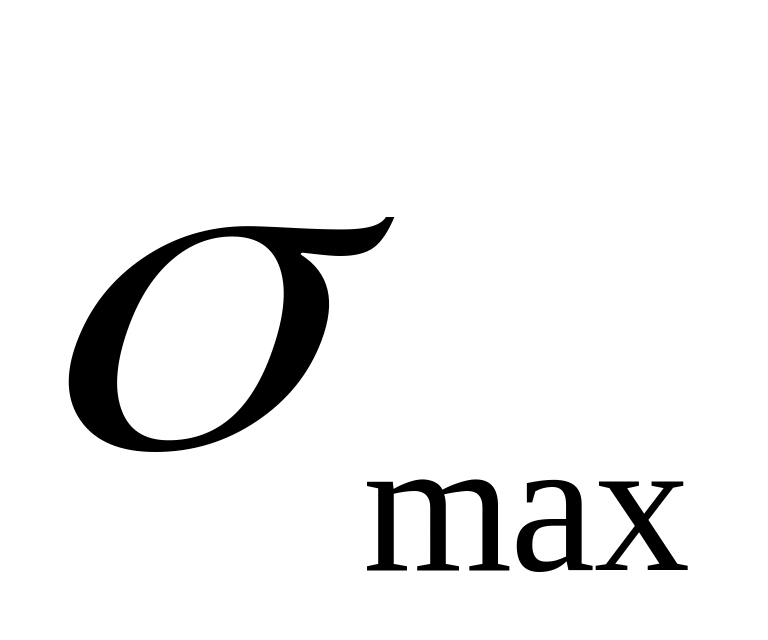

Проверить прочность ремня по максимальным напряжениям в сечении ведущей ветви , Н/мм²:

где - напряжение растяжения, Н/мм²

- напряжение изгиба, Н/мм²

- напряжение от центробежных сил, Н/мм²

Н/мм²- допускаемое напряжение растяжения

;

;

;

;

;

где мм² – модуль продольной упругости при изгибе

кг/м³ – плотность материала ремня

Полученные результаты сведем в таблицу 5.

Таблица 5. Параметры плоскоременной передачи, мм.

Параметр	Значение	Параметр	Значение
Тип ремня	Плоский	Частота пробегов ремня U, 1/с	0,32
Межосевое расстояние а	520	Диаметр ведущего шкива	100
Толщина ремня	2,8	Диаметр ведомого шкива	250
Ширина ремня b	63	Максимальное напряжение , Н/мм2	6,1
Длина ремня l	1600	Предварительное натяжение ремня F0, Н	352,8
Угол обхвата ведущего шкива , град	163,55	Сила давления ремня на вал Fоп, Н	700,1
