ГОСУДАРСТВЕННЫЙ ОБРАЗОВАТЕЛЬНЫЙ СТАНДАРТ предмета «Инженерная графика по специальности 130503 «Эксплуатация нефтяных и газовых месторождений»

Обязательный минимум содержания:

Геометрическое черчение; правила оформления чертежей; геометрические построения; приемы вычерчивания контуров технических деталей; проекционное черчение; правила разработки и оформления конструкторской документации; машиностроительное черчение; категории изображений на чертеже: виды, разрезы, сечения; общая методология и логика решения графических задач; средства машинной графики и тиражирования технической документации; методы и приемы выполнения чертежей и элементов схем по специальности; элементы строительного и художественного конструирования.

Требования к уровню подготовки

Техник должен:

ИМЕТЬ ПРЕДСТАВЛЕНИЕ

- о способах проецирования;

- о современных средствах машинной графики;

ЗНАТЬ

- основные стандарты и правила построения чертежей и схем;

- основные положения Единой системы конструкторской документации;

УМЕТЬ

- оформлять проектно-конструкторскую документацию в соответствии с ЕСКД;

ВЛАДЕТЬ УМЕНИЯМИ И ИМЕТЬ ОПЫТ

-работы с конструкторской документацией;

- построения изображений технических изделий, оформления и чтения сборочных чертежей и схем, составления спецификаций на изделие.

Содержание

1 Пояснительная записка 4

2. Программа 5

3. Вопросы для повторения 17

4. Состав, содержание и порядок выполнения контрольной работы 17

5. Методические рекомендации 18

Приложения: А – Образец выполнения титульного листа КР №2 20

Б – Варианты сборочных чертежей для деталирования 21

В – Варианты кинематических схем для выполнения 30

1 Пояснительная записка

Предлагаемые задания разработаны с учетом требований, предъявляемых к специалистам данной профессии. Это необходимо в первую очередь для установления межпредметных связей и приобщения студентов к профессии на более ранней стадии обучения, что облегчает им изучение спецпредметов и избавляет от необходимости тратить время на выполнение заданий, не связанных с будущей профессиональной деятельностью.

Задания контрольной работы составлены на основании учебного плана и в соответствии с требованиями Государственного образовательного стандарта по предмету « Инженерной графика» для специальности 130503..

Литература

Дружинин Н.С., Чувиков Н.Т. Черчение. - М.: Высшая школа, 1982.

Селиверстов М.М. Черчение. – М.: Высшая школа , 1980.

ЕСКД. Правила выполнения схем. – М.: Госстандарт,1987.

Усатенко С.Т.и др. Выполнение электрических схем по ЕСКД . – М.: Издательство стандартов, 1989

ЕСКД. Обозначения условные графические в схемах. Издание официальное.- М.: Издательство стандартов, 1985.

2 Программа

2.1 Общие сведения о сборочных чертежах (СБ). Правила выполнения СБ

Сборочный чертеж – это документ, содержащий изображение сборочной единицы и другие данные, необходимые для ее сборки и контроля (ГОСТ 2.102-68). Каждый сборочный чертеж сопровождается спецификацией.

Основные правила выполнения сборочных чертежей сводятся к следующему:

1) Виды, разрезы и сечения располагаются на чертеже в проекционной связи.

2) Штриховку смежных деталей в разрезах и сечениях выполняют в противоположных направлениях, или со сдвигом штрихов, или с изменением расстояния между штрихами.

3) Собранные в сборочную единицу отдельные детали изображаются в рабочем положении.

4) Цельные, пустотелые детали и стандартные детали, такие, как болты, винты, гайки, штифты, валы, оси и т.д. изображаются в продольных разрезах незаштрихованными (рисунок №1).

Рисунок 1 Условные изображения цельных деталей на сборочном чертеже

5) Сборочные чертежи допускается выполнять упрощенно в соответствии с требованиями стандартов ЕСКД и ГОСТ 2.109-73. Так, на сборочном чертеже можно не показывать

- фаски, скругления, проточки, углубления, выступы, накатки и т.д.;

- зазоры между стержнем и отверстием;

- крышки, кожухи, маховики и т.д., если необходимо показать закрытые ими составные части изделия. В этом случае на чертеже выполняется надпись типа: «Маховик поз.5 не показан».

2.2 Общие требования к оформлению сборочного чертежа

Правила оформления сборочных чертежей устанавливает ГОСТ 2.109-73. Сборочный чертеж должен содержать:

1. изображение сборочной единицы, дающее представление о расположении и взаимной связи составных частей, соединяемых по данному чертежу;

2. сведения, обеспечивающие возможность сборки и контроля сборочной единицы;

3. размеры, предельные отклонения, которые должны быть проконтролированы или выполнены по сборочному чертежу;

4. указания о способе выполнения неразъемных соединений;

5. номера позиций составных частей, входящих в изделие; основные характеристики изображаемого на чертеже изделия; габаритные размеры, установочные размеры, справочные размеры.

К сборочному чертежу обязательно составляется спецификация. Спецификация представляет собой текстовый документ, определяющий состав изделия. Спецификация выполняется на каждую сборочную единицу. Размеры и форма спецификации приводятся ниже на рисунке 2. Основная надпись на спецификации выполняется по форме №2 (40х185 мм).

Рисунок 2 Спецификация к сборочному чертежу и размеры основной надписи

Пример оформления сборочного чертежа приводится ниже на рисунке 4.

Изображения выполнены в проекционной связи. Для каждой составной части блока указан номер позиции. На сборочном чертеже (см. рисунок 4) все составные части нумеруют в соответствии с номерами позиций, указанных в спецификации.

Номера позиций на сборочном чертеже наносят на полках линий- выносок. Линии-выноски не должны пересекаться между собой. Размер шрифта номеров позиций должен быть больше размера шрифта размерных чисел на 1-2 порядка.

Спецификация выполняется и оформляется на отдельных листах формата А4 по форме, определяемой ГОСТ 2.108-68.

Спецификация в общем случае состоит из разделов, которые располагают в следующей последовательности: 1) документация; 2) комплексы; 3) сборочные единицы; 4) детали; 5) стандартные изделия; 6) прочие изделия; 7) материалы; 8) комплекты. Наличие тех или иных разделов в спецификации определяется составом изделия. Шифр крепежных изделий не указывается, так как на стандартные изделия рабочие чертежи не выполняются.

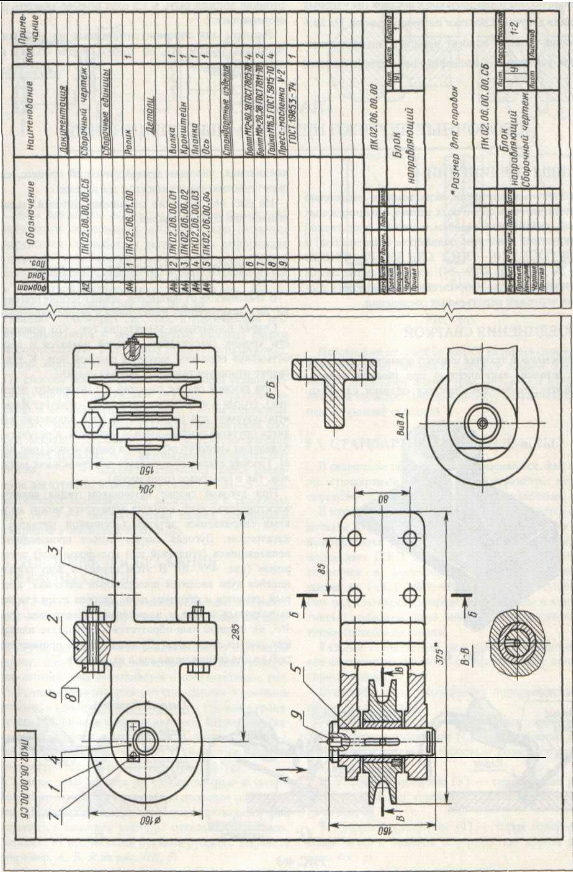

Рисунок 4 Образец оформления сборочного чертежа изделия

Рисунок 3 Образец спецификации, выполняемой к сборочному чертежу

Рисунок 3 Образец оформления спецификации чертежа изделия

Рисунок 4 Образец оформления сборочного чертежа изделия

2.3 Общие сведения о чтении сборочных чертежей

Прочитать сборочный чертеж – это значит представить устройство и принцип работы изображенного на нем изделия

Рисунок 5 Образец сборочного чертежа для чтения и деталирования

При чтении сборочного чертежа студенты по основной надписи и спецификации должны определить:

1. наименование изделия и его составных частей;

2. какие виды, разрезы и сечения даны на чертеже;

3. назначение, устройство и принцип действия изображенного на чертеже изделия;

4. взаимное расположение деталей;

5. размеры деталей в зависимости от масштаба;

6. соответствие номера позиции детали на сборочном чертеже и названия по спецификации.

Чтение чертежа значительно облегчается, если имеется возможность изучить принцип действия изделия.

На рисунке 6 показаны детали, из которых состоит сборочная единица «Клапан» КП 00.16.00.00 (см. рисунок5). В данном примере наглядно показано, какую форму имеют детали, входящие в сборочную единицу. Номера позиций данных деталей соответствуют порядковым номерам, указанным в спецификации (см. рисунок 7).

Уяснив назначение и устройство сборочной единицы, можно приступать к выполнению рабочих чертежей деталей. Начинать следует с определения необходимого количества изображений каждой детали. Например, для изготовления гайки(позиция 7) необходимо выполнить два изображения, а для более сложных деталей – более трех(например, деталь «Корпус» будет иметь пять изображений, см. рисунок 8).

Расположение изображений детали на рабочих чертежах не должно быть обязательно таким же, как и на сборочном чертеже.

Виды, разрезы, сечения и их количество определяется формой детали. Чем сложнее форма, тем больше изображений нужно для ее раскрытия.

Для выполнения рабочего чертежа детали выбирается масштаб изображения.

Все рабочие чертежи выполняются на форматах А3 и А4. Рисунок 6 Детали сборочной единицы

Чертежи стандартных изделий

(болты, винты и т.д.) не выполняются. Их размеры подбираются по соответствующим стандартам, в спецификации указываются их условные обозначения.

По спецификации, составляемой к сборочному чертежу, определяется название детали и шифр, который будет указан в основной надписи рабочего чертежа. Данная спецификация составлена к изделию «Клапан» (рисунок 7).

Рисунок 7 – Спецификация к сборочному чертежу

Рисунок 8 - Образец выполнения рабочего чертежа детали «Корпус»
