Лабораторная работа № 6 испытание однофазного двухобмоточного силового трансформатора

Цель работы: изучить конструкцию и экспериментально определить основные параметры и характеристики трансформатора.

Программа работы

1.Ознакомиться с конструкцией и принципом действия трансформатора, с его паспортными данными.

2. Собрать цепь по схеме рис. 6.1 и осуществить режим холостого хода при : измерить напряжения и , ток , мощность . По результатам измерений определить - потери в стали сердечника (магнитные), вычислить коэффициент трансформации и коэффициент мощности холостого хода . Данные измерений и вычислений занести в табл. 6.1.

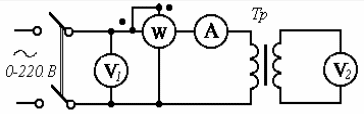

Рис. 6.1. Схема проведения опыта холостого хода

Таблица 6.1

Опыт холостого хода

Измерено				Вычислено		Примечание
U1н , В	Рхх , Вт	I1хх , А	U2хх , В	К
						;
						( В)

3. Собрать цепь по схеме рис. 6.2 и провести опыт короткого замыкания при

По результатам измерений определить электрические потери в обмотках трансформатора , напряжение короткого замыкания (%) и коэффициент трансформации. Данные измерений и вычислений занести в табл. 6.2.

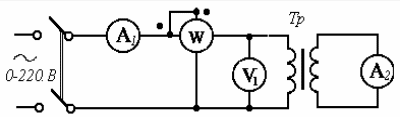

Рис. 6.2. Схема проведения опыта короткого замыкания

Таблица 6.2

Опыт короткого замыкания

Измерено				Вычислено		Примечание
U1к , В	I1к , А	Рк , Вт	I2к , А	К	U1к , %
						I2к=I2н;

ВНИМАНИЕ ! При проведении опыта короткого замыкания необходимо напряжение на первичной обмотке трансформатора поднимать от 0 до , при котором .

4. Собрать цепь по схеме рис. 6.3. Изменяя сопротивление нагрузки, увеличить ток во вторичной цепи трансформатора от нуля до номинального значения. Для каждого значения тока снять показания приборов и рассчитать КПД. Результаты измерений и вычислений занести в табл. 6.3.

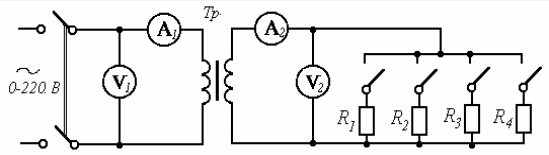

Рис. 6.3. Схема для снятия внешней характеристики трансформатора

5. По данным табл. 6.3 построить внешнюю характеристику трансформатора и объяснить, почему с ростом тока нагрузки напряжение падает.

Построить зависимость КПД от нагрузки трансформатора

6. Для упрощенной схемы замещения трансформатора получить, используя персональную ЭВМ, данные для построения внешних характери-

стик трансформатора при тех же, что и в опыте п.4, значениях тока при , и при , .

Таблица 6.3

Нагрузочный режим

№	Измерено			Вычислено				Примечание
п/п	I1 , А	U2 , В	I2 , A	Р2 Вт	Pэл , Вт	Р1 , Вт
1
2
3
4
5

Построение этих характеристик осуществить в одной системе координат с внешней характеристикой трансформатора, снятой опытным путем.

На основании сравнения всех характеристик сделать выводы о влиянии характера нагрузки ( ) на величину напряжения при том же токе .

7. Вычислить КПД по данным п.6 для всех трех значений и построить в одной системе координат все три кривые Сравнить их и сделать выводы о влиянии характера нагрузки на КПД.
