3 Расчет и построение внешней скоростной характеристики
Внешней скоростной характеристикой двигателя называется зависимость основных параметров двигателя (эффективная мощность Nе, эффективный крутящий момент Ме, часовой расход топлива GT, удельный эффективный расход топлива ge, коэффициент наполнения ηv) от частоты вращения коленчатого вала двигателя при полностью выдвинутой рейке топливного насоса на максимальную подачу топлива. График крутящего момента и выходной мощности двигателя прототипа представлена на рисунке 3.1.
Рисунок 3.1 – График крутящего момента и выходной мощности двигателя автомобиля Dodge Ram II 5.9 TD MT
По внешней скоростной характеристике определяются максимальные мощностные параметры двигателя и минимальные удельные параметры. Также по внешней скоростной характеристике определяется коэффициент приспособляемости двигателя, равный отношению максимального эффективного момента Меmax к моменту при максимальной мощности Мenom:
; (3.1)
;
Основные параметры двигателя в зависимости от угловой скорости вращения коленчатого вала определяются по эмпирическим формулам.
Текущее значение эффективной мощности Nеx, кВт, равно:
. (3.2)
Текущее значение эффективного крутящего момента Меx, кНм, равно:
= . (3.3)
Текущее значение часового расхода топлива GTx, кг/ч, равно:
= . (3.4)
Текущее значение удельного эффективного расхода топлива gex, г/(кВтч), для дизельного двигателя с неразделенными камерами равно:
= . (3.5)
В качестве примера представим расчет по формулам (3.2) – (3.5) для значения угловой скорости вращения ωx вращения коленчатого вала:
;
;
= ;
;
.
Для остальных значений ωx расчеты выполнялись аналогично, результаты расчетов сведены в таблицу 3.1. Кроме того, по полученным данным построена внешняя скоростная характеристика проектируемого 6 цилиндрового дизельного двигателя (рисунок 3.1).
Таблица 3.1 – Результаты расчета основных параметров двигателя
№ п/п |
Частота вращения по графику nе, мин-1 |
Коэффициент Кс |
Угловая скорость вращения wе, рад/с |
Значение крутящего момента, Mе, Нм |
Эффективная мощность, Nе, кВт |
удельный эффективный расход топлива gе, г/(кВтч) |
Часовой расход топлива, Gт, кг/ч |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
1 |
1100 |
1,2 |
115,13 |
472,84 |
54,44 |
219,66 |
11,95 |
2 |
1400 |
1,2 |
146,53 |
496,47 |
72,75 |
205,77 |
14,97 |
3 |
1700 |
1,2 |
177,93 |
507,66 |
90,33 |
197,32 |
17,82 |
4 |
2000 |
1,2 |
209,33 |
506,41 |
106,01 |
194,32 |
20,59 |
5 |
2300 |
1,2 |
240,73 |
492,78 |
118,63 |
196,77 |
23,34 |
6 |
2600 |
1,2 |
272,13 |
466,68 |
127 |
204,68 |
25,99 |

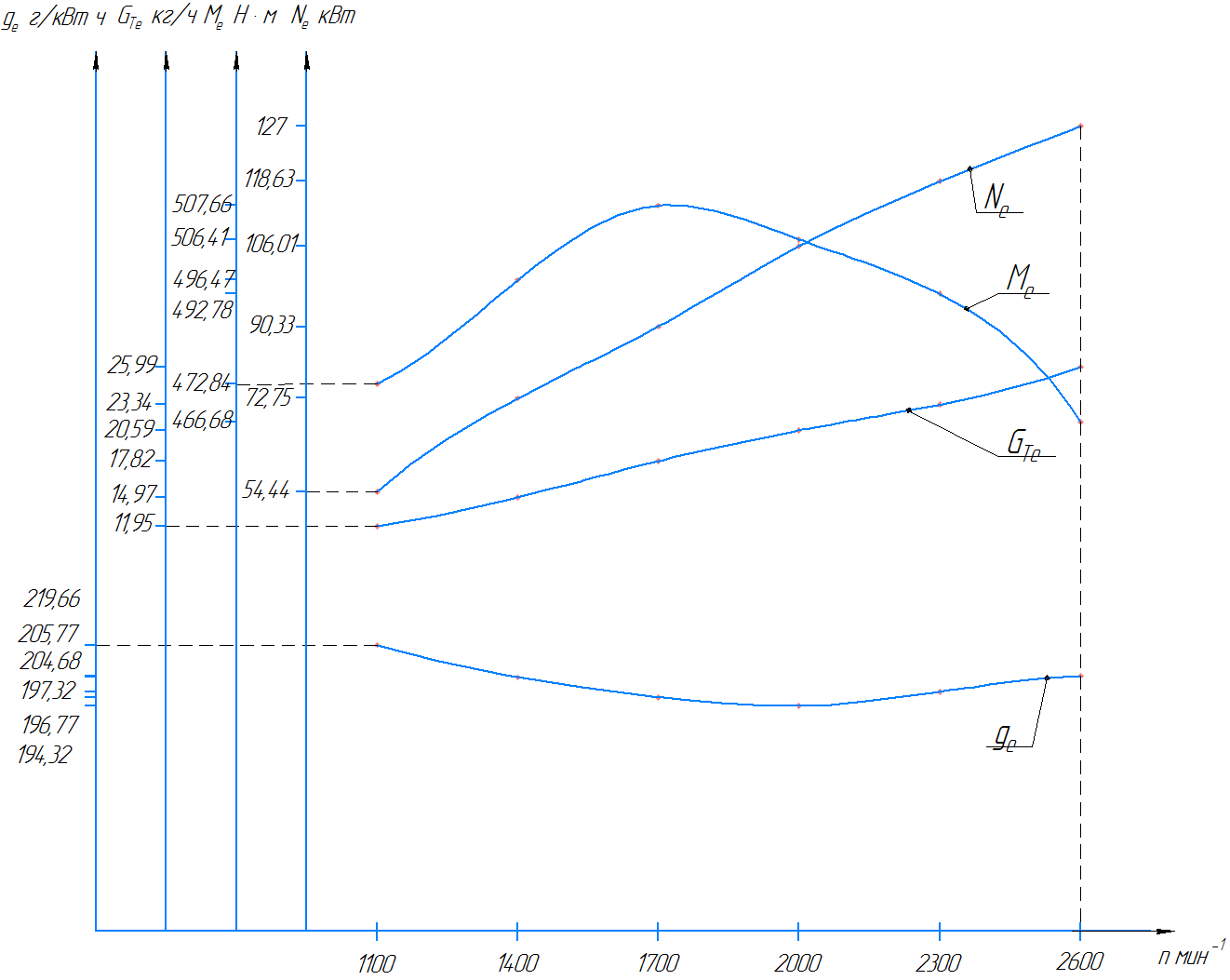

Рисунок 3.1 – Внешняя скоростная характеристика дизельного двигателя внутреннего сгорания
