1.4.2 Расчет токов кз в точке к8.
Относительно точки К8 преобразуем схему к расчетному виду. Базовую ступень напряжения принимаем UБ=37 кВ.
Рисунок 28 Расчетная схема

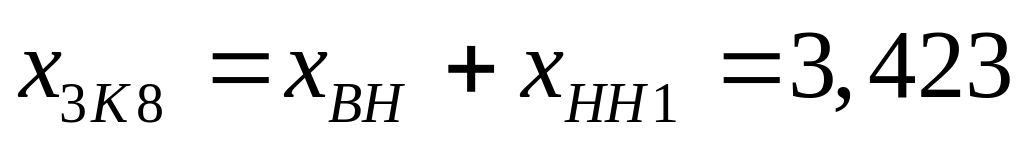

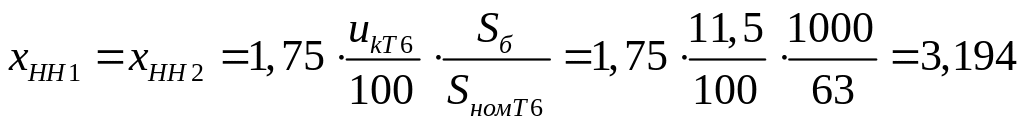

Посчитаем недостающие сопротивления, не использующиеся в предыдущем расчете.

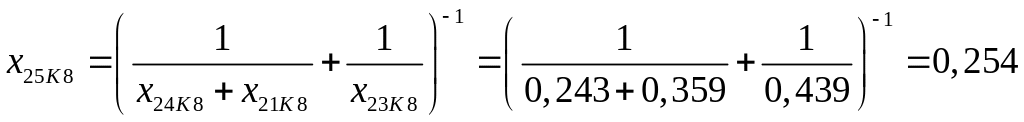

Все преобразования,
сделанные для точки К-4, используем для

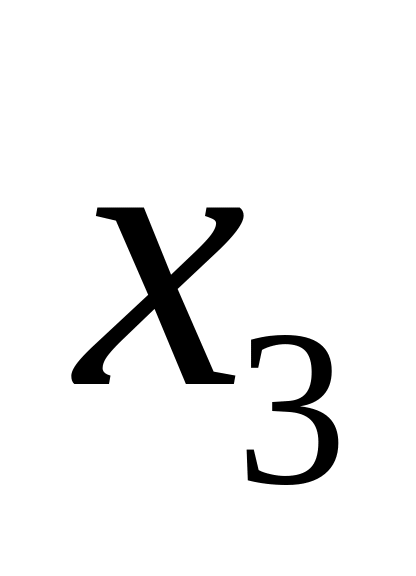

точки К-8 без учета сопротивления
. Обозначим
через
Рисунок 29- Преобразованная схема замещения
Рисунок 30- Преобразованная схема замещения
Рисунок 31- Преобразованная схема замещения
Рисунок 32- Итоговая схема замещения

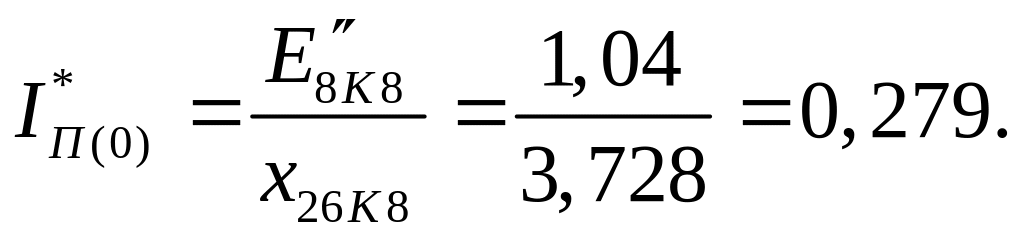

Получаем значение периодической составляющей тока в месте КЗ в начальный момент времени:

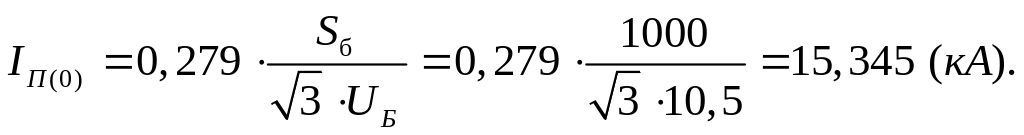

В именованных
единицах:
Значение апериодической составляющей в начальный момент времени:

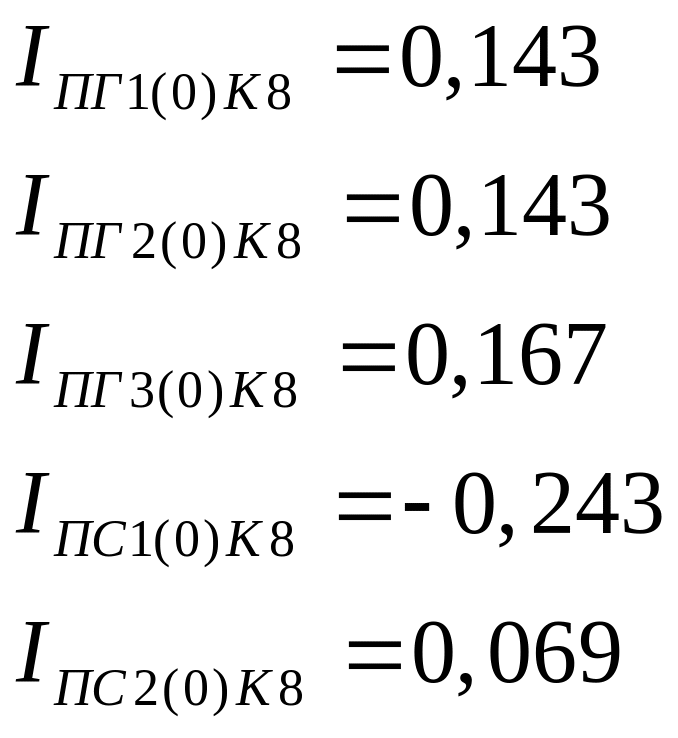

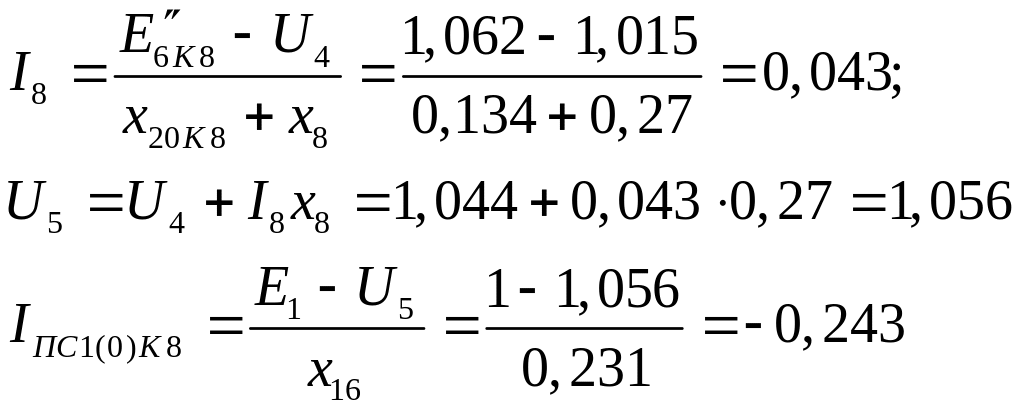

Находим периодическую составляющую в ветвях источников, разворачивая последовательно схему:
Проверка по ПЗК
Проверка по ПЗК
Получаем:
Коэффициенты для генераторов Г3 и Г1-Г2:
По типовым кривым при найденных β для момента времени 0,3с находим коэффициенты γ: γ G1 =1, γ G2 =1, γ G3 =1, γ C1 = γ C2 =1.
Значение периодической составляющей тока КЗ в момент времени 0,3с:
Ударный ток КЗ:
,
Значение
апериодической составляющей тока КЗ в
момент времени 0,3с:
.
Рисунок 33- Зависимость апериодического тока
Рисунок 34 – проверка на ПЭВМ
Результаты расчета вручную и на ПЭВМ практически совпадают.
Таблица 10 – Сравнение результатов
|
|
|
|
|
||
Вручную |
ПЭВМ |
|
Вручную |
ПЭВМ |
|
|
К-4 |
6,29 |
6,287 |
0,048 |
6,07 |
6,054 |
0,264 |
К-8 |
15,345 |
15,356 |
0,072 |
15,345 |
15,356 |
0,072 |
2 Расчет несимметричного короткого замыкания.
2.1 Расчет токов однофазного кз в точке к3.
Необходимо рассчитать действующее значение периодической и апериодической составляющих тока однофазного короткого замыкания для моментов времени 0 и 0,3 с, а также ударный ток короткого замыкания.
Расчёт выполняем в относительных единицах при базисных условиях.
