1.1.3 Концентрація і диференціація технологічного процесу

Одну і ту ж заготовку можна обробляти різними засобами. Технологічний процес обробки заготовки може містити досить невелику кількість операцій із застосуванням невеликої кількості устаткування, проте ця ж заготовка може бути оброблена і з більшою кількістю операцій, що складаються, як правило, із найпростішої обробки одного виду.

У першому випадку кількість переходів в операціях характеризує їхню складність, насиченість, тобто ступінь концентрації.

Якщо кількість переходів, виконуваних послідовно на верстаті, значна, таку організацію роботи називають послідовною концентрацією технологічного процесу.

На рисунку 1.4, а наведений приклад обробки шестиступінчатого валика одним різцем за 14 переходів (вісім переходів при першій установці: поздовжнє точіння чотирьох шийок із підрізкою чотирьох уступів; шість переходів при другій установці: поздовжнє точіння трьох шийок із підрізкою трьох уступів). Послідовність обробки цього валика за одну операцію характеризується окремим обточуванням шести шийок із розбивкою обробки середньої шийки на два окремих переходи за дві установки.

Якщо одночасно паралельно виконують значне число переходів в одній операції, то таку організацію роботи називають паралельною концентрацією технологічного процесу.

Паралельна концентрація технологічного процесу пов'язана з використанням багатоінструментних верстатів (багаторізцевих, багатошпиндельних і т.п.), що забезпечують високу продуктивність; застосування таких верстатів економічне при великому обсязі випуску продукції.

На рисунку 1.4, б наведений приклад обробки вала на багаторізцевому верстаті одночасно вісьмома і шістьма різцями за чотири установки при двох чорнових і двох чистових операціях (у двох установках при обробці лівої частини вала беруть участь три різці на поздовжньому і три різці на поперечному супортах).

Обробка циліндричних поверхонь шийок вала, підрізка торців, проточка канавок і зняття фасок об’єднуються.

Якщо технологічний процес роздрібнений на найпростіші операції з невеликим числом переходів у кожній, то він називається диференційованим технологічним процесом (рисунок 1.4, в).

Диференціація технологічного процесу застосовується на окремих етапах виробництва великого масштабу при недостатньому оснащенні спеціальним устаткуванням, відсутності кваліфікованих робітників і т. д. У цьому випадку технологічний процес розкладається на найпростіші операції, переважно одноперехідні або двоперехідні, зокрема, при виконанні нетрудоємкої обробки найпростіших поверхонь (наприклад, центрування валиків, зняття фасок при доробці після обробки заготовки на автоматі і т.д.). Ступінь диференціації визначається рядом факторів: розмірами і вагою заготовки, обсягом випуску, характером обробки, умовами і трудомісткістю установки заготовки на верстаті і т.д.

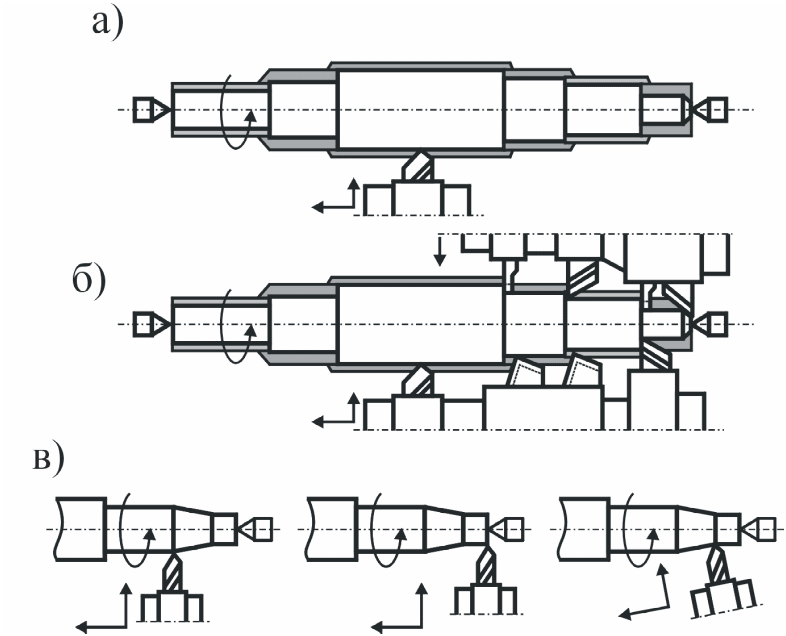

Рисунок 1.4 - Методи виконання операцій по обробці вала: а) послідовна концентрація операцій; б) паралельна концентрація операцій; в) диференціація операцій
