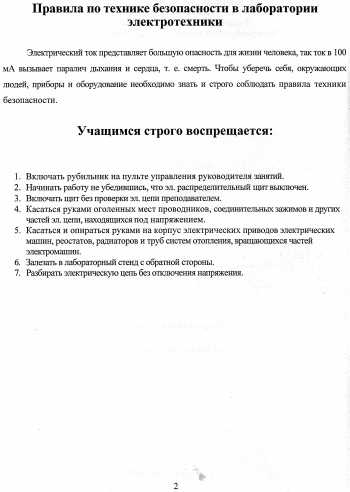

Лабораторная работа №2 тема: «Потери напряжения в линии электропередачи» Цели работы:

• Определение потери напряжения в линии электропередачи

• Определение мощности потерь

• Определение КПД линии электропередачи

Приборы, используемые в лабораторной работе:

1. Двухпроводная линия

2. Амперметр на 1(А)

3. Вольтметр с диапазоном не менее 250 (В)

4. Потребители (ламповый реостат на 1-6 ламп)

5. Источник питания стенда

Ход работы

1. Для выполнения работы собрать электрическую цепь в соответствии с данной схемой и дать проверить её преподавателю.

2. Поочередно включая одну, две и три лампы в ламповом реостате, записать в таблицу показания амперметра и вольтметра.

3. По разнице показаний вольтметра U₁ и U₂ определить величину потери напряжения в каждом замере и занести в таблицу. _∆U₁=U₁-U₂

4. Рассчитать потерю напряжения (U₁-U₂) по закону Ома _∆U₂=I ^. R_л (В) R_л = р ^. 2ℓ/S (Ом) S= ∏d²/4 (мм²) Ρ=0,0175 (Ом ^. мм²/м)

5. Подсчитать потерю мощности для каждого замера по формуле _∆P=_∆U₂ I (Вт) и занести в таблицу.

6. Определить кпд линии для каждого замера по формуле

ή=(1 - _∆U₂/U₁) ^.100% и занести в таблицу.

% замера

Измеренные величины

Вычисленные величины

I (A)

U1 (B)

U2 (В)

D (мм)

ℓ (м)

S (мм2)

Rл

∆U1

∆U2

∆P

ή

1

0,41

20

2

0,41

20

3

0,41

20

7. Сделать следующие выводы по работе:

• Как изменяется величина U₂ при увеличении нагрузки?

• Как изменяется мощность потерь _∆P при увеличении нагрузки?

• Как изменяется КПД линии при увеличении нагрузки?

• Учитывая, что для ламп падение напряжения не должно превышать 2%, сделать вывод – соответствует линия данным нагрузкам или нет.

Лабораторная работа №4 Тема: « Измерение сопротивлений методом амперметра-вольтметра и с помощью мультиметра (омметра)

Цели работы:

• Ознакомиться с методикой расчета сопротивлений с помощью амперметра и вольтметра (по закону Ома)

• Научиться пользоваться мультиметром в режиме омметра.

Оборудование и приборы , используемые в лабораторной работе6
