Вопросы для самопроверки

1. Сколько форматов А4 содержит­ся в листе формата А1? 2. Как образу­ются дополнительные форматы черте­жей? 3. Чем определяется размер шрифта? 4. Чему равна высота строчных букв по сравнению с прописны­ми? 5. От чего зависит выбор толщины линии обводки видимого контура? 6. Какого начертания и какой толщины прово­дят линии осевые, центровые, вынос­ные, размерные и невидимого кон­тура? 7. В каких единицах измерения проставляют раз­мерные числа на чертежах? 8. На каком расстоянии от контура рекомен­дуется проводить размерные линии? 9. В каких случаях стрелку размер­ной линии заменяют точкой или штри­хом? 10. Как располагают цифры раз­меров угла? 11. В каких случаях про­ставляют знак диаметра ? 12. Ка­кие проставляют размеры при выпол­нении чертежа в масштабе, отличном от 1:1? 13. Перечислите элемен­ты сопряжений.

Задание по теме 2. Построить три изображения и аксонометрическую проекцию призмы, заданной в табл. 2.

Высота призмы 100 мм, диаметр описанной окружности основания 90 мм и диаметр цилиндрического отверстия 30 мм для всех вариантов. Размеры сквозного призматического выреза определяются на виде спереди пропорционально рисунку.

Пример выполнения работы дан на рис. 3. Работа выполнятся на листе чертежной бумаги формата A3 карандашом в масштабе 1:1.

Порядок выполнения. Ознакомиться с содержанием чертежа к теме 2 (рис. 3) и изучить литературу к данной теме. Вычертить задание из табл. 2. Построить вид слева. Выполнить необходимые простые разрезы. На свободном поле чертежа построить наглядное изображение призмы с вырезом в прямоугольной диметрии.

Литература. Глава 3 из учебного пособия «Черчение» на сайте ДГТУ, ГОСТ 2.305—68 «Виды, разрезы, сечения».

Указания по выполнению задания. По виду спереди и виду сверху построить вид слева заданной призмы с вырезом и отверстиями. Пост­роение выполнять тонкими линиями (s/З), применяя штриховые линии для невидимого внутреннего контура. После построения трех видов выполнить разрезы. При заданных формах призмы потребуется выпол­нить три разреза: горизонтальный (А – А), фронтальный и профильный. Правила обозначения и изображения разрезов должны соответствовать ГОСТ 2.305— 68. При симмет­ричных изображениях следует соединять половину разреза с половиной вида. При этом на виде не показывают штри­ховыми линиями внутренний контур. После завершения построений линии видимого контура навести основной линией (S).

После построения трех изображений призмы следует нанести размеры в соответствии с ГОСТ 2.307—68, измеряя их по чертежу. Обра­тите внимание на то, что ни один из размеров одного изображения не дол­жен повториться на других изобра­жениях. За основу нанесения раз­меров нужно

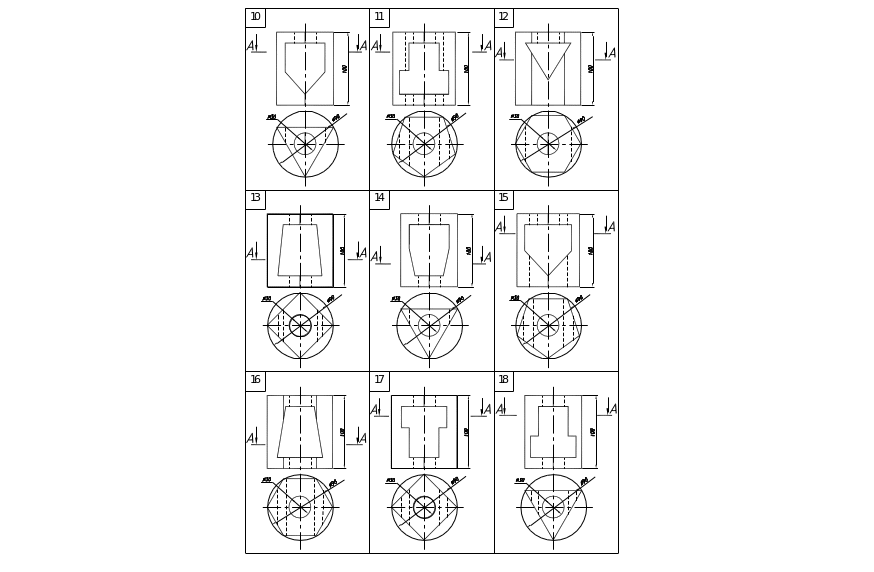

Таблица 2

взять параметры геомет­рических поверхностей.

Заключительным этапом при выполнении графической работы 2 является построение наглядного изображения в диметрической прямоугольной проекции.

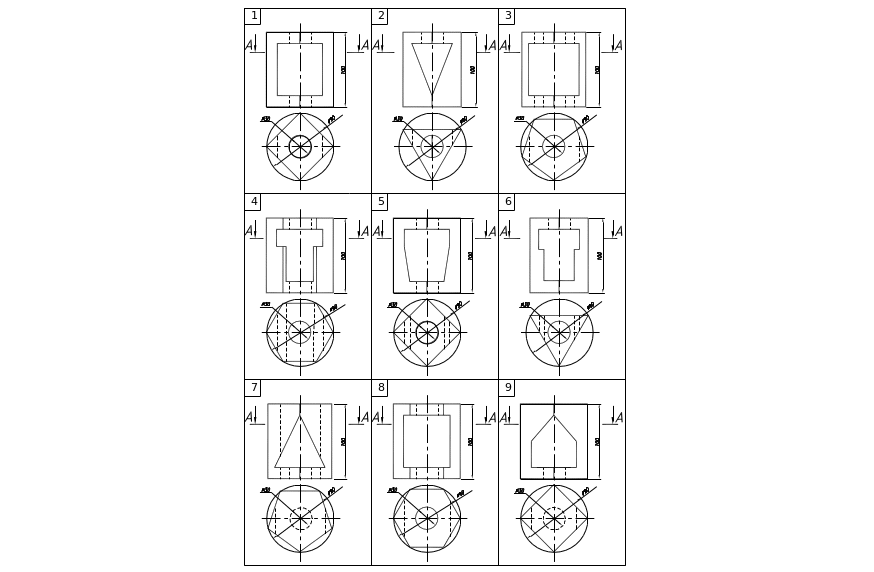

Таблица 2, продолжение

Рис.3

Вопросы для самопроверки

1. Что такое разрез? 2. Для какой цели применяют разрезы? 3. Что такое полный разрез, простой и сложный разрезы? 4. Какой разрез называют горизонтальным? вертикальным? нак­лонным? 5. Какие бывают вертикаль­ные разрезы? 6. Где могут быть рас­положены горизонтальный, фронталь­ный и профильный разрезы? 7. В каком случае можно соединить поло­вину вида с половиной разреза? 8. При соединении половины вида и поло­вины разреза как следует выявлять внешнее или внутреннее ребро, совпав­шее с осью симметрии? 9. Как обозна­чают простые разрезы? 10. Каковы соотношения размеров стрелки, указы­вающей направление взгляда при вы­полнении сечения и разреза? 11. Какой простой разрез можно не обоз­начать? 12. Как проводят секущие плоскости при образовании разрезов на аксонометрических изображениях? 13. Как направляются линии штрихов­ки сечений на аксонометрических изображениях?
