КОНТРОЛЬНАЯ РАБОТА : Геодезическая подготовка проекта сооружения для выноса сооружения на местность

Перенос проекта на местность является одной из важнейших и ответственных сторон деятельности инженера-строителя. Поэтому все этапы разбивочных работ, начиная с их подготовки и заканчивая выполнением на строительной площадке, требуют очень серьезного к ним отношения, умения выбрать наиболее рациональные способы их решения.

    Выполнение расчетно-графической работы по геодезической подготовке проекта сооружения для выноса на местность позволит студентам приобрести практические навыки в решении этих вопросов.

1. Общие указания

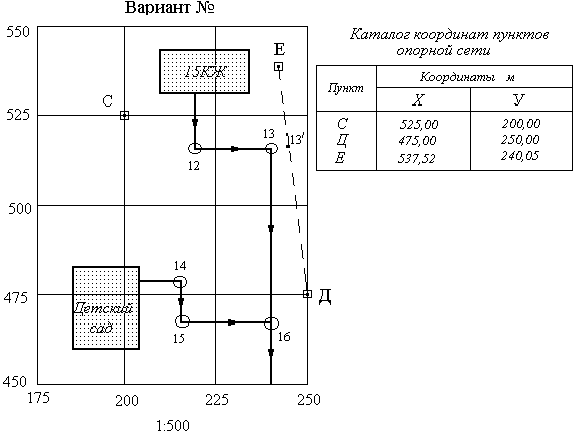

    Каждому студенту для выполнения расчетно-графической работы выдается индивидуальное задание в виде бланка (рис. 1.1), на котором дан план застройки участка с нанесенными контурами проектируемых зданий и сооружений, углами поворота и пересечения трасс, центрами колодцев, пунктами плановой геодезической основы. Здесь же, на плане, дана сетка прямоугольных координат и каталог координат пунктов опорной сети.Вычертить план в масштабе 1:500 на миллиметровой бумаге

Рис. 1.1. Вариант задания

    Задание: подготовить числовые данные, по которым можно вынести сооружение на местность (номера выносимых точек выбираются по вариантам), подобрать необходимые для этого приборы и составить разбивочный чертеж или схему.

№ варианта	№ колодца	Тип здания
1	12,13	15 кж
2	12,14	д/сад
3	12,15	15 кж
4	12,16	д/сад
5	13,14	15 кж
6	14,15	д/сад
7	15,16	15 кж
8	13,15	д/сад
9	13,16	15 кж
10	14,16	д/сад
11	13,15	15 кж
12	12,13	д/сад
13	12,16	15 кж
14	15,16	д/сад

    Порядок выполнения работы:

    1) по исходным данным вычислить координаты заданных точек;

    2) выбрать для каждой из выносимых точек два способа разбивки и опорные пункты, с которых данные точки целесообразно вынести выбранным способом;

    3) определить по СНиП 3.01.03-84 необходимую точность выноса сооружения и геодезические приборы, обеспечивающие эту точность;

    4) вычислить разбивочные элементы (дирекционные углы, разбивочные углы и расстояния) для принятых способов разбивки;

    5) вычислить точность разбивки точек принятыми способами;

    6) сравнить полученные точности выноса для каждой точки, и выбрать способ, дающий минимальную погрешность выноса;

    7) составить разбивочный чертеж (схему) выноса сооружения

    Работа выполняется на стандартных листах бумаги формата А4 чернилами или пастой черного или синего цвета. Разбивочная схема или чертеж вычерчивается в произвольном масштабе карандашом или чернилами. Титульный лист оформляется на ватмане.

2. Подготовка расчетных данных для разбивки

2.1. Определение координат точек выносимого сооружения

    Координаты выносимой точки сооружения, необходимые для вычисления разбивочных элементов, можно определить графическим, аналитическим или графоаналитическим способом.

    Выбор способа зависит от характера застройки, протяженности трассы, заданной точности и наличия точек геодезической сети или вспомогательного геодезического обоснования.

    При наличии большого количества четких контуров вблизи опорных пунктов удобен графический способ. В этом случае в качестве данных для перенесения сооружения в натуру используют углы и расстояния, полученные непосредственно с топографического плана, используемого для проектирования.

    Точность выноса в этом случае зависит от масштаба плана, точности нанесения проектируемых сооружений на план, определения с плана неизвестных элементов, деформация плана.

Аналитический способ используется в тех случаях, когда на участке сохранилось мало геодезических пунктов и проектные точки удалены от них на большие расстояния.

    При выполнении задания рекомендуется использовать графоаналитический способ. Он заключается в следующем.

Из каталога выписывают координаты геодезических пунктов, с которых предполагается производить вынос в натуру. По плану графически определяют координаты проектной точки, переносимой на местность. Если выносимая точка находится внутри квадрата (рис. 2.1), то с целью ослабления влияния деформации бумаги из этой точки опускают перпендикуляры на стороны сетки и измеряют отрезки а_х, в_х, а_у и в_у.

Рис. 2 Определение координат

Координаты определяют по формулам:

    Величины а_х, в_х, а_у, в_уизмеряются миллиметровой линейкой с точностью до десятых долей миллиметра.

    Например, координаты колодца № 13 (см. рис. 1.1) будут равны:
