МДК.02.01 ТЕХНОЛОГИЯ МОНТАЖА И ОБСЛУЖИВАНИЯ КОМПЬЮТЕРНЫХ СЕТЕЙ
Контрольные задания и методические указания
для студентов заочной формы обучения
по специальности:
11.02.10– Радиосвязь, радиовещание и телевидение
Архангельск 2015
Методические указания по изучению дисциплины, контрольные задания составлены преподавателями Архангельского колледжа телекоммуникаций (филиал) федерального государственного образовательного бюджетного учреждения высшего профессионального образования «Санкт-Петербургский государственный университет телекоммуникаций им. проф. М.А. Бонч-Бруевича» Рыжковым П. М. и Кузьминой Е. В.
Рассмотрено и рекомендовано цикловой комиссией рс, рв, и тв, эсс
Протокол № 2 от 9 октября 2015
Председатель ______________Е. В. Кузьмина
© Архангельский колледж телекоммуникаций (филиал) федерального государственного образовательного бюджетного учреждения высшего профессионального образования «Санкт-Петербургский государственный университет телекоммуникаций им. проф. М.А. Бонч-Бруевича»
Усл. печ.л. 0,84
Тематический план мдк.02.01
Наименование междисциплинарных курсов и тем |
Количество часов |
|||
всего |
в том числе |
|||
теория |
сам.раб. |
ЛПЗ |
||
МДК.02.01 Технология монтажа и обслуживания компьютерных систем |
30 |
14 |
168 |
16 |
Тема 1.1 |
12 |
6 |
82 |
6 |
Тема 1.2 |
8 |
4 |
65 |
4 |
Тема 1.3 |
8 |
4 |
65 |
4 |
1 Задания для домашней контрольной работы
1.1 Общие указания
Контрольное задание содержит два вопроса. Перед решением каждого вопроса изучите рекомендуемый материал и методические указания.
При оформлении работы необходимо придерживаться следующих требований:
1.1.1 Работа выполняется в ученической тетради. Количество страниц должно быть достаточным для размещения всех заданий с решением, для рецензии преподавателя и последующей работы над ошибками.
1.1.2 Вначале следует переписать условие задачи с данными своего варианта.
1.1.3 Страницы, рисунки, таблицы должны быть пронумерованы. Рисунки и таблицы должны быть подписаны (Стандарт организации СТО 1.01 – 2009).
1.1.4 Формулы, по которым ведется расчет, приводятся в тексте, все расчеты должны сопровождаться пояснительным текстом.
1.1.5 Расчеты должны выполняться с точностью до трех значащих цифр с указанием размерности величин.
1.1.6 При решении задания следует пользоваться системой СИ и обозначения должны соответствовать ГОСТ.
1.1.7 Ответы должны быть конкретными, краткими, четкими.
1.1.8 Работу над ошибками выполняйте не в тексте контрольной работы, а после рецензии преподавателя.
1.1.9 В конце выполненной работы следует привести список литературы, которая использовалась для выполнения работы, поставить дату выполнения работы и подпись.
1.1.10 Если работа не зачтена, то ее следует выполнить вновь и отправить на проверку вместе с первой.
Проверенная преподавателем работа сохраняется студентом до экзамена и предъявляется на экзамене со всеми необходимыми исправлениями и дополнениями согласно рецензии преподавателя.
Без представленной зачтенной контрольной работы студенты к сдаче экзамена не допускаются.
2 Задания для контрольной работы
2.1 Задание № 1 Определение доменов коллизий
2.1.1 Построить фрагмент сети, используя исходные данные своего варианта (таблица 1).
2.1.2 Определить на каких портах коммутационных устройств появится кадр, при взаимодействии компьютеров согласно своего варианта. Результаты занести в таблицу 2.
Таблица 1 – Исходные данные
№ вар. |
У1 |
У2 |
У3 |
У4 |
У5 |
У6 |
У7 |
Взаим. ПК |
1 |
HUB |
HUB |
HUB |
HUB |
SWITCH |
SWITCH |
SWITCH |
J -M |
2 |
HUB |
HUB |
HUB |
SWITCH |
HUB |
SWITCH |
SWITCH |
H2 - K |
3 |
HUB |
HUB |
HUB |
SWITCH |
SWITCH |
HUB |
SWITCH |
I - L |
4 |
HUB |
HUB |
SWITCH |
HUB |
HUB |
SWITCH |
SWITCH |
F - J |
5 |
HUB |
HUB |
SWITCH |
HUB |
SWITCH |
HUB |
SWITCH |
G - I |
6 |
HUB |
HUB |
SWITCH |
SWITCH |
HUB |
HUB |
SWITCH |
C - L |
7 |
HUB |
HUB |
SWITCH |
SWITCH |
SWITCH |
SWITCH |
SWITCH |
D - H2 |
8 |
HUB |
SWITCH |
HUB |
HUB |
HUB |
SWITCH |
SWITCH |
E - H1 |
9 |
HUB |
SWITCH |
HUB |
HUB |
SWITCH |
HUB |
SWITCH |
A - L |
10 |
HUB |
SWITCH |
HUB |
SWITCH |
HUB |
HUB |
SWITCH |
B - K |
Рисунок 1 – Фрагмент сети
Таблица 2 – Результаты взаимодействия
№ порта |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
Наличие трафика |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
№ порта |
15 |
16 |
17 |
18 |
19 |
20 |
21 |
22 |
23 |
24 |
25 |
26 |
27 |
|
Наличие трафика |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Методические указания по выполнению задания 1.2
Дано:
Таблица 3 – Исходные данные
У1 |
У2 |
У3 |
У4 |
У5 |
У6 |
У7 |
Взаим. ПК |
HUB |
SWITCH |
HUB |
SWITCH |
SWITCH |
SWITCH |
SWITCH |
A - F |
Решение:

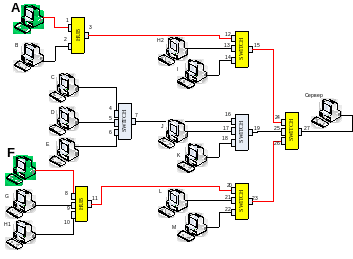

Рисунок 2 – Фрагмент сети
Таблица 4 – Результаты взаимодействия
№ порта |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
Наличие трафика |
+ |
+ |
+ |
- |
- |
- |
- |
+ |
+ |
+ |
+ |
+ |
- |
- |
№ порта |
15 |
16 |
17 |
18 |
19 |
20 |
21 |
22 |
23 |
24 |
25 |
26 |
27 |
|
Наличие трафика |
+ |
- |
- |
- |
- |
+ |
- |
- |
+ |
+ |
- |
+ |
- |
|
