Техническая характеристика стреловых кранов для нулевого цикла

Параметры	Индекс машины
	КБ-404.4-1	КБ-404.4-2	КБ-404.4-3
Грузоподъемность, т	5…9	8...13	12,5...18,4
Вылет крюка, м	37...16	30...12	19...9,5
Высота подъема крюка, м:
без вставки	7,8…32,2	4,8...25,9	12,4…19,3
со вставкой	11...35,4	8...29,1	15,6…22,5
Рабочие скорости, м/мин:
подъема груза	20	10	10
плавной посадки груза	5	2,5	2,5
передвижения крана	19,7	19,7	19,7
Частота вращения, мин-1	0,6	0,6	0,6
Колея х база, м	6x6	6x6	6x6
Наименьший радиус закругления пути, м	7	7	7
Установленная мощность, кВт	58	58	58
Масса, т:
без вставки	86,5	85,7	85,2
со вставкой	90	89,2	88,7
Изготовитель	ОАО « Карачаровский механический завод» (г. Москва)

Таблица 9.58.

Техническая характеристика кранов кб 4-й размерной группы

Параметры	Индекс машины
	КБМ-401ХЛ	КБ-403А	КБ-403Б	КБ-403Б.4	КБ-405.1А	КБ-411-04	КБ-408.21
Максимальный грузовой момент, кН·м	1600	1570	1200	1050	1875	1050	1800
Кратность грузового полиспаста	2	2	2	2	2	2	2
Грузоподъемность, т:
на максимальном вылете	6,3	4	4	4	7,5		6,3
максимальная	10	8	8	8	10	8	10
Вылет, м:
при горизонтальной (наклонной) стреле:
максимальный L12) (L	30	30 (17)	30 (26,3)	35 (30)	-	30	40 (35)
при максимальной грузоподъемности:	20	19,6	14,6	16	18	-	-
минимальный L3,	6	5,5	5,6	5,6	-
при подъемной стреле:
максимальный L1	-	-	-	-	25	-	-
минимальный L2	-	-	-	-	13	-	-
Высота подъема крюка, м:
наибольшая при горизонтальной (наклонной) стреле Н1 (Н2)	47,4 (60,5)	41 (57,5)	41 (54,7)	35,4	-	57,5	54 (72,7)
наибольшая при подъемной стреле:
на максимальном вылете Н1	-	-	-	-	46,0	-	-
на минимальном вылете Н2	-	-	-	-	57,8	-	-
Глубина опускания, м	5	3	5	5	5	5	5
Рабочие скорости, м/мин:
подъема груза максимальной высоты	30	40	40	30	31	22,6	30
плавной посадки	4,8	5	5	5	4,8	3,9...4,8	4,8
передвижения грузовой тележки	30	7; 30	30	30	-	-	30
передвижения крана	27	18	18	18	27	18	12,8
Частота вращения, мин-1	0,72	0,6	0,7	0,7	0,72		0,65
Колея х база, м	6x6	6x6	6x6	6x6	6x6	6x6	7,5 х 7,5
Наименьший радиус закругления пути, м	7	7	7	7	7	-	10
Установленная мощность, кВт	113,8	85	116	116	125	-	77,6
Масса, т:
конструктивная	53,1..59,6	50	50,5	50,4	63,1	48	54,8
противовеса	50	30	30	30	50	53	40,4
общая	103,1.-109,6	80	80,5	80,4	113,1	101	95,2
Изготовитель	ОАО «Ухтинский механический завод» (республика Коми)		ОАО «Нязепетровский крано-строительный завод» (Челябинская обл., г. Нязепетровск)		ОАО «Ржевский крано-строительный завод» (г. Ржев, Тверская обл.)	ОАО «Карачаровский механический завод» (г. Москва)	ОАО «Незепетровский крано-строительный завод»

К V размерной группе серии КБ относятся такие краны, как КБ-504А и его исполнения и кран КБ-571Б, выпускаемый в передвижном и стационарном исполнениях.

Кран КБ-504А грузоподъемностью 10 т предназначен для механизации строительства крупнопанельных жилых зданий, а также уникальных зданий, культурно-бытового назначения высотой до 75 м. Основные узлы крана КБ-504А (рис. 9.146, а): ходовая рама 2, опорно-поворотное устройство 3, поворотная платформа 4, башня, стрела 19, расчал 17 стрелы, крюковая подвеска 21, противовес 7, унифицированные механизмы, электрооборудование, унифицированная кабина 13 и подъемник грузоподъемностью 160 кг для машиниста. Ходовая рама состоит из центральной рамы, шарнирно закрепленных и диагонально расположенных флюгеров и четырех жестких тяг. Концы флюгеров опираются на четыре трехколесные тележки 1 грузоподъемностью 90 т. На ходовую раму через роликовое опорно-поворотное устройство опирается поворотная платформа в виде кольцевой балки с П-образной консолью. На поворотной платформе размещены механизм поворота, грузовая 6 и монтажная 5 лебедки и электродвигатель с генератором постоянного тока. В хвостовой части платформы расположены железобетонные плиты противовеса 7. На верхней части поворотной платформы закреплена двуногая стойка, которая служит опорой подкоса башни во время работы крана, а также для крепления к ней нижних обойм полиспаста 9, выдвижения башни при монтаже крана. Башня крана решетчатая, квадратного сечения, выполненная из труб, состоит из оголовка 16 с блоками для расчального 17 и грузового 10 канатов, верхней секции, к которой шарнирно прикреплена распорка 15, пяти промежуточных секций 12 и нижней секции основания 8. Стрела 19 балочного типа имеет трехгранное сечение и может быть установлена в двух положениях — горизонтальном и наклонном под углом 30° к горизонту. Стрела состоит из корневой, промежуточной и головной секций и двух тяг расчала. Используя три дополнительные секции, можно получить три исполнения стрелы: основное с вылетом 40 м и два с вылетом 35 и 45 м.

Грузовые характеристики крана для различных его исполнений приведены на рис. 9.146, б.

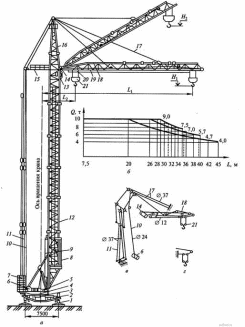

Рис. 9.146. Башенный кран КБ-504А

а - общий вид; б - грузовые характеристики крана и его исполнений (пунктиром показана характеристика при работе с наклонной стрелой); в - запасовки стрелового, тележечного и грузового канатов при горизонтальной стреле; г - то же, грузового каната при наклонной стреле

Грузовая тележка 20, предназначенная для изменения вылета стрелы, несет двухблочную крюковую подвеску 21 и передвигается по двум нижним поясам стрелы на восьми катках, объединенных попарно в четыре балансира с помощью тележечной лебедки 14 и тележечного каната 18. Тележечная лебедка оборудована датчиками указателя вылета и угла наклона стрелы. Грузовая тележка перемещает груз как по горизонтально расположенной, так и по наклонной под углом 30° к горизонту стреле при сохранении горизонтального перемещения крюка. Грузовой канат закреплен одним концом на барабане большого диаметра грузовой лебедки, а другим у основания корневой секции стрелы (при работе с горизонтально расположенной стрелой) или на грузовой тележке (при работе с наклонной стрелой). Схема запасовок канатов показана на (рис. 9.146, в, г.). К унифицированным механизмам крана относятся грузовая, тележечная и монтажная лебедки, опорно-поворотное устройство, механизм поворота, ходовые тележки и кабина машиниста. Кинематические схемы унифицированных механизмов показаны на рис. 9.147.

Рис. 9.147. Кинематические схемы крановых механизмов крана КБ-504А

а - грузовой лебедки; б - тележечной лебедки; в - монтажной лебедки; г - лебедки подъемника; д - механизма поворота; е - механизма передвижения; 1 - двухступенчатый редуктор; 2 - барабан; 3 - вентилятор; 4 - воздуховод; 5 - тормоз; 6 - электродвигатель постоянного тока; 7 - электросвязь; 8 - генератор; 9 - машина постоянного тока;

10 - электродвигатель переменного тока; 11 - датчик угла; 12 - конечный выключатель;

13 - датчик указателя вылета; 14 - червячный редуктор; 15 - специальный тормоз;

16 - трехступенчатый цилиндрический редуктор; 17 - выходная шестерня; 18 - зубчатый венец; 19, 23, 24 - зубчатые передачи; 20 - глобоидный редуктор; 21 - ведомое колесо;

22 - ведущие колеса

Кран КБ-504А отличается от ранее выпускавшегося крана КБ-504 более высокими эргономическими показателями, улучшенной конструкцией подъемника для машиниста и расположением кабины, вынесенной для облегчения доступa в нее за пределы башни. Два исполнения крана КБ-504А отличаются длиной стрелы, обеспечивающей вылет 35 и 40 м.

Техническая характеристика двух модификаций крана КБ-504А приведена в табл. 9.59.

Таблица 9.59.

Техническая характеристика кранов КБ-504А

Параметры	Модификации
	КБ-504А.01	КБ-504А.02
Грузовой момент, кН · м	2800	2800
Грузоподъемность, т:
на максимальном вылете	8	8
максимальная	10	10
Вылет крюка, м:
при горизонтальной стреле	35	40
при наклонной стреле	31	36
при максимальной грузоподъемности	28	28
Высота подъема крюка, м:
при горизонтальной стреле	60	60
при наклонной стреле	75	77
Глубина опускания, м	5	5
Рабочая скорость, м/мин:
подъема груза наибольшей массы	60	60
опускания груза максимальная	160	160
плавной посадки груза	3	3
передвижения грузовой тележки	27,5	9,2
передвижения крана	20	20
Частота вращения, мин-1	0,75	0,75
Задний габарит, м	5,5	5,5
Колея х база, м	7,5x8	7,5x8
Тип подкранового рельса	Р50	Р50
Установленная мощность, кВт	204,4	204,4
Масса, т:
конструктивная	106	107
противовеса	56	56
общая	162	163
Изготовитель	ОАО «Карачаровский механический завод» (г. Москва)

На базе крана КБ-504А создан также башенный кран КБ-504А.08 (рис. 9.148, а) который предназначен для строительства зданий до 25 этажей из сборного железобетона, а также монолитных зданий и сооружений. По сравнению с базовой моделью у крана КБ-504А.08 высота башни увеличена на 11,6 м, а четыре каната заднего расчала диаметром 37 мм заменены на одну жесткую тягу. Нижние верхние пояса стрелы спрямлены, что упрощает технологию сборки стрелы. Спрямленная стрела устанавливается на кран с полностью запасованным канатом передвижения грузовой тележки, что позволяет наращивать башню крана снизу с опущенной стрелой. Способ наращивания крана с опущенной стрелой позволяет разгрузить башню крана при наращивании, а также использовать стрелы длиной до 60 м.

Рис. 9.148. Башенный кран КБ-504А.08 (а) и кран-погрузчик КБ-504А.09 (б)

На базе крана КБ-504А.08 разработан кран-погрузчик КБ-504А.09 (рис. 12.148, б), предназначенный для выполнения погрузочно-разгрузочных работ на территориях заводов и комбинатов строительных изделий и конструкций, а также на лесоперевалочных базах. Секция башни крана КБ-504А.09 крепится непосредственно к поворотной платформе. Технические характеристики кранов КБ-504А.08 и КБ-504А.09 приведены в табл. 9.60, 9.61.

Таблица 9.60.
