7.8. Содержание и эксплуатация защитных сооружений гражданской обороны

Требования к содержанию и эксплуатации защитных сооружений в режиме повседневной деятельности

При эксплуатации защитных сооружений в режиме повседневной деятельности должны выполняться все требования, обеспечивающие пригодность помещений к переводу их в установленные сроки на режим защитных сооружений, и необходимые условия для пребывания людей в защитных сооружениях, как в ЧС мирного времени, так и в военное время.

При этом должна быть обеспечена сохранность:

защитных свойств как сооружения в целом, так и отдельных его элементов: входов, аварийных выходов, защитно-герметических и герметических дверей и ставень, противовзрывных устройств;

герметизации и гидроизоляции всего защитного сооружения;

инженерно-технического оборудования и возможность к переводу его в любое время на эксплуатацию при режиме чрезвычайной ситуации.

При эксплуатация защитного сооружения в мирное время запрещается:

перепланировка помещений;

устройство отверстий или проемов в ограждающих конструкциях;

нарушение герметизации и гидроизоляции;

демонтаж оборудования;

застройка участков территории вблизи входов, выходов и оголовков воздухозабора;

применение сгораемых синтетических материалов при отделке помещений.

Данные ограничения необходимо указать при заключении договора о приватизации предприятия (сдаче в аренду).

Содержание входов в защитные сооружения, защитных устройств и помещений для укрываемых

Пути движения, входы в защитные сооружения должны быть свободными, не допускается их загромождение.

Застройка участков вблизи входов, аварийных выходов и наружных воздухозаборных и вытяжных устройств без согласования с органами повседневного управления по ЧС не допускается.

Во входах, используемых в мирное время, защитно-герметические и герметические ворота и двери должны находиться в открытом положении на подставках и прикрываться съемными легкими экранами или щитами.

На период использования помещений защитных сооружений в интересах производства и обслуживания населения для закрывания дверных проемов устанавливаются обычные двери. При этом дверная коробка или вставляется в дверной проем, или прикладывается к нему.

Входы и аварийные выходы должны быть защищены от атмосферных осадков и поверхностных вод.

Помещения защитных сооружений должны быть сухими. Температура в этих помещениях в зимнее и летнее время должна поддерживаться в соответствии с требованиями проекта.

Оштукатуривание потолков и стен помещений не допускается. Внутренняя отделка помещений защитных сооружений производится из несгораемых или трудносгораемых материалов.

Внутренняя поверхность помещений защитных сооружений (стен, потолков, перегородок) скрашивается преимущественно в светлые тона.

Не допускается окрашивать резиновые детали уплотнения, резиновые амортизаторы, хлопчатобумажные, прорезиненные и резиновые гибкие вставки, металлические рукава, таблички с наименованием завода изготовителя и техническими данными оборудования.

Содержание инженерно-технического оборудования

Инженерно-техническое оборудование защитных сооружений должно содержаться в исправности в готовности к использованию по назначению.

Содержание, эксплуатация, текущий и плановый ремонты инженерно-технического оборудования осуществляются в соответствии с инструкциями заводов-изготовителей, уточненными с учетом особенностей эксплуатации защитных сооружений.

Эксплуатация систем воздухоснабжения в мирное время допускается только по режиму чистой вентиляции.

Не допускается эксплуатация:

вентиляционных систем защищенной дизельной электростанции;

фильтров-поглотителей;

предфильтров;

фильтров для очистки воздуха от окиси углерода (ФГ-70);

средств регенераций воздуха;

гравийных охладителей.

При эксплуатации систем вентиляции периодически очищаются от грязи и снега воздухозаборные и вытяжные каналы и противовзрывные устройства. Периодически смазывается я окрашивается оборудование

Малогабаритные защитные секции (МЗС) и унифицированные защитные секции (УЗС), устанавливаемые на вытяжных системах, должны быть размещены в соответствии с проектом в местах, где температура воздуха выше 0°С, для защиты устройств от обмерзания,

Масляные противопыльные фильтры в случае не использования их при повседневной деятельности рекомендуется демонтировать и хранить в фильтровентиляционном помещении в масляной ванне или пропитать маслом и обвернуть полиэтиленовой пленкой.

Герметические клапаны, установленные до и после фильтров-поглотителей, устройств регенерации и фильтров для очистки воздуха от окиси углерода должны быть закрыты и опечатаны, за исключением периода работы системы фильтровентиляции при проверках.

При использовании систем чистой вентиляции в мирное время допускается увеличение сопротивления противопыльных фильтров (ФЯР, ФЯРБ) не более чем в два раза (запыление 50%).

В неиспользуемых помещениях в зимнее время температура воздуха должна быть не ниже +10° С.

В напорных емкостях аварийного запаса питьевой воды должен обеспечиваться проток воды с полным обменом ее в течение 2 суток.

Аварийные безнапорные емкости для питьевой воды должны содержаться в чистоте и заполняться водой при переводе на режим убежища (укрытия) после освидетельствования их представителями медицинской службы.

Водозаборные скважины, устраиваемые в качестве источника водоснабжения, следует периодически (не реже одного раза в месяц) включать на 2-3 часа для откачки воды.

Аварийные резервуары для сбора фекалий должны быть закрыты, пользоваться ими при режиме повседневной деятельности запрещается. Задвижки на выпусках из резервуаров должны быть закрыты.

Санузлы, не используемые в хозяйственных целях, должны быть закрыты и опечатаны. Допускается использование их во время учений, но при этом следует производить периодический осмотр и ремонт.

Помещения санузлов могут быть использованы под кладовые, склады и другие подсобные помещения. В этом случае санузел отключается от системы канализации, а смонтированное оборудование (унитазы и смывочные бочки) консервируются без его демонтажа. Расконсервация санузлов должна выполняться в установленные сроки при переводе защитного сооружения на режим убежища (укрытия).

Дизельные электростанции после испытаний подлежат консервации. Расконсервация их производится в период перевода защитного сооружения на режим убежища и в период учений.

После расконсервации не реже одного раза в неделю запускается дизель-агрегат и испытывается под нагрузкой 30 мин. Результаты испытаний заносятся в журнал учета работы ДЭС.

Эксплуатация технических систем защитных сооружений при режиме чрезвычайной ситуации и в военное время

Эксплуатация технических систем защитных сооружений производится в соответствии с требованиями технических описаний, инструкций по эксплуатации, а также эксплуатационными схемами, разработанными для каждой технической системы, утвержденными НГО объекта.

Снабжение ПРУ воздухом осуществляется за счет естественной вентиляции и вентиляции с механическим побуждением.

С началом заполнения защитного сооружения укрываемыми и до воздействия средств поражения защитные сооружения снабжаются воздухом по режиму I (чистой вентиляции). При этом режиме должны быть:

включены в работу вентиляционные агрегаты системы чисток вентиляции,

открыты герметические клапаны и другие герметические устройства, установленные на воздуховодах системы чистой вентиляции;

закрыты герметические клапаны, установленные до и после фильтров поглотителей и фильтров очистил воздуха от окиси углерода;

отключены установки регенерации воздуха (в убежищах с тремя режимами вентиляции).

После воздействия поражающих факторов или возникновения чрезвычайной ситуации с выбросом СДЯВ системы вентиляции ЗС отключаются, перекрываются все воздуховоды и отверстия, сообщающиеся с внешней средой на срок до одного часа. После выяснения обстановки вне защитного сооружения устанавливается соответствующий режим вентиляции.

При химическом и бактериологическом заражении убежища переводятся на режим II (фильтровентиляции), при этом:

закрываются герметические клапаны на воздуховодах систем чистой вентиляции;

открываются герметические клапаны, установленные до и после фильтров-поглотителей;

включаются приточные вентиляторы режима II.

На режим III (полной или частичной изоляции с регенерацией внутреннего воздуха) убежища переводятся при возникновении опасной загазованности воздуха продуктами горения в местах массовых пожаров, при образовании в районе убежища опасных концентраций СДЯВ, при катастрофическом затоплении и при сильных разрушениях вокруг АЭС.

В зонах пожаров подпор воздуха в убежищах поддерживается за счет наружного воздуха, подаваемого через теплоемкие фильтры ФГ-70, при этом в убежищах перемываются все герметические клапаны на приточных и вытяжных системах за исключением клапанов, обеспечивающих подачу воздуха через фильтры ФГ-70, и включаются установки регенерации воздуха для поглощения углекислого газа и выделения кислорода. Вентиляторы режима I обеспечивают рециркуляцию воздуха в помещениях.

При полной изоляции убежища подпор осуществляется за счет сжатого воздуха из баллонов, дозирование которого производится с помощью редуктора. При этом количество одновременно включаемых в работу баллонов сжатого воздуха и требуемый часовой расход воздуха из баллонов зависит от установленных проектом величин избыточного давления (подпора) воздуха и площади внутренней поверхности, ограждающей по контуру герметизации убежища (суммарная площадь стен, перекрытия и пола).

Для оценки состояния воздушной среды в защитномй сооружении необходимо руководствоваться следующим:

температура воздуха от 0⁰ до + 30°С, концентрация двуокиси углерода - до 3%, кислорода - до 17%, окиси углерода - до 30 мг/м³, являются допустимыми и не требуют проведения дополнительных мероприятий;

температура воздуха - +31-33°С, концентрация двуокиси углерода - 4%, кислорода -16%, окиси углерода - 50-70 мг/м³ требуют ограничения физических нагрузок укрываемых и усиления медицинского наблюдения за их состоянием.

Параметры основных факторов воздушной среды, опасные для дальнейшего пребывания людей в защитном сооружении:

температура воздуха - +34°С и выше; концентрация двуокиси углерода - 5% и более; содержание кислорода в воздухе -14% и менее; содержание окиси углерода -100 мг/м³ и более.

При достижении такого уровня одного или нескольких факторов требуется принять все возможные меры по улучшению воздушной среды или решать вопрос о выводе людей из сооружения.

Документация защитного сооружения

1. В защитном сооружении должна быть документация (вариант):

2. Паспорт убежища (противорадиационного укрытия).

3. Выписки из Инструкции о порядке учета и содержания ЗС ГО.

4. Журнал проверки состояния убежища (ПРУ).

5. Сигналы оповещения ГО.

6. План перевода помещений ЗС на режим убежища (ПРУ).

7. План защитного сооружения с указанием всех помещений и находящимся в них оборудованием и путей эвакуации.

8. Планы внешних и внутренних инженерных сетей с указанием отключающих устройств.

9. Список личного состава группы (звена) по обслуживанию ЗС.

10. Эксплуатационная схема систем вентиляции ЗС.

11. Эксплуатационная схема водоснабжения и канализации ЗС.

12. Эксплуатационная схема электроснабжения ЗС.

13. Инструкция по технике безопасности при обслуживании оборудования.

14. Инструкции по эксплуатации средств индивидуальной защиты.

15. Инструкций по эксплуатации фильтровентиляционного и другого инженерного оборудования, правила пользования приборами,

16. Инструкция по обслуживанию и журнал учета работы ДЭС.

17. Инструкция по противопожарной безопасности,

18. Журнал регистрации показателей микроклимата и газового состава воздуха в убежище (противорадиационном укрытии).

19. Журнал учета обращений укрываемых за медицинской помощью.

20. Журнал учета работы ДЭС.

21. Журнал регистрации демонтажа. ремонта и замены оборудования.

22. Схема эвакуации укрываемых из очага поражения.

23. Список телефонов.

Примечание: документация по пунктам 4-16 вывешивается на рабочих местах.

Контроль за содержанием защитных сооружений

Периодичность проверок состояния защитных сооружений.

Состояние защитных сооружений проверяется при ежегодных и специальных (внеочередных) осмотрах и комплексных проверках.

Ежегодные осмотры производятся в порядке, установленном руководителями предприятий, учреждений и организаций, эксплуатирующих защитные сооружения в мирное время.

Специальные осмотры проводятся после пожаров, землетрясений, ураганов, ливней и наводнений.

При осмотрах защитных сооружений должны проверяться:

общее состояние сооружения и состояние входов, аварийных выходов, воздухозаборных и выхлопных каналов;

исправность дверей (ворот, ставней) и механизмов задраивания;

исправность защитных устройств, систем вентиляции, водоснабжения, канализации, электроснабжения, связи, автоматики и другого оборудования;

использование площадей помещений для нужд экономики и обслуживания населения;

наличие и состояние средств пожаротушения.

Комплексная проверка защитного сооружения проводится один раз в три года, для чего в органах управления МЧС составляются перспективные планы проведения комплексных проверок.

При этом проверяется:

герметичность убежища;

работоспособность всех систем инженерно-технического оборудования и защитных устройств;

возможность приведения ЗС в готовность в соответствии с планом;

эксплуатация в режиме защитного сооружения в течение 6 часов с проверкой работы по режимам чистой вентиляции и фильтровентиляции.

Комплексная проверка состояния ЗС на объекте проводится в порядке, установленном руководителем учреждения эксплуатирующего ЗС.

Кроме проверок, планируемых руководителями предприятий, учреждений и организаций, осуществляются периодические проверки по планам органов управления МЧС.

В состав комиссий по проведению проверок состояния ЗС должны включаться: представители органов управления МЧС; соответствующие специалисты объектов экономики и служб; представители территориальных комитетов по управлению государственным имуществом.

Председателями комиссий могут быть: объектовой - заместитель руководителя объекта, главный инженер, главный энергетик; районной - заместитель председателя исполкома района; городской (областной) - заместитель руководителя городского (областного) исполкома.

С результатами проверок должны быть ознакомлены руководители учреждений, на балансе которых находятся защитные сооружения, с целью принятия мер по устранению недостатков и улучшению их содержания и использования.

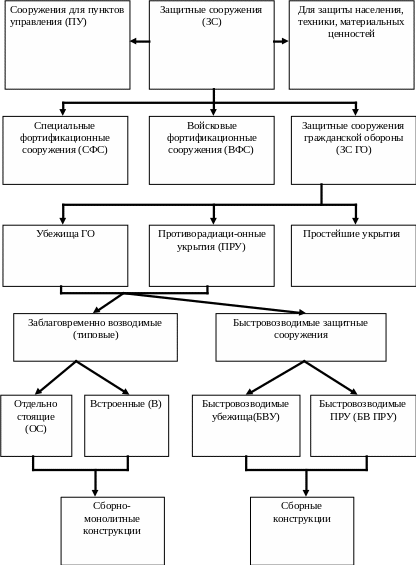

Схема 7.8.1Общие сведения о защитных сооружениях

Классификация убежищ Схема 7.8.2

Схема 7.8.3.Классификация убежищ (продолжение)

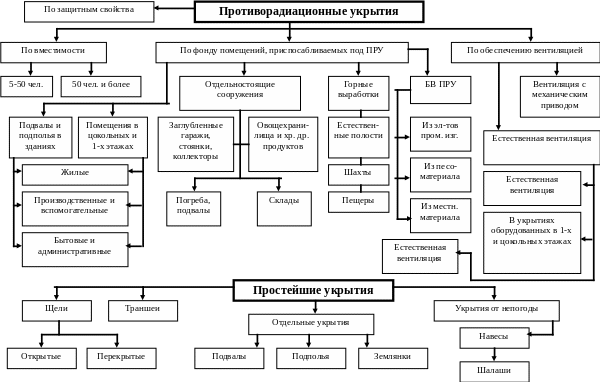

Схема 7.8.4 Классификация противорадиационных и простейших укрытий

Долговременные сооружения и их устройство

Убежища предназначенные для защиты людей, должны отвечать санитарно-гигиеническим условиям:

концентрация углекислого газа 1%, не более (предельно допустимая 3%);

относительная влажность 70%, не более (предельно допустимая 80%);

температура воздуха 23° С, не выше (предельно допустимая 31° С).

По способу обеспечения воздухом убежища делятся на вентилируемые и невентилируемые.

Вентилируемые убежища являются наиболее совершенными и благоустроенными. Они оборудуются фильтровентиляционной установкой (ФВУ), которая состоит из фильтров – поглотителей (ФП-100, ФПУ-200, ФП-300), ручного или электроручного вентилятора, воздухопроводов. ФВУ может работать в двух режимах: чистой вентиляции и фильтровентиляции. При режиме чистой вентиляции наружный воздух очищается от пыли, а при режиме фильтровентиляции – от СДЯВ, ОВ, РП и БА.

Фильтры – поглотители предназначены для очистки воздуха, подаваемого в убежище.

Фильтр – поглотитель представляет собой барабан с двумя центральными (торцевыми) и одним боковым отверстиями. Наружный воздух поступает в фильтр через одно из центральных отверстий, проходит через картонный фильтр и слой угля катализатора, где очищается от ОВ, РП и БА некоторых СДЯВ и выходит через боковое отверстие.

Рис. 7.8.1.. План убежища:

1 – защитно-герметические двери; 2 – шлюзовые камеры (тамбуры); 3 – санитарно-бытовые отсеки; 4 – основное помещение для размещения людей; 5 – галерея и оголовок аварийного выхода, 6 – фильтровентиляционная камера; 7 – кладовая для продуктов питания, 8 – медицинская комната.

Рис. 7.8.2. Фильтр – поглотитель унифицированный ФПУ-200:

1 – корпус; 2 – шихта, 3 – кольцо ниппельное; 4 – заглушка с ручкой; 5 – боковое отверстие; 6 – фильтр противодымный, 7 – крышка верхняя; 8 – каркас фильтра, 9 – донышко.

Характеристика фильтров – поглотителей представлена в таблице 7.8.1

Таблица 7.8.1

Характеристика фильтров-поглотителей

Марка фильтра-поглотителя	Масса, кг	Размер, мм		Сопротивление, мм вод ст.	Подача, м3/ч
		диаметр	высота
ФП-100	60 ‑ 70	550	507	40 ‑ 45	100
ФП-100У	55 ‑ 66	545 ‑ 550	507	40 ‑ 45	100
ФП-300	65 ‑ 75	580	610	85	300
ФПУ-200 200	35 ‑ 45	455	407	55	110/200

Фильтры – поглотители могут монтироваться в колонки по два-три в каждой (рис.20). Монтаж колонки более чем из трех фильтров не рекомендуется, так как при этом существенно увеличивается сопротивление коллектора фильтров.

Рис.7.8.3. Схема монтажа ФПУ-200 на объемный расход воздуха 200 м³/ч: 1 – фильтры – поглотители ФПУ-200; 2 – тройник; 3 – патрубок угловой; 4 – стакан с ниппелем; 5 – муфта соединительная; 6 – хомуты стяжные.

В убежищах малой и средней вместимости применяют, как правило, фильтровентиляционные агрегаты ФВА-49. В комплект ФВА-49 входят: электроручной вентилятор ЭРВ-49, колонка из трех ФП-100, сдвоенный герметический клапан, расходомер, соединительные и крепежные детали. Один агрегат ФВА-49 обеспечивает подачу воздуха в количестве 300 м³/ч при режиме фильтровентиляции и 400 – 450 м³/ч при режиме чистой вентиляции. Благодаря тому, что ФВУ нагнетает в убежище воздух, а убежище в определенной степени герметично, внутри него создается воздушный подпор, т. е. Давление воздуха внутри убежища становится выше, чем атмосферное. Этим компенсируется обычно неполная герметичность убежища.

В районе массовых пожаров низкое содержание кислорода и повышенное содержание углекислого газа в атмосфере воздуха не позволяет использовать этот воздух для воздухоснабжения по режиму фильтровентиляции. В этом случае возникает необходимость перевода убежища на режим полной изоляции с регенерацией внутреннего воздуха. На режим полной изоляции убежище переводится также при неизвестном составе СДЯВ, при наличии в наружном воздухе низкокипящих и плохо сорбирующихся органических веществ (метана, этана и др.), при высоких концентрациях многих СДЯВ. В таких убежищах помещения для укрываемых должны иметь повышенную герметичность при режиме полной изоляции, чтобы полностью прекратить доступ в убежище наружного воздуха. Регенерация внутреннего воздуха в убежище может производиться с помощью регенеративных патронов типа РП-100 или регенеративных установок конвекционного типа.

Рис. 7.8.4. Фильтровентиляционный агрегат ФВА-49: 1 – вентилятор ЭРБ-49; 2 – фильтры – поглотители; 3 – сдвоенный герметический клапан; 4 – расходомер; 5 – соединительные части.

Принцип работы регенеративного патрона заключается в том, что воздух, проходя через патрон, очищается от углекислого газа, который вступает в реакцию с химическим поглотителем, например, содержащим гидрат окиси кальция. Реакция протекает с выделением водяных паров и тепла.

Регенеративные патроны с таким поглотителем только поглощают углекислый газ, поэтому недостаток кислорода при применении регенеративных патронов пополняется кислородом, хранящимся в кислородных баллонах. Кислород из баллонов подается в вентиляционную сеть через редуктор.

Более совершенными средствами регенерации воздуха являются регенеративные установки конвекционного типа, действие которых основано на использовании надперекисных соединений натрия или калия, которые обеспечивают одновременное поглощение углекислого газа и выделение кислорода.

Для обеспечения порядка и эксплуатации оборудования в убежище назначаются дежурный (комендант) и дневальные, которые наблюдают за порядком в убежище, за работой фильтровентиляционной установки, за подпором и чистотой воздуха, при проникновении РП, 0В или СДЯВ подают команду «Газы».

Для оборудования убежищ и защитных сооружений также могут используются фильтровентиляционные агрегаты ФВА-100/50 и ФВА-50/25, предназначенные для оборудования убежищ вместимостью 20 и 12 человек соответственно. Они обеспечивают подачу в сооружение очищенного воздуха от ОВ, РП, БА и некоторых СДЯВ, а также создают в нем подпор. В таких сооружениях эвакуированные могут находиться без средств индивидуальной защиты. Эффективность защиты зависит от тщательности выполнения требований по возведению и герметизации сооружений, их оборудованию и эксплуатации.

В комплект ФВА-100/50 входят: фильтры – поглотители ФПУ-200 или ФП-100/50, а в комплект ФВА-50/25 – ФП-50/25; вентиляторы с электродвигателями; вентиляционное защитное устройство; воздухозаборное устройство; указатель расхода воздуха; устройство для продувки тамбуров и средства герметизации.

Количество входов в убежище определяется из расчета один вход размером 80х180 см на 200 человек или размером 120х200 см на 300 человек. Входы должны располагаться в противоположных сторонах убежища. Защита от попадания в него через вход СДЯВ, ОВ, РП и БА обеспечивается устройством на входах тамбуров (тамбуризация). Двери имеют резиновые прокладки и клиновые затворы. Встроенное убежище должно иметь аварийный вход, который представляет собой подземную галерею размером в поперечнике 90х130 см с выходом на не заваливаемую территорию через вертикальную шахту, заканчивающуюся оголовком. Расстояние от оголовка до окружающих зданий должно составлять не менее половины высоты здания плюс 3 м. В каждой стене оголовка должен быть проем размером 0, 6х0, 8 м, оборудованный жалюзийной решеткой, открывающейся внутрь. Аварийный выход закрывается защитно – герметическими ставнями, устанавливаемыми с наружной и внутренней сторон стены.

Подача воздуха в убежище осуществляется по воздуховодам с помощью вентиляторов различных систем. Количество наружного воздуха, подаваемого по режиму чистой вентиляции, устанавливается в зависимости от температуры этого воздуха и может быть от 7 до 20 м3/ч на человека, а по режиму фильтровентиляции – от 2 до 8 м3/ч на одного укрываемого и не менее 5 м3/ч на одного работающего в помещении пункта управления.

Для очистки воздуха от РП используются противопыльные фильтры различной конструкции, в частности масляный сетчатый фильтр. Очистка воздуха от СДЯВ, ОВ и БА осуществляется в фильтрах – поглотителях типа ФП-100, ФП-100У, ФП-300. Отработанный воздух удаляется из убежища через вытяжные каналы, в которых устанавливаются противовзрывные устройства и клапаны избыточного давления.

Помещение, предназначенное для размещения людей, рассчитывается на определенное их количество: на одного человека предусматривается не менее 0,5 м2 площади пола и 1,5 м3 внутреннего объема. В помещениях устанавливаются двух – или трехъярусные нары – скамейки для сидения (0,45х0,45 м на человека) и полки для лежания (0,55х1,8 м на человека). Места для лежания занимают 20 % от общей площади помещения.

Особенности заполнения при переуплотнении убежища

При переуплотнении убежища эвоконаселением существуют особенности заполнения убежища:

• наиболее удобные в размещении места выделяются больным и престарелым людям,

• гражданам с детьми грудного и дошкольного возраста предоставляются места для сидения или в помещениях, оборудованных двухъярусными нарами,

• места для размещения этой категории населения предоставляются вблизи размещения медицинского пункта и приточной вентиляции.

Использование защитных сооружений в мирное время

В городах строятся, как правило, убежища двойного назначения. В мирное время они используются для нужд народного хозяйства, а в военное - для укрытия людей. В мирное время убежища можно использовать под помещения культурно - бытового назначения (различные конторы, небольшие мастерские, классы для занятий кружков, учебные пункты гражданской обороны, тиры и др.); гаражи для легковых автомобилей; складские помещения для хранения несгораемых материалов; помещения торговли и общественного питания. Эксплуатироваться они должны без нарушения защитных свойств. Перевод таких помещений на режим военного времени должен осуществляться в наиболее короткие сроки (не более 12 ч). Под убежища могут приспосабливаться некоторые подвальные помещения, пригодные для этой цели. В районах вблизи радиационно и химически опасных объектов убежища для нужд народного хозяйства не занимаются.
