Условные обозначения элементов здания

Наименование

элементов здания

Условное обозначение

Размеры, мм

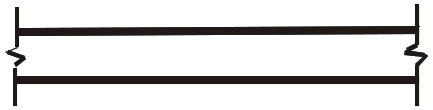

Стены

Железобетонные

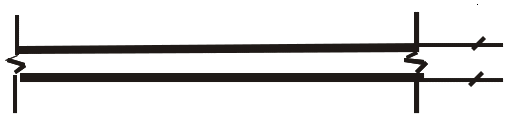

Перегородки

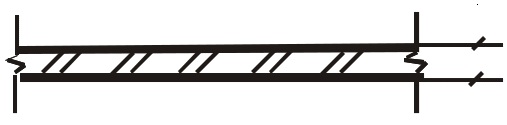

кирпичные

65;120;

250 (при длине 6 м)

железобетонные

80;100

щитовые, фанер

ные, деревянные

стеклоблочные,

стеклопрофильные

60÷120

декоративные,

металлические

Продолжение табл. Г.1

Наименование

элементов здания

Условное обозначение

Размеры

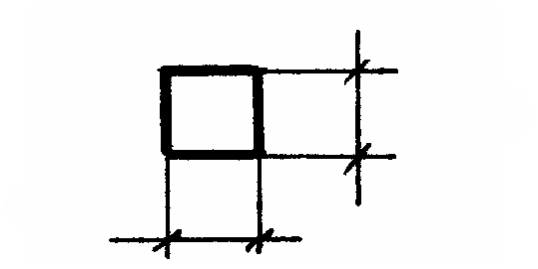

Колонны

железобетонные

300х300 мм

400х400 мм

500х500 мм

600х600 мм

Лестницы

прямолинейные

На плане всегда указывается направление подъема

Двери

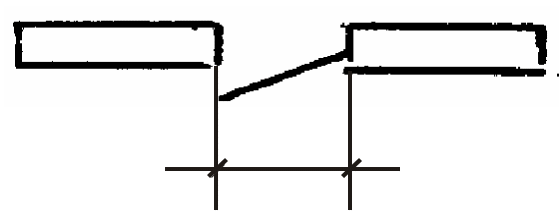

однопольные

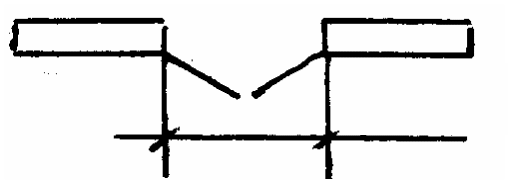

двупольные

вращающиеся

откатные

подъемные

Окончание табл. Г.1

Наименование

элементов здания

Условное обозначение

Размеры

Окна

Размеры окон, м (ширина х высота):

0,6х0,9;

0,9х0,9;

1,2х1,2; 1,2х1,8; 1,2х2,1;

1,5х1,5; 1,5х1,8; 1,5х2,1;

1,8х1,8; 1,8х2,1; 1,8х2,4

2,1х2,1; 2,1х2,4;

2,4х2,4

2,7х2,4.

Средняя температура наиболее холодной пятидневки, ^о

-20

-30

- 40

-50

Толщина стены, см

25

30

35

40

Наименование

санитарных приборов

Условное обозначение,

размерные характеристики, см

Раковина (для санузлов)

Умывальник

Ванна ножная

Биде

Окончание табл. Г.3

Наименование

санитарных приборов

Условное обозначение,

размерные характеристики, см

Унитаз

Писсуар настенный

Душ
