ТЕМА
9Эксплуатация герметичных систем, работающих под давлением
25.06.19 |
1 |
ЭКСПЛУАТАЦИЯ ГЕРМЕТИЧНЫХ СИСТЕМ, РАБОТАЮЩИХ ПОД ДАВЛЕНИЕМ
§9.1 Герметичные устройства и установки
§9.2 ТБ при эксплуатации герметичных систем
§ 9.3 |
Методы контроля для |
|
предотвращения разгерметизации |
25.06.19 |
2 |
ЭКСПЛУАТАЦИЯ ГЕРМЕТИЧНЫХ СИСТЕМ, РАБОТАЮЩИХ ПОД ДАВЛЕНИЕМ
§9.1 Герметичные устройства и установки
§9.2 ТБ при эксплуатации герметичных систем
§ 9.3 |
Методы контроля для |
|
предотвращения разгерметизации |
25.06.19 |
3 |
ЭКСПЛУАТАЦИЯ ГЕРМЕТИЧНЫХ СИСТЕМ, РАБОТАЮЩИХ ПОД ДАВЛЕНИЕМ
§ 9.1 Герметичные устройства и установки
Герметичность – это непроницаемость рабочими жидкостями или газами стенок и соединений в технологических установках.
Среда внутри герметичных установок может быть различная:
либо сильно нагретая;
либо сильно охлажденная;
либо иметь высокое давление;
либо иметь низкое давление.
25.06.19 |
4 |
ЭКСПЛУАТАЦИЯ ГЕРМЕТИЧНЫХ СИСТЕМ, РАБОТАЮЩИХ ПОД ДАВЛЕНИЕМ
§ 9.1 Герметичные устройства и установки
Нарушение герметичности установок может привести к:
Взрыву;
Термическим ожогам;
Химическим ожогам;
Травматизму (кислородный баллон массой до 70 кг
может при взрыве приобрести ускорение 5 g);
Радиационной опасности (если внутри установки ионизирующее вещество);
Отравлению.
25.06.19 |
5 |
ЭКСПЛУАТАЦИЯ ГЕРМЕТИЧНЫХ СИСТЕМ, РАБОТАЮЩИХ ПОД ДАВЛЕНИЕМ
§9.1 Герметичные устройства и установки
Впромышленности наиболее широко применяются следующие герметичные устройства и установки:
Трубопроводы;
25.06.19 |
6 |
ЭКСПЛУАТАЦИЯ ГЕРМЕТИЧНЫХ СИСТЕМ, РАБОТАЮЩИХ ПОД ДАВЛЕНИЕМ
Баллоны для сжатых газов и газовых смесей;

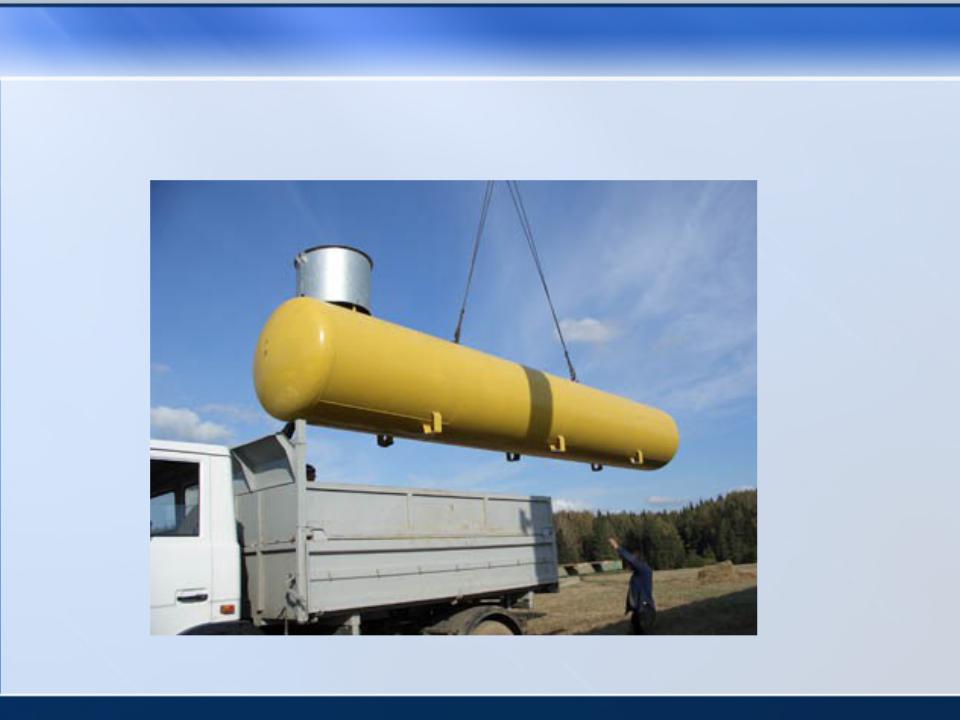

Сосуды для сжиженных газов;
25.06.19 |
7 |
ЭКСПЛУАТАЦИЯ ГЕРМЕТИЧНЫХ СИСТЕМ, РАБОТАЮЩИХ ПОД ДАВЛЕНИЕМ
Газгольдеры.
25.06.19 |
8 |
ЭКСПЛУАТАЦИЯ ГЕРМЕТИЧНЫХ СИСТЕМ, РАБОТАЮЩИХ ПОД ДАВЛЕНИЕМ
§ 9.1 Герметичные устройства и установки >> трубопроводы
1.ТРУБОПРОВОДЫ.
Установлена опознавательная окраска трубопроводов, чтобы обозначить вещества, которые по ним транспортируются (таблица 1).
ТАБЛИЦА 1.
ОКРАСКА ТРУБОПРОВОДОВ
|
|
|
Газы, |
|
|
Жидкости, |
|
|
Вода |
Пар |
Воздух |
горючие |
Кислоты |
Щелочи |
горючие |
Прочие |
|
и |
и |
вещества |
||||||
|
|
|
|
|
||||
|
|
|
негорючие |
|
|
негорючие |
|
ЗЕЛЕНЫЙ КРАСНЫЙ СИНИЙ ЖЕЛТЫЙ ОРАНЖЕВЫЙ ФИОЛЕТОВЫЙ КОРИЧНЕВЫЙ |
СЕРЫЙ |
25.06.19 |
9 |
ЭКСПЛУАТАЦИЯ ГЕРМЕТИЧНЫХ СИСТЕМ, РАБОТАЮЩИХ ПОД ДАВЛЕНИЕМ
§ 9.1 Герметичные устройства и установки >> трубопроводы
Чтобы выделить вид опасности на трубопроводы наносят сигнальные предупреждающие цветные кольца(таблица 2).
ТАБЛИЦА 2.
СИГНАЛЬНЫЕ (ПРЕДУПРЕЖДАЮЩИЕ) ЦВЕТНЫЕ КОЛЬЦА, НАНОСИМЫЕ НА ТРУБОПРОВОДЫ
25.06.19 |
