ПРОИЗВОДСТВЕННОЕ ОСВЕЩЕНИЕ
§ 14.4 Электрические источники света >> лампы накаливания

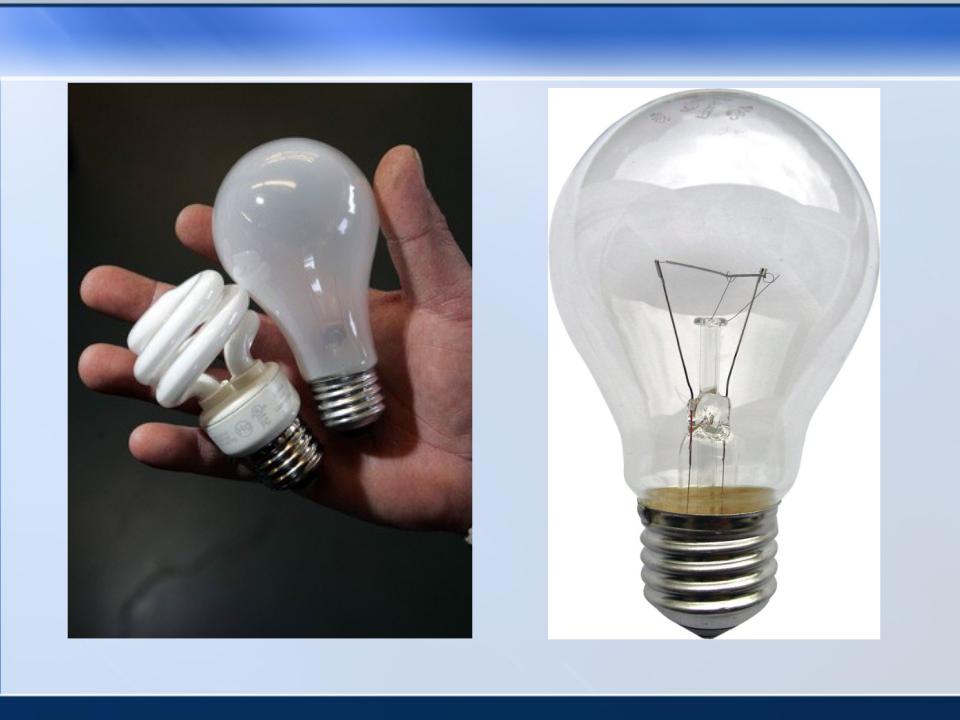

Лампы накаливания
25.06.19 |
21 |
ПРОИЗВОДСТВЕННОЕ ОСВЕЩЕНИЕ
§ 14.4 Электрические источники света >> газоразрядные лампы
Газоразрядные лампы:
Излучение возникает в результате электрического разряда в атмосфере инертных газов и паров металлов, а также за счет люминесценции;
Имеют большую световую отдачу до 40-110 лм/Вт; Имеют больший срок службы (до 12 тыс. часов);
Можно получить свет практически в любой части спектра, подбирая инертные газы и пары металлов.
25.06.19 |
22 |
ПРОИЗВОДСТВЕННОЕ ОСВЕЩЕНИЕ
§ 14.4 Электрические источники света >> лампы накаливания

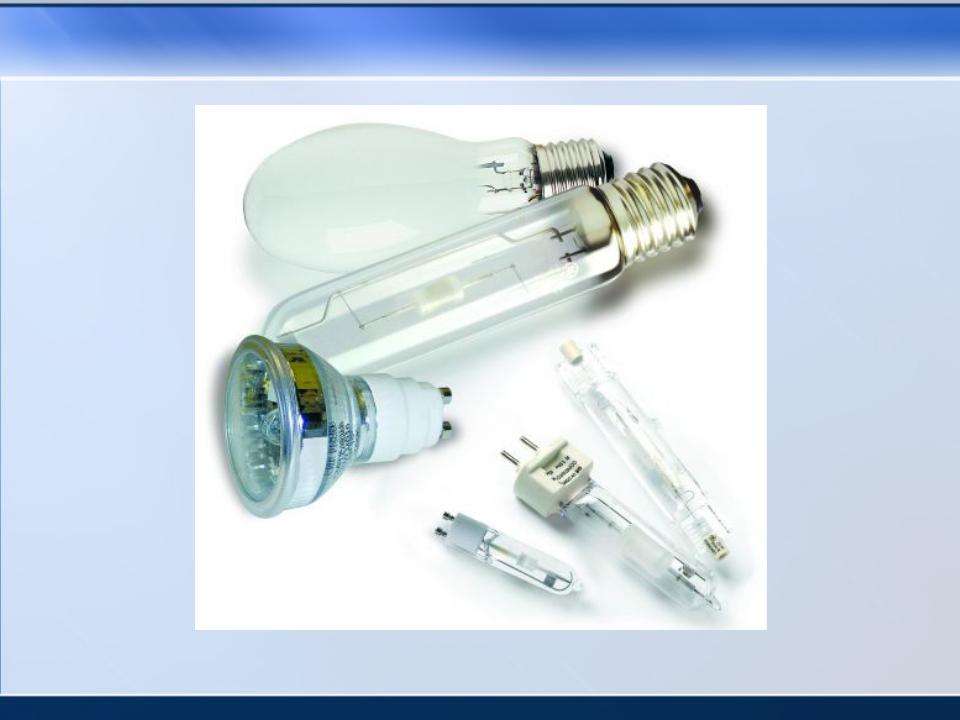

Газоразрядные лампы
25.06.19 |
23 |
ПРОИЗВОДСТВЕННОЕ ОСВЕЩЕНИЕ
§ 14.4 Электрические источники света >> газоразрядные лампы
Безынерционность излучения газоразрядных ламп может привести к пульсации светового потока. При рассмотрении быстро движущихся или вращающихся деталей в пульсирующем световом потоке возникает стробоскопический эффект.
Эффект проявляется:
В искажении зрительного восприятия объектов (вместо одного предмета видны несколько);
Искажается направление движения объекта; Искажается скорость движения объекта;
Период разгорания некоторых типов ламп может доходить до 10-15 минут;
Газоразрядные лампы могут создавать радиопомехи, подавление которых иногда требует специальных устройств;
25.06.19 |
24 |
ПРОИЗВОДСТВЕННОЕ ОСВЕЩЕНИЕ
§ 14.4 Электрические источники света >> газоразрядные лампы
Газоразрядные лампы бывают:

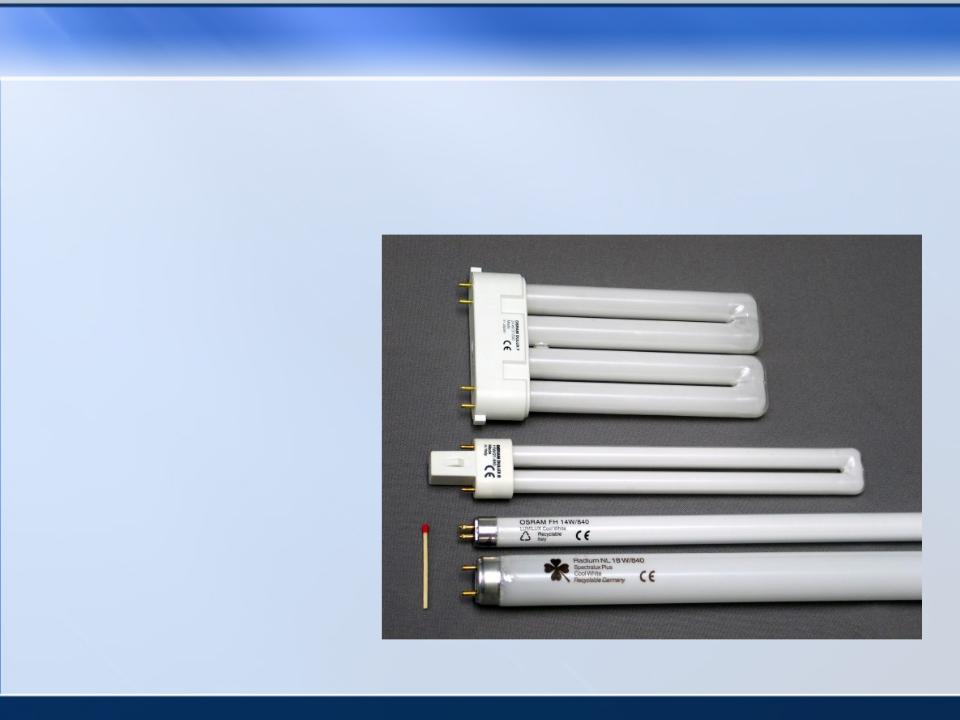

1.Люминесцентные лампы. Внутренняя поверхность цилиндрической трубки покрыта тонким слоем
люминофора.
Он служит для преобразования УФ излучения, возникающего в электрическом разряде в парах ртути, в видимый свет.
25.06.19 |
25 |
ПРОИЗВОДСТВЕННОЕ ОСВЕЩЕНИЕ
§ 14.4 Электрические источники света >> газоразрядные лампы
<продолжение>

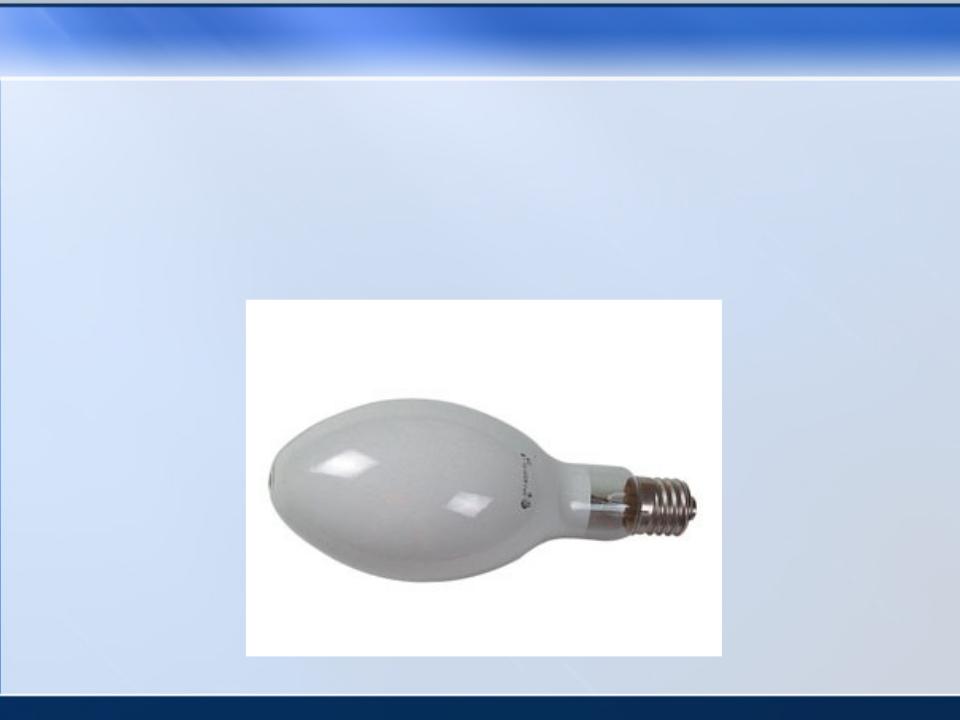

2.Дуговые ртутные люминесцентные. Лампа состоит из кварцевой колбы, пропускающей УФ лучи. Она заполнена парами ртути при повышенном давлении (0,2-0,4 МПа). Внешняя стеклянная колба покрыта люминофором.
25.06.19 |
26 |
ПРОИЗВОДСТВЕННОЕ ОСВЕЩЕНИЕ
§ 14.4 Электрические источники света >> газоразрядные лампы
<продолжение>

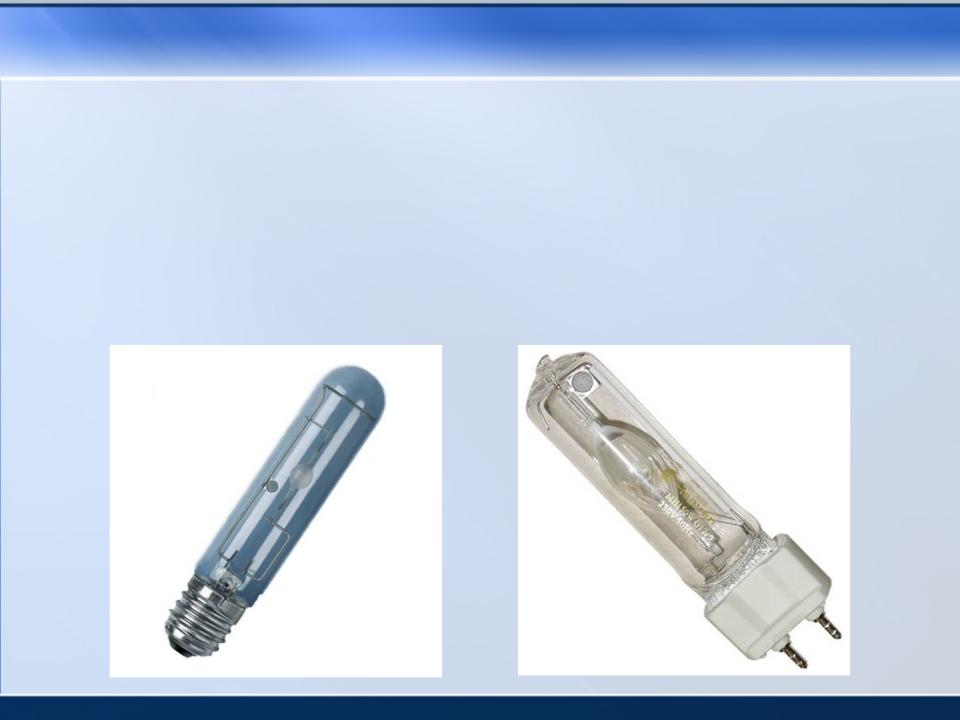

3. Металлогалогенные лампы (дуговые ртутные с йодидами). По конструкции аналогичны предыдущим. Для заполнения лампы применяют галогениды галлия, натрия, индия, лития или редкоземельных элементов. Спектр излучения лампы имеет практически сплошной характер, приближающийся к дневному свету.
25.06.19 |
27 |
ПРОИЗВОДСТВЕННОЕ ОСВЕЩЕНИЕ
§ 14.4 Электрические источники света >> газоразрядные лампы
<продолжение>

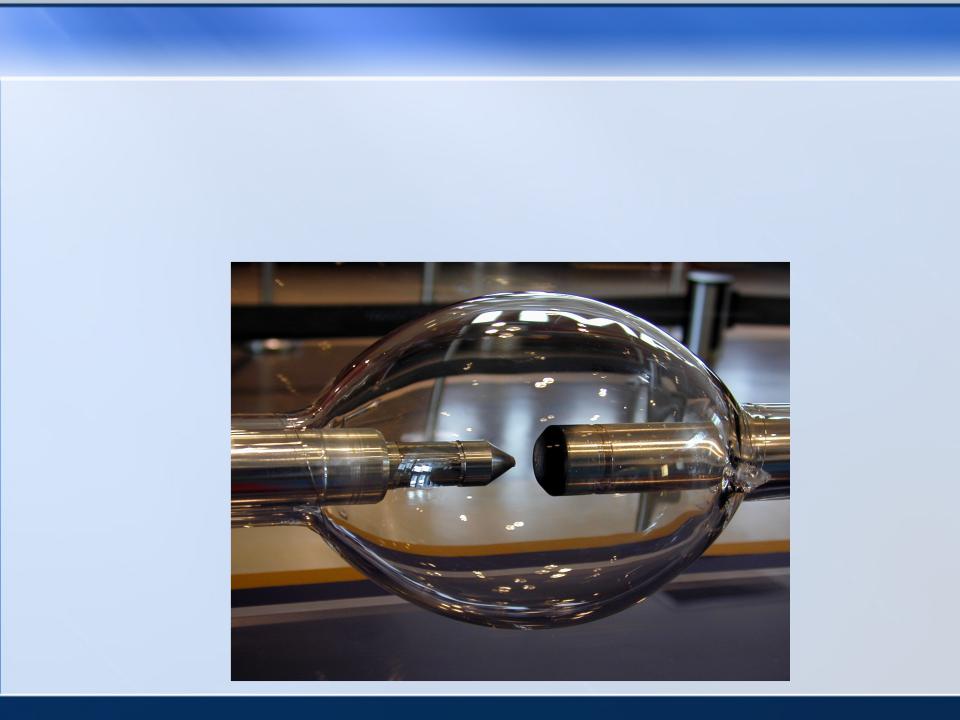

4.Ксеноновые лампы. Применяют для освещения территорий предприятий , площадей, станций. Лампы имеют большую мощность 5-50 кВт, большую долю УФ излучения в спектре и высокое давление в колбе.
25.06.19 |
28 |
ПРОИЗВОДСТВЕННОЕ ОСВЕЩЕНИЕ
§ 14.4 Электрические источники света >> газоразрядные лампы
<продолжение>
5.Натриевые лампы используют газовый разряд в парах натрия для получения света и дают оранжевый свет. Обладают наивысшей эффективностью. Применяют для освещения цехов с большой высотой, уличного освещения.
25.06.19 |
29 |
ПРОИЗВОДСТВЕННОЕ ОСВЕЩЕНИЕ
§14.1 Основные светотехнические величины
§14.2 Системы и виды освещения
§14.3 Основные требования к производственному освещению
§14.4 Электрические источники света
§14.5 Нормирование искусственного освещения
§14.6 Нормирование естественного освещения
§14.7 Контроль освещения
§14.8 Расчет искусственного освещения
§14.9 Расчет естественного освещения
§14.10 Средства защиты органов зрения
§14.11 УФ излучение
