ЭЛЕКТРОБЕЗОПАСНОСТЬ

§6.5 Выбор электрических сетей

Втаблице 1 представлены наиболее распространенные виды электрических сетей до 1000 В и стандартные напряжения в этих электрических сетях.

ЭЛЕКТРОБЕЗОПАСНОСТЬ

§ 6.5 Выбор электрических сетей

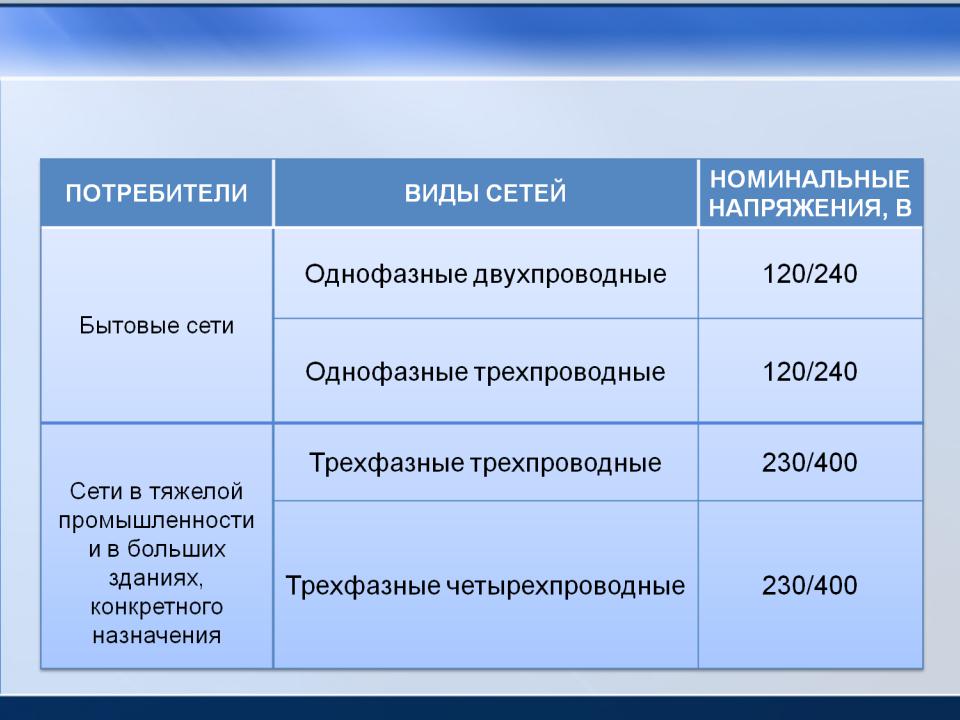

ТАБЛИЦА 1.

ВИДЫ СЕТЕЙ ДО 1000 В И СТАНДАРТНЫЕ НАПРЯЖЕНИЯ СЕТИ

ЭЛЕКТРОБЕЗОПАСНОСТЬ

§ 6.5 Выбор электрических сетей

Пояснения к таблице 1:

В числителе указано напряжение между фазой и нулем;

В знаменателе указано напряжение между фазами, а для однофазных – это напряжение между линиями;

Везде – отклонение от номинала должно быть не более 15%.

Рассматривать будем не бытовые, а промышленные электрические сети, а так же вопросы электробезопасности в промышленности.

ЭЛЕКТРОБЕЗОПАСНОСТЬ

§ 6.5 Выбор электрических сетей

В промышленности

При напряжении до 1000 В широкое распространение получили трехфазные сети.

При этом применяются две возможные схемы:

трехпроводная с изолированной нейтралью (рисунок 5 а);

четырехпроводная с заземленной нейтралью (другое название – с глухозаземленной нейтралью) (рисунок 5 б).

ЭЛЕКТРОБЕЗОПАСНОСТЬ

§ 6.5 Выбор электрических сетей

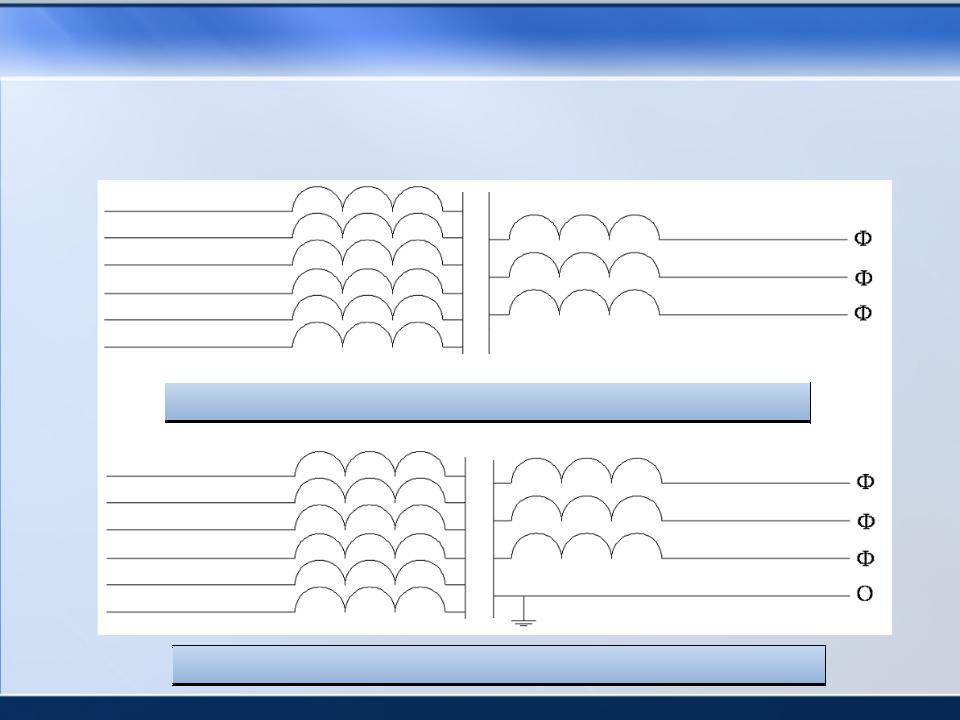

РИСУНОК 5.

ТРЕХФАЗНЫЕ ЭЛЕКТРИЧЕСКИЕ СЕТИ ДО 1000 В

А) ТРЕХПРОВОДНАЯ С ИЗОЛИРОВАННОЙ НЕЙТРАЛЬЮ

Б) ЧЕТЫРЕХПРОВОДНАЯ С ЗАЗЕМЛЕННОЙ НЕЙТРАЛЬЮ

ЭЛЕКТРОБЕЗОПАСНОСТЬ

§ 6.5 Выбор электрических сетей

Выбор сети производится исходя из:

технологических требований,

условий безопасности сети.

Сточки зрения технологичности предпочтение отдается четырехпроводной сети. Она позволяет использовать для работы два технологических напряжения: линейное и фазное.

Линейное – более высокое, фазное – пониже.

Пояснения:

Фазное напряжение – это напряжение между фазным и нулевым проводом.

Линейное напряжение – это напряжение между фазными проводами сети.

ЭЛЕКТРОБЕЗОПАСНОСТЬ

§ 6.5 Выбор электрических сетей

ЭЛЕКТРОБЕЗОПАСНОСТЬ

§ 6.5 Выбор электрических сетей

С точки зрения безопасности сети, учитывают следующее:

при нормальной работе сети более безопасной является сеть с изолированной нейтралью;

следовательно, эту сеть надо использовать когда есть возможность поддерживать высокий уровень изоляции проводов;

такими являются электрические сети не подверженные воздействиям агрессивных сред;

примерами таких сетей могут быть сети компьютерных залов, офисных зданий,торговых центров, небольших заводов с несложным оборудованием;

в аварийный период более безопасной является сеть с заземленной нейтралью;

ЭЛЕКТРОБЕЗОПАСНОСТЬ

§ 6.5 Выбор электрических сетей

<продолжение>

значит второй тип сети следует применять там, где очень высока вероятность опасности. Т.е. там, где невозможно надежно обеспечить хорошую и надежную изоляцию проводов. Например, из-за высокой влажности, агрессивной среды и прочих проблем. Такую сеть следует применять, когда нельзя быстро отыскать или устранить повреждение изоляции.

Примеры таких сетей – это сети крупных промышленных заводов, с химическими цехами, также сеть на дачном участке, в дачном товариществе.

В таблице 2 показаны наиболее распространенные сети до 1000 В и варианты обеспечения электробезопасности.

ЭЛЕКТРОБЕЗОПАСНОСТЬ

§ 6.5 Выбор электрических сетей

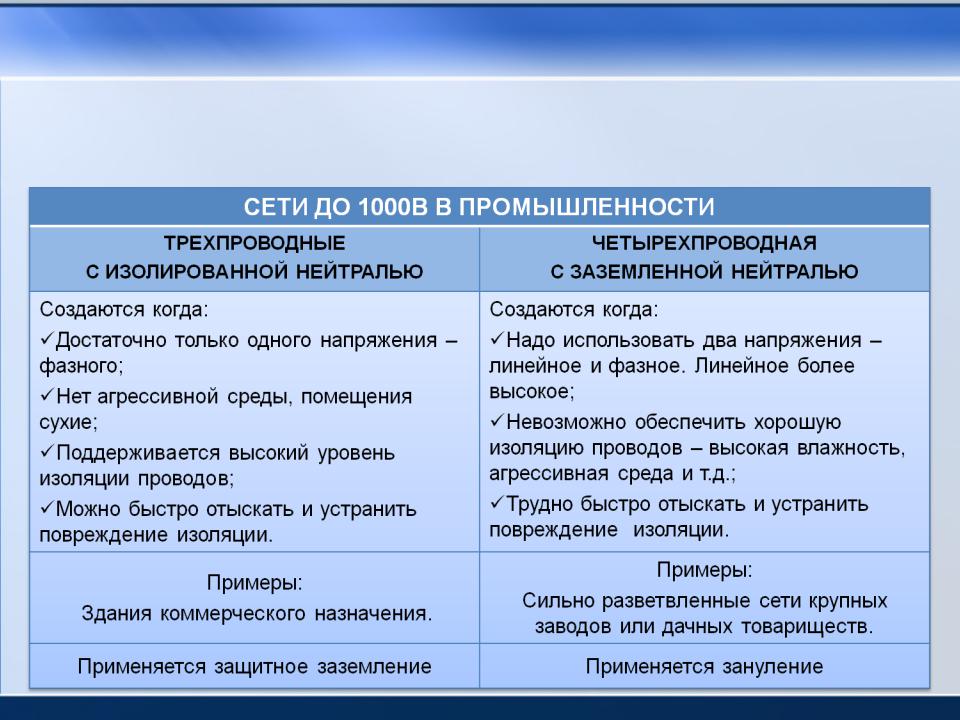

ТАБЛИЦА 2.

НАИБОЛЕЕ РАСПРОСТРАНЕННЫЕ СЕТИ ДО 1000 В И ВАРИАНТЫ ОБЕСПЕЧЕНИЯ ЭЛЕКТРОБЕЗОПАСНОСТИ.
