- •ТЕМА

ЭЛЕКТРОБЕЗОПАСНОСТЬ
§ 6.3 Стекание тока в землю. Напряжение прикосновения. Напряжение шага
При групповом заземлителе:
напряжение шага имеет меньшее значение, чем при одиночном заземлителе;
оно также изменяется от некоторого максимального значения до нуля при удалении от электродов;
максимальное напряжение шага будет в начале потенциальной кривой. Т.е. это когда одна точка (нога) лежит на электроде, а другая – на расстоянии шага от него;
минимальное напряжение шага соответствует случаю, когда человек стоит на точках с одинаковыми потенциалами. В этом случае UШ = 0.
25.06.19 |
41 |

ЭЛЕКТРОБЕЗОПАСНОСТЬ

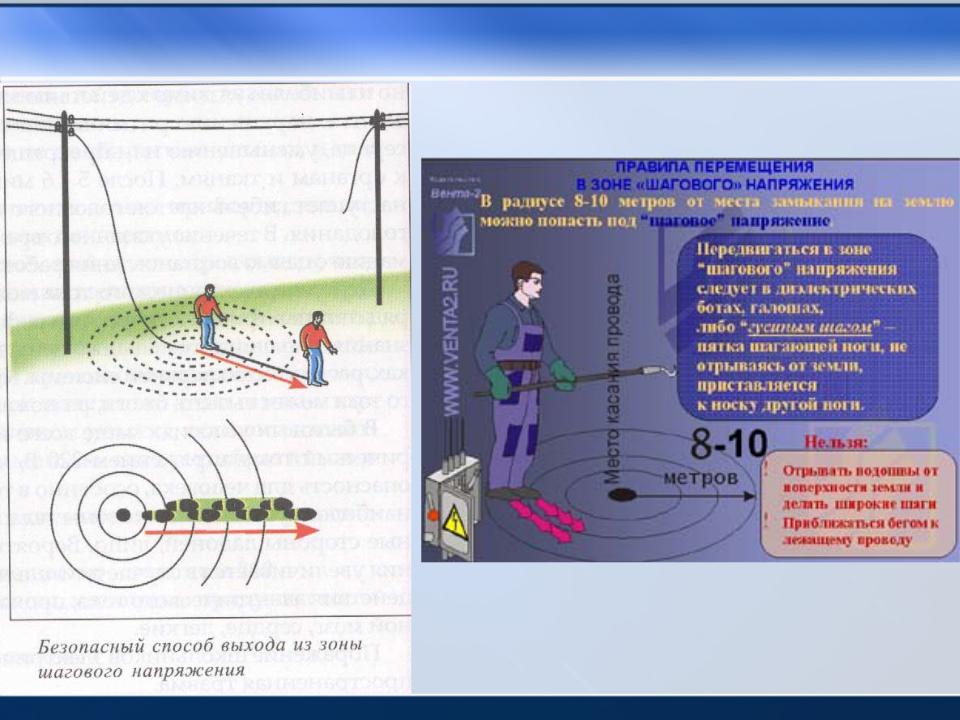

§ 6.3 Стекание тока в землю. Напряжение прикосновения. Напряжение шага
25.06.19 |
42 |

ЭЛЕКТРОБЕЗОПАСНОСТЬ
§6.1 Действие электрического поля на человека
§6.2 Первая помощь пораженному электрическим током
§ 6.3 |
Стекание тока в землю. Напряжение прикосновения. |
|
Напряжение шага |
§6.4 Классификация помещений по опасности поражения током
§6.5 Выбор электрических сетей
§6.6 Меры защиты от поражения током
§6.7 Защитное заземление
§ 6.8 Зануление
§ 6.9 Защитное отключение
25.06.19 |
43 |

ЭЛЕКТРОБЕЗОПАСНОСТЬ
§ 6.4 Классификация помещений по опасности поражения электрическим током
Три класса помещений:
без повышенной опасности,
с повышенной опасностью,
особо опасные.
25.06.19 |
44 |

ЭЛЕКТРОБЕЗОПАСНОСТЬ
§6.4 Классификация помещений по опасности поражения электрическим током
1.Помещения без повышенной опасности
Помещения без повышенной опасности – сухие, беспыльные помещения с нормальной температурой, с изолирующими полами (деревянные, ковролин, линолеум)
25.06.19 |
45 |

ЭЛЕКТРОБЕЗОПАСНОСТЬ
§6.4 Классификация помещений по опасности поражения электрическим током
1.Помещения без повышенной опасности
25.06.19 |
46 |

ЭЛЕКТРОБЕЗОПАСНОСТЬ
§6.4 Классификация помещений по опасности поражения электрическим током
2.Помещения с повышенной опасностью
Помещения с повышенной опасностью – это если есть хотя бы одно из пяти условий, создающих повышенную опасность:
сырость (влажность больше 75%),
высокая температура (круглые сутки выше +35 °С),
токопроводящая пыль (угольная, металлическая),
токопроводящие полы (металлические, земляные, железобетонные, кирпичные),
возможность одновременного прикосновения к заземленным технологическим аппаратам, с одной стороны, и к корпусам электрооборудования – с другой.
25.06.19 |
47 |

ЭЛЕКТРОБЕЗОПАСНОСТЬ
§6.4 Классификация помещений по опасности поражения электрическим током
3.Помещения особо опасные
Помещения особо опасные – это если есть хотя бы одно из трех условий, создающих особую опасность:
особая сырость (относительная влажность близка к 100%, все покрыто влагой),
химически активная или агрессивная среда (агрессивные пары, газы, жидкость, плесень, разрушают изоляцию),
одновременно два или более условий повышенной опасности.
25.06.19 |
48 |

ЭЛЕКТРОБЕЗОПАСНОСТЬ
§6.4 Классификация помещений по опасности поражения электрическим током
3.Помещения особо опасные
25.06.19 |
49 |

ЭЛЕКТРОБЕЗОПАСНОСТЬ
§6.1 Действие электрического поля на человека
§6.2 Первая помощь пораженному электрическим током
§ 6.3 |
Стекание тока в землю. Напряжение прикосновения. |
|
Напряжение шага |
§6.4 Классификация помещений по опасности поражения током
§6.5 Выбор электрических сетей
§6.6 Меры защиты от поражения током
§6.7 Защитное заземление
§ 6.8 Зануление
§ 6.9 Защитное отключение
25.06.19 |
50 |
