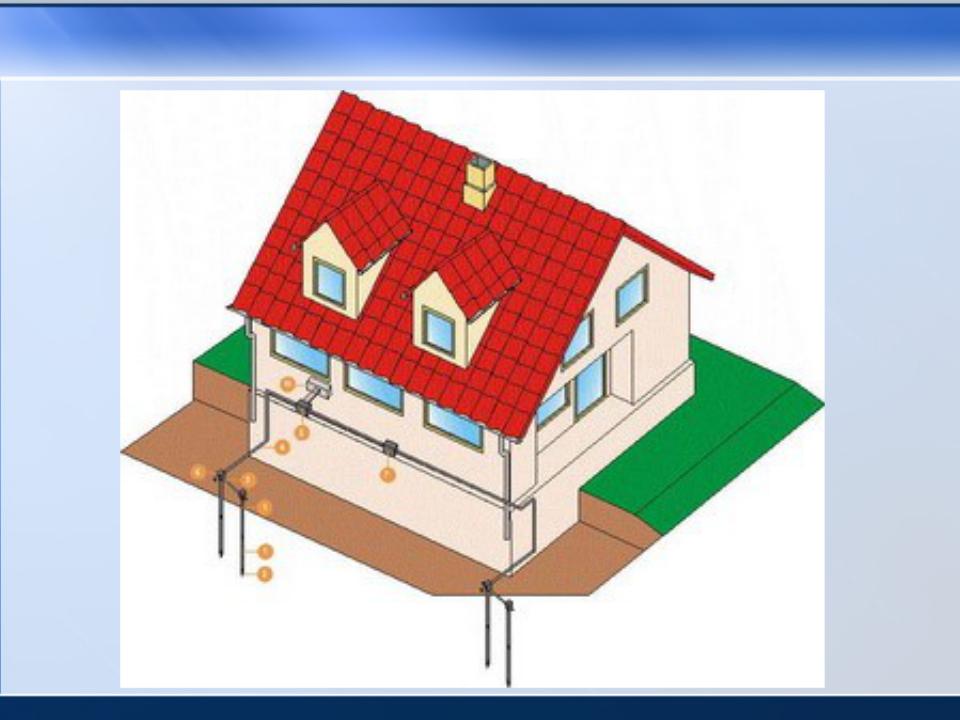

2. КОНТУРНОЕ ЗАЗЕМЛЯЮЩЕЕ УСТРОЙСТВО.

Одиночные заземлители размещают по контуру площадки или здания, где находится электрооборудование. Заземлители распределяют по периметру по возможности равномерно. Безопасность при контурном заземлении обеспечивается выравниванием потенциала на защищаемой территории. В результате этого можно добиться, чтобы напряжение прикосновения или шаговое напряжение на площадке не будет превышать заранее заданных допустимых значений.

ЭЛЕКТРОБЕЗОПАСНОСТЬ

§ 6.7 Защитное заземление

Выполнение заземляющих устройств.

Различают заземлители:

Искусственные

предназначены исключительно для целей заземления.

Естественные

находящиеся в земле металлические предметы для иных целей.

ЭЛЕКТРОБЕЗОПАСНОСТЬ

§ 6.7 Защитное заземление

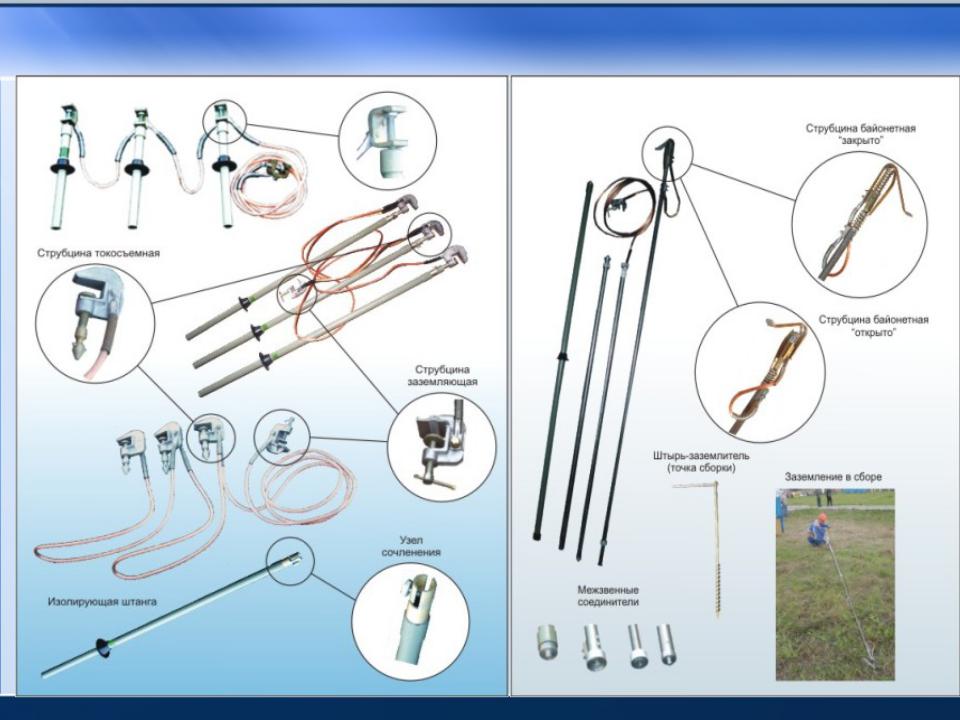

Для искусственных заземлителей применяют обычно стальные трубы, уголки, прутки, полосовою сталь. Их забивают в землю.

В качестве естественных заземлителей можно использовать:

проложенные в земле водопроводные трубы,

другие металлические трубопроводы,

металлическую арматуру фундаментов зданий, находящихся в земле,

свинцовые оболочки кабелей, проложенных в земле.

Недостатком естественных заземлителей является доступность их неэлектротехническому персоналу и возможность нарушения их при аварийных работах.

ЭЛЕКТРОБЕЗОПАСНОСТЬ

§ 6.7 Защитное заземление

Внутри здания прокладывают заземляющие проводники из полосовой стали или стальных труб. Оборудование (станки) к этим магистралям присоединяют, как правило, медной или стальной проволокой. Проволока без изоляции.

Сопротивление защитного заземления не должно превышать:

4 Ом – в установках до 1000 В,

0,5 Ом – в установках свыше 1000 В.

Защитному заземлению подлежат металлические нетоковедущие части оборудования, которые из-за неисправности изоляции могут оказаться под напряжением

ик которым возможно прикосновение людей.

Втаблице 3 указано какое оборудование необходимо обязательно заземлять.

ЭЛЕКТРОБЕЗОПАСНОСТЬ

§ 6.5 Выбор электрических сетей

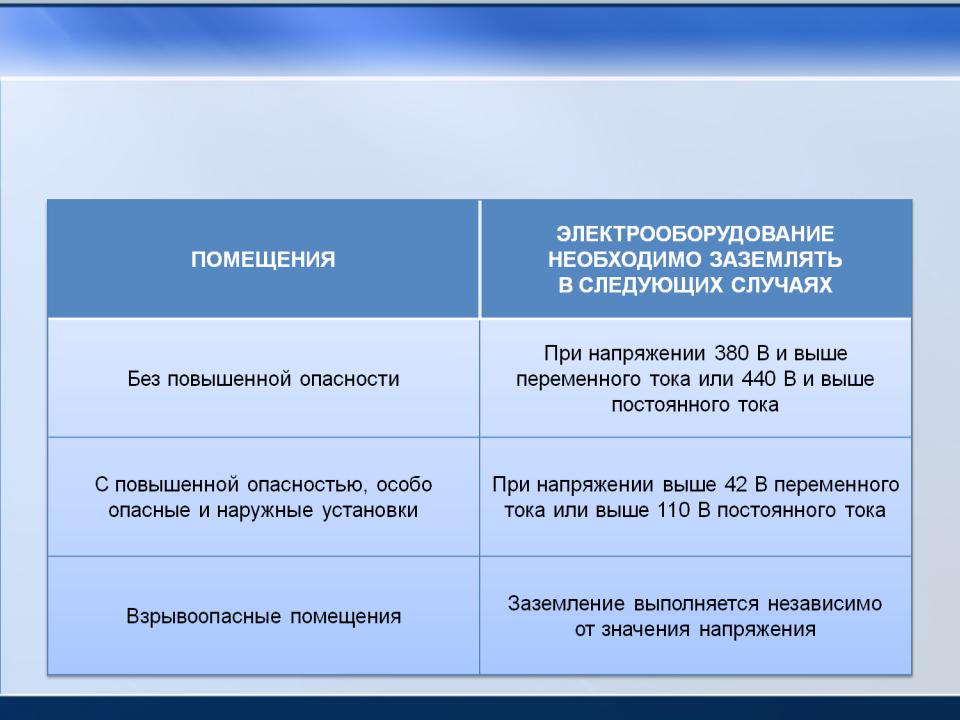

ТАБЛИЦА 3.

ОБОРУДОВАНИЕ, КОТОРОЕ НЕОБХОДИМО ОБЯЗАТЕЛЬНО ЗАЗЕМЛЯТЬ
