Введение

Для дачи или загородного дома автономное электроснабжение может оказаться вполне актуальным, а в определенных случаях, даже, безальтернативным способом энергообеспечения. Акцент на загородном доме или даче как потенциальных объектах для оборудования автономной системой электроснабжения стоит сделать по ряду возможных причин:

• отсутствие технической возможности их централизованного подключения к электрическим сетям,

• экономическая нецелесообразность такого подключения ввиду большого объема работ, соответственно их высокой стоимости,

• низкая стабильность имеющейся "классической" системы электроснабжения, в России остро стоит проблема, связанная с частым отключением электроэнергии, её невысоким качеством, перегрузкой и банальной нехваткой электроэнергии.

Целью данной курсовой работы является расчет и проектирования солнечно-ветровой установки для обеспечения ЭЭ загородного дома.

Цель реализуется в следующих задачах:

• Анализ существующего энергопотребления;

• Оценка метео - условий в данном регионе;

• Выбор и расчет параметров установки;

• Оценка эффективности данной установки.

Анализ потребления электрической энергии

План загородного дома (рис.1)

Спальня

11,71 м²

Кухня

13,09 м²

Тех. помещение

10,4 м²

Санузел

6,38 м²

Холл

9,31 м²

Гостиная

16,72 м²

Спальня

11,73 м²

Крыльцо

8,74 м²

Рис. 1

План технического помещения (рис.2 )

ЗУ

СК

СК

СК

Рис.2

Состав потребителей электроэнергии.(табл.1)

Табл. 1

Потребитель	Мощ-ность, кВт	Сезон	Кол-во шт	Среднесуточное время работы, ч/сут	Потребление в кВт*ч за сутки
Холодильник	0,15	всегда	1	24	3,6
Стиральная машина	1,0	всегда	1	1 час в неделю	1,0
СВЧ печь	1,0	всегда	1	0,20	0,20
Телевизор	0,05	зима	1	9	0,45
	0,05	лето	1	4	0,2
Ноутбук	0,05	всегда	1	1	0,05
Пылесос	1,0	всегда	1	0,5 (30 мин в неделю)	0,50
Лампы люм-е	0,02	зима	6	5	0,60
	0,02	лето	6	2	0,24
Лампы светодиод-е	0,015	зима	6	5	0,45
	0,015	лето	6	3	0,27
Инвертор	0,02	всегда	1	24	0,48
Контроллер заряда	0,005	всегда	1	24	0,12
Всего					7,45

а)

б)

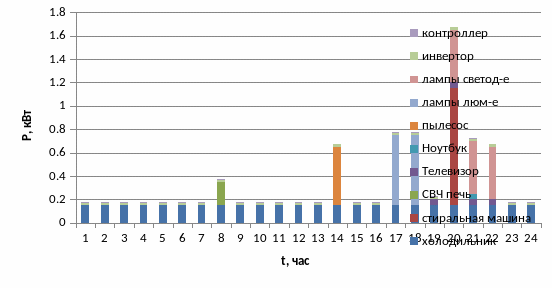

Рис. 3 Суточные графики нагрузок

а) зимнего периода

б) летнего периода

Годовой график нагрузок. (табл. 2)

Табл.2

Месяц	Мощность, кВт*ч
янв	225
фев	210
март	207,4
апрель	206,4
май	203,5
июнь	200,0
июль	206,4
август	199,8
сент	207,4
окт	210,8
нояб	215,6
декаб	225
Год	2517,3

Рис. 4 Годовой график нагрузок
