8. Расчет наклонных сечений на прочность. Эпюра материалов. Расстановка отгибов. Расстановка хомутов.
Э
пюра
материалов. Расстановка отгибов.
Поперечные
силы в наклонных сечениях воспринимаются
хомутами и отогнутыми стержнями, а
также бетоном сжатой зоны. Отгибы
рабочей арматуры образуются отводом
в сжатую зону тех стержней, которые
становятся ненужными по мере уменьшения
изгибающего момента. Места начала
отгибов определяют сравнением огибающей
эпюры моментов с эпюрой материалов для

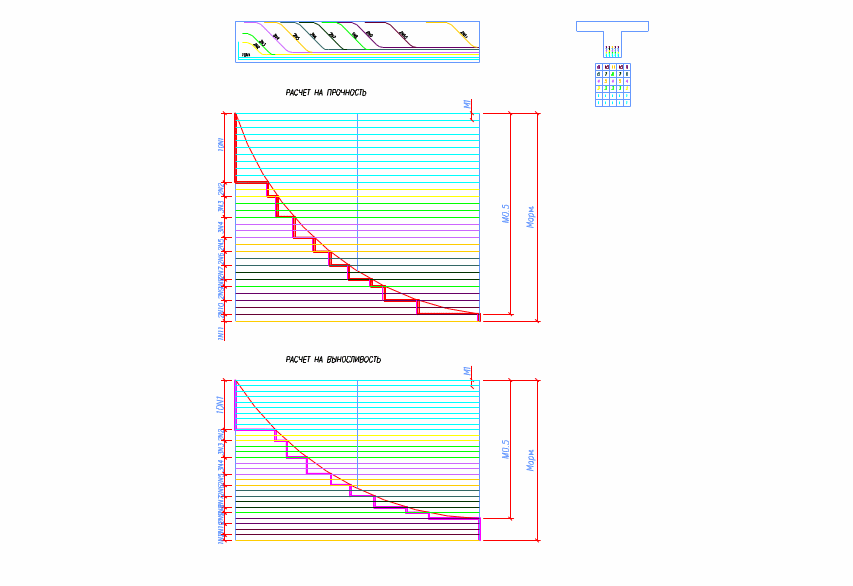

арматуры (рис. см. ниже.). Эпюра материалов
представляет собой ступенчатый график,
ординаты которого равны предельным
изгибающим моментам, которые могут
быть восприняты сечениями с уменьшенным
числом стержней.

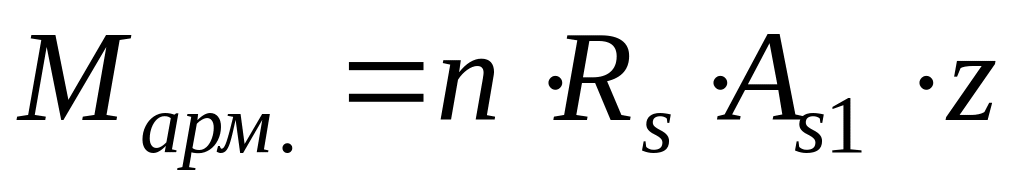

На данном чертеже М0.5 соответствует значению момента при расчете на прочность и выносливость. Значение Марм. для расчета на прочность находится по формуле:
,
где
;
Аs1 – площадь одного стержня.

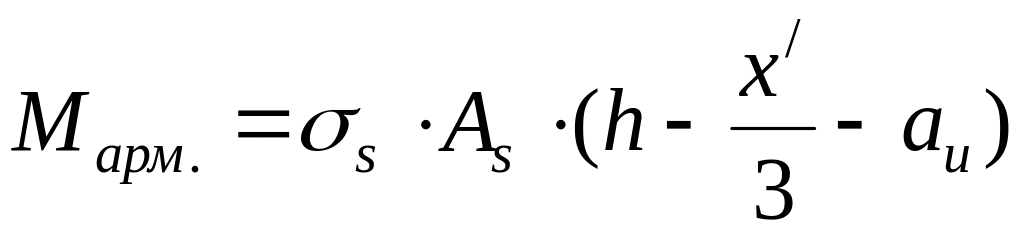

. Значение Марм. для расчета на выносливость находится по формуле:
,

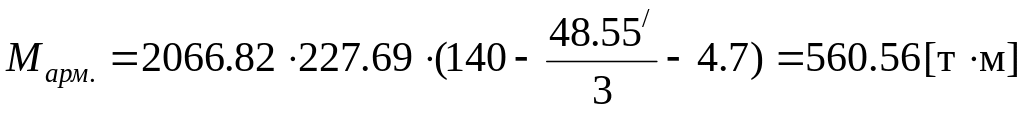

где As=227.69 см2, s=2066.82 , x/=48.55 см, аu=4.7 см (из расчета на выносливость)
Для построения эпюры материалов разбиваем значение Марм. на 30 отрезков, каждый из которых соответствует одному стержню. Далее согласно СНиП необходимо завести 1/3 всех стержней до конца (всего 10 стержней) и загнуть под углом 900 , доводя до середины высоты. Остальные стержни загнуть. Расположение отгибов определяется по эпюре материалов, причем. согласно СНиП (п. 3.126) место начала отгибов заводим за сечение на 22 диаметра (на 66 мм) . Подробнее посмотреть расстановку отгибов можно на арматурном чертеже (см. приложение).
Расстановка хомутов
Расстановка хомутов изображена на рисунке и выполняется согласно СНиП. (Расположение хомутов связано с огибающей эпюрой поперечной силы.)
3)Расчет наклонных сечений на прочность.
П
ри
расчете сечения по наклонной трещине
на действие поперечной силы полагают,
что во всех хомутах и отогнутых стержнях,
попадающих в наклонное сечение,
наступило предельное состояние.
Условие прочности имеет вид
,

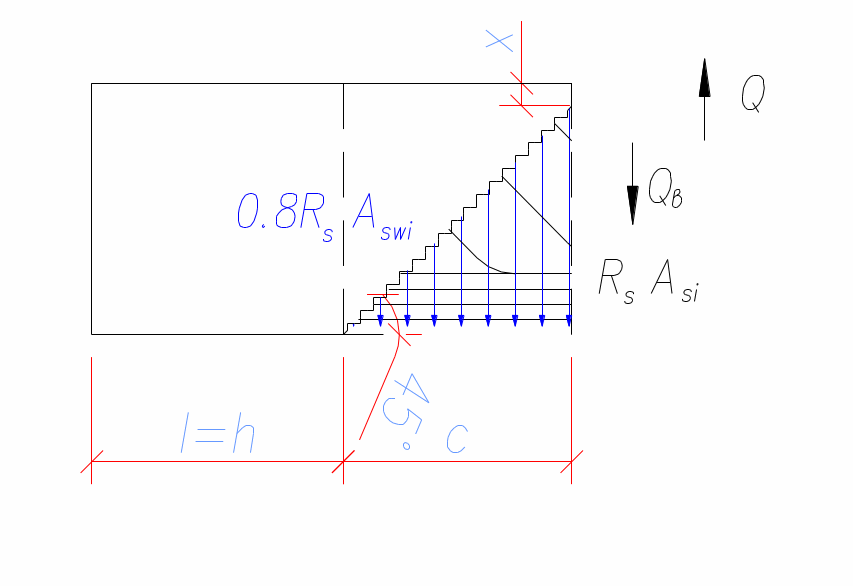

На приведенной схеме
максимальное
значение поперечной силы от внешней
нагрузки, расположенной по одну сторону
от рассматриваемого сечения;
и

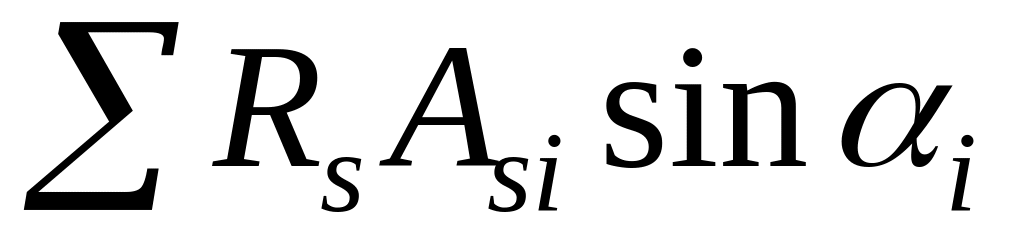

суммы проекций предельных усилий всей
пересекаемой арматуры на длине проекции
сечения
;

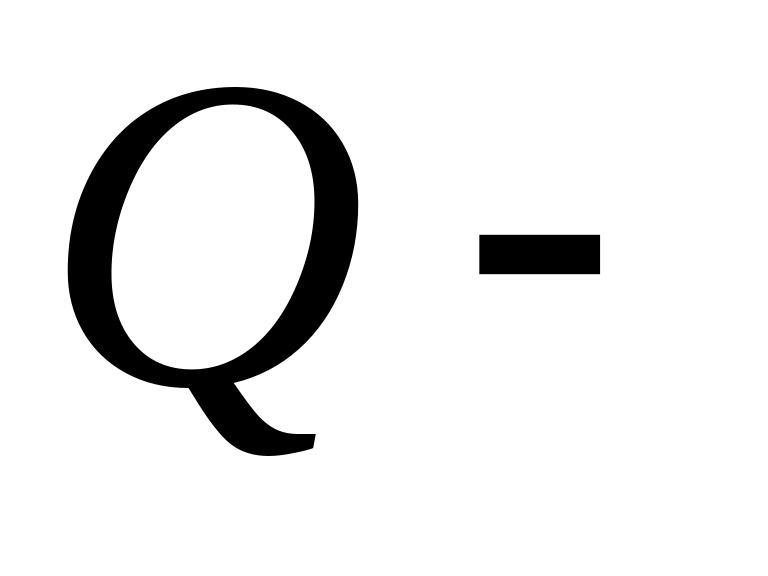

поперечное
усилие, передаваемое на бетон сжатой
зоны над концом наклонного сечения,

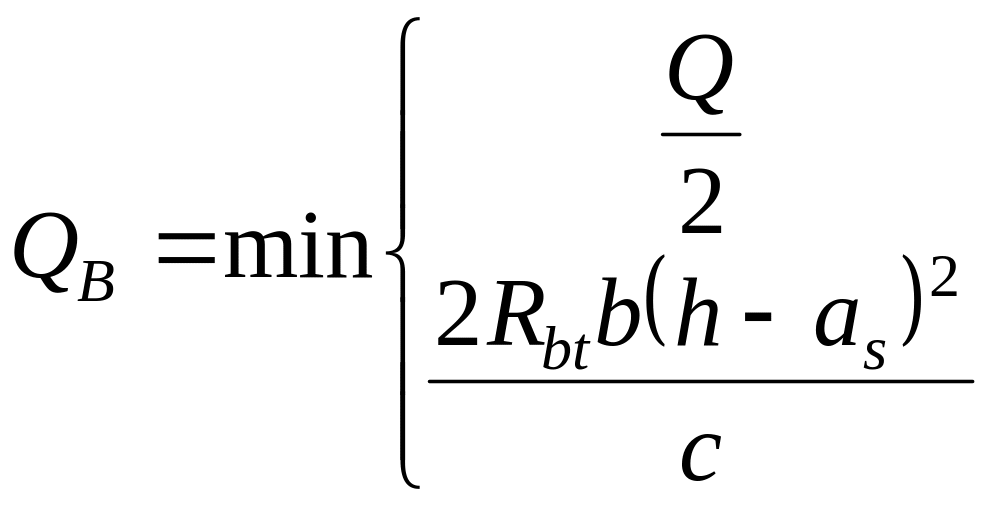

определяемой по формуле
,
где

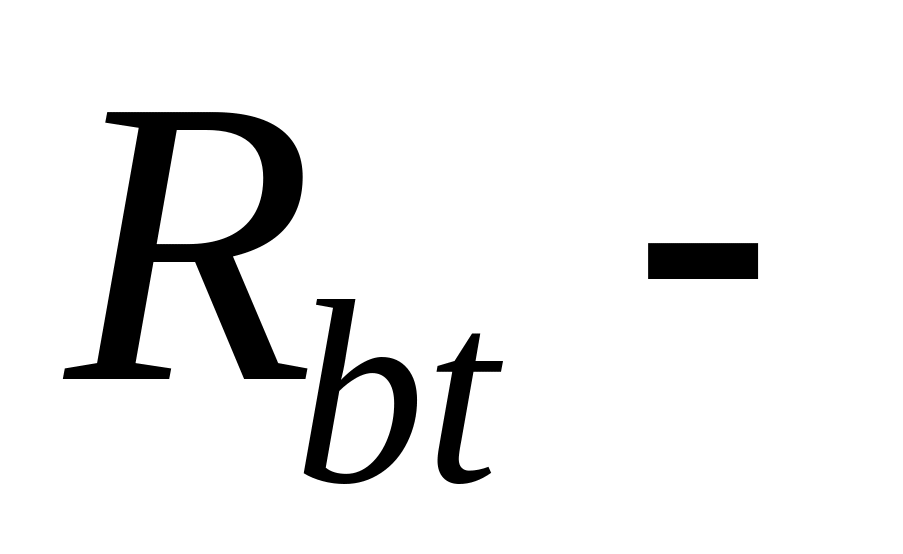

расчетное сопротивление бетона осевому
сжатию.

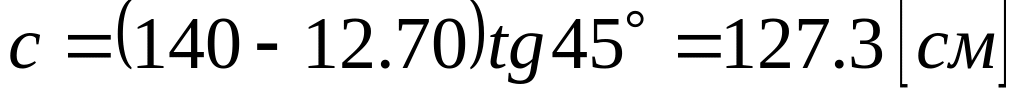

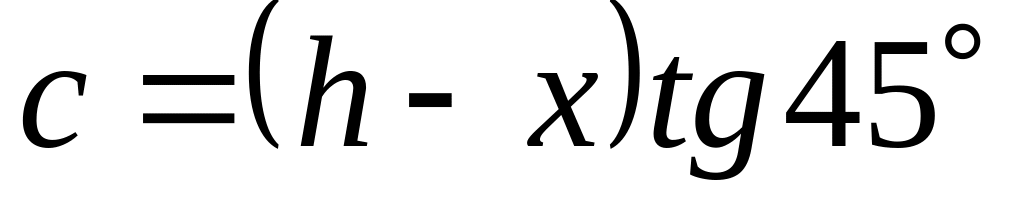

Проекция наклонного сечения определяется по формуле
,

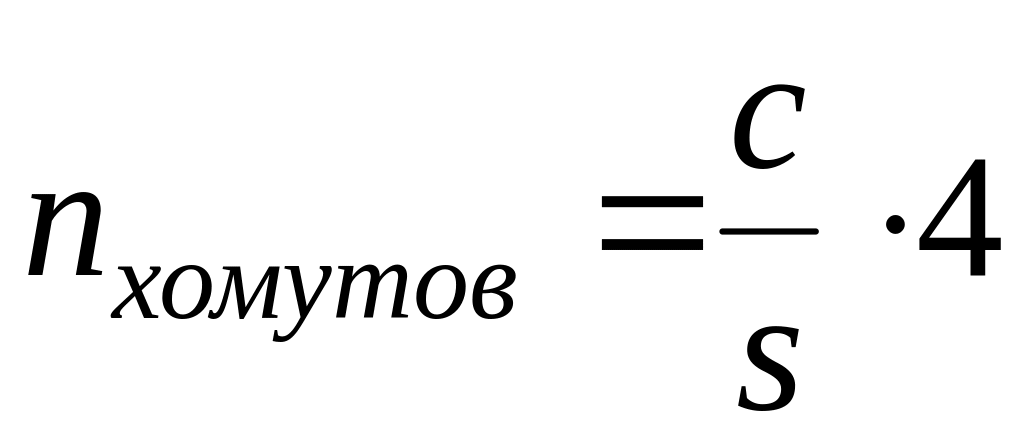

Количество хомутов, попавших в сечение, вычисляется по формуле
,
где
шаг, с которым расставляются хомуты.

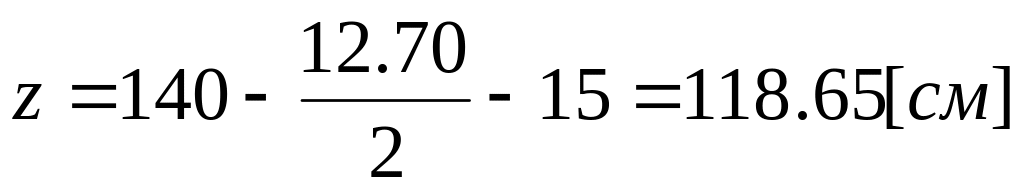

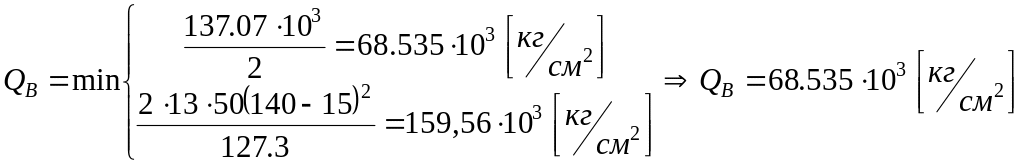

По приведенным выше формулам проведем вычисления:
,
Площадь

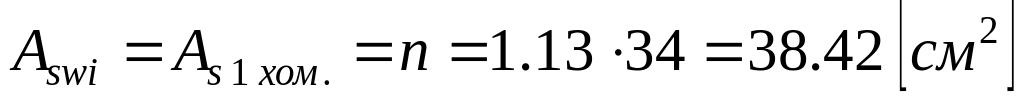

сечения ветвей хомутов равна
.
Площадь
сечения арматуры
.
,

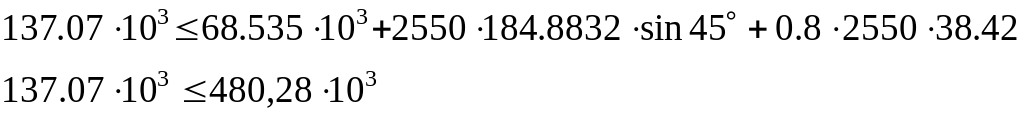

проверим условие прочности
Проверка выполняется.
