Расчет прогиба плиты
Расчет изгибаемых элементов по прогибам производят из условия
f ≤ fult, |
(2.7) |
где f - прогиб элемента от действия внешней нагрузки;
fult - значение предельно допустимого прогиба.
Прогиб плиты ограничивается эстетическими требованиями.
Для элементов постоянного сечения, работающих как свободно опертые или консольные балки, прогиб допускается определять, вычисляя кривизну только для наиболее напряженного сечения и принимая для остальных сечений кривизны изменяющимися пропорционально значениям изгибающего момента, т.е. по формуле
|
(2.8) |
где
-

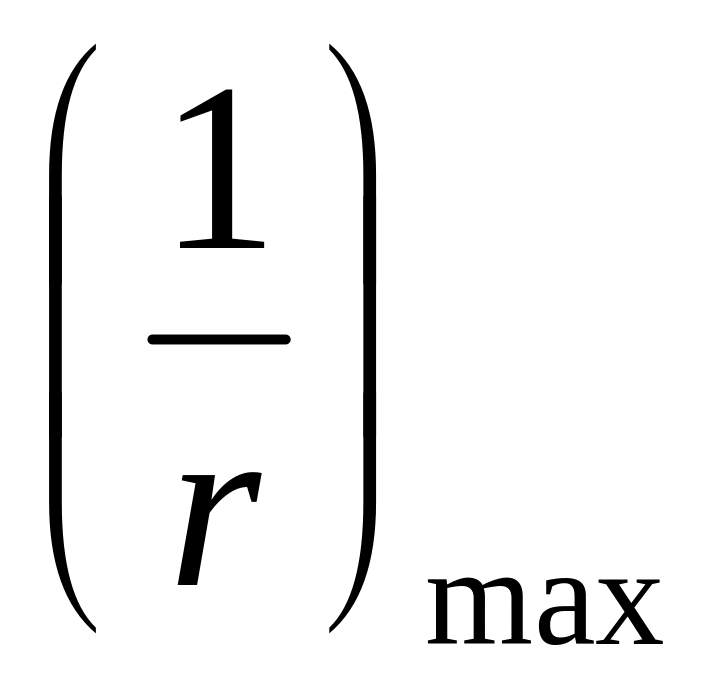

полная кривизна в сечении с наибольшим
изгибающим моментом;
S - коэффициент, принимаемый по прил.14.
Полную кривизну изгибаемых элементов определяют:
а) для участков без трещин в растянутой зоне по формуле
|
(2.9) |
где
и
-
кривизны соответственно от непродолжительного
действия кратковременных нагрузок и
от продолжительного действия постоянных
и длительных нагрузок;
- кривизна от
непродолжительного действия усилия
предварительного обжатия Р
(т.е.
при действии M
= Peop).
Кривизну элемента на участке без трещин определяют по формуле
|
(2.10) |
где М - изгибающий момент от внешней нагрузки или момент усилия предварительного обжатия относительно оси, проходящей через центр тяжести приведенного сечения;
Ired - момент инерции приведенного сечения относительно его центра тяжести, определяемый как для сплошного тела по общим правилам сопротивления упругих материалов с учетом всей площади бетона и площадей сечения арматуры с коэффициентом приведения арматуры к бетону, равным а=Es /Eb1; Eb1 - модуль деформации сжатого бетона, принимаемый равным:
- при непродолжительном действии нагрузки
Eb1 = 0,85Eb; |
(2.11) |
- при продолжительном действии нагрузки
|
(2.12) |

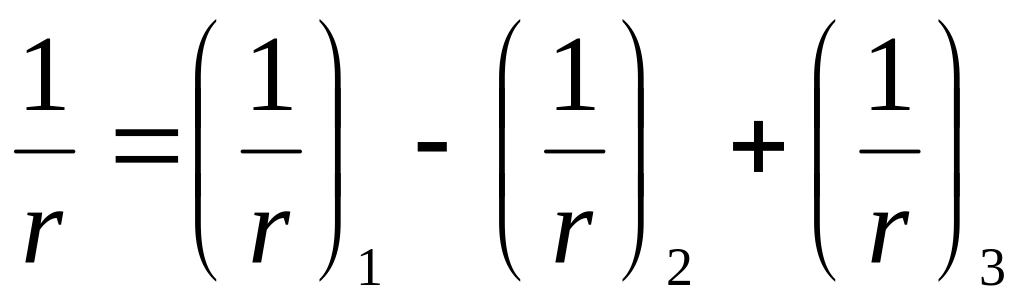

б) для участков с трещинами в растянутой зоне по формуле
|
(2.13) |
где
-
кривизна от непродолжительного действия
всех нагрузок, на которые производят
расчет по деформациям;
-
кривизна от непродолжительного действия
постоянных и длительных нагрузок;
- кривизна от продолжительного действия постоянных и длительных нагрузок.
Кроме того, в
формулах (2.9) и (2.13) может быть учтена
кривизна
,
обусловленная остаточным выгибом
элемента вследствие усадки и ползучести
бетона в стадии изготовления от усилия
предварительного обжатия Р(1)
и собственного веса элемента. Значение
определяется по формуле
|
(2.14) |
где σsb и σ'sb - значения, численно равные сумме потерь предварительного напряжения арматуры от усадки и ползучести бетона соответственно для арматуры растянутой зоны и для арматуры, условно расположенной на уровне крайнего сжатого волокна бетона.
Для сечений при h'f ≤ 0,3ho и a's < 0,2h0 кривизну допускается определять по формуле
|
(2.15) |
где φс - коэффициент, определяемый по прил. 13 в зависимости от φf, μas2, es/h0
Пример
расчета. Определяем
кривизну
в середине пролета от продолжительного
действия постоянных и длительных
нагрузок, т.е. при М
=
Ml
=
107,05 кН·м.
Для
этих нагрузок имеем:
,
φf
= 0,95,
При
продолжительном действии нагрузки и
нормальной влажности имеем

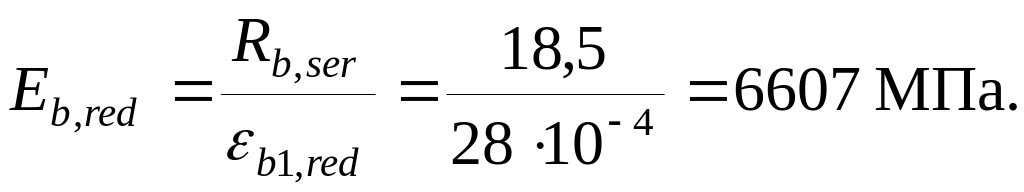

εb1,red
=28×10-4
при влажности окружающей среды 70 ≥W
≥ 40 %.
Тогда

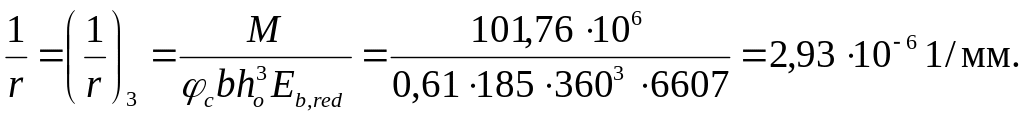

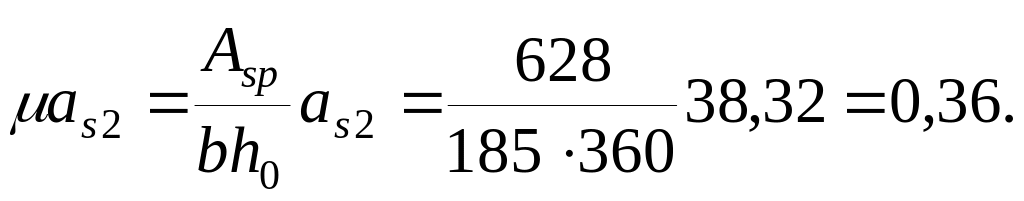

По табл. П13 приложения при φf = 0,95, es/h0 =1,35 и μαs2 =0,36 находим φc = 0,61. Тогда кривизна равна
Определим кривизну, обусловленную остаточным выгибом при σsb =125,16 МПа.
1/мм
σsb – численно равны сумме потерь напряжений от усадки и ползучести бетона σsb = 40+85,16=125,16 МПа.
Полная кривизна в середине пролета от постоянных и длительных нагрузок равна
Прогиб плиты определяем, принимая S =5/48:
Согласно СП 20.13330.2011 «Нагрузки и воздействия» поз.2 при l = 5,84 м предельно допустимый из эстетических требований прогиб равен fult = 5840 / 200 = 29,2 мм, что превышает вычисленное значение прогиба.
